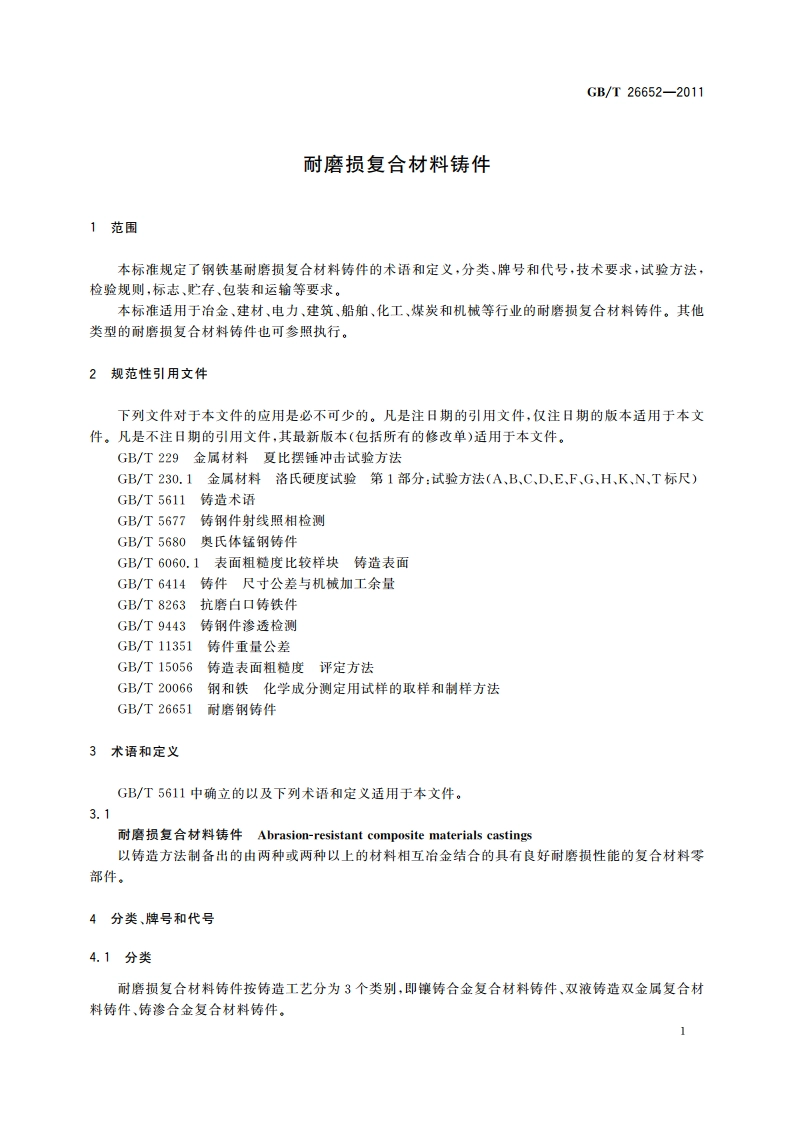

GB/T26652-2011耐磨损复合材料铸件1范围本标准规定了钢铁基耐磨损复合材料铸件的术语和定义，分类、牌号和代号，技术要求，试验方法，检验规则，标志、贮存、包装和运输等要求。本标准适用于治金、建材、电力、建筑、船舶、化工、煤炭和机械等行业的耐磨损复合材料俦件。其他类型的耐磨损复合材料铸件也可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T229金属材料夏比摆锤冲击试验方法GB/T230.1金属材料洛氏硬度试验第1部分：试验方法(A、B.C,D、E,F,G、H、K、N、T标尺)GB/T5611俦造术语GB/T5677铸钢件射线照相检测GB/T5680奥氏体锰钢铸件GB/T6060.1表面粗糙度比较样块铸造表面GB/T6414俦件尺寸公差与机械加工余量GB/T8263抗磨白口俦铁件GB/T9443铸钢件渗透检测GB/T11351铸件重量公差GB/T15056铸造表面粗糙度评定方法GB/T20066钢和铁化学成分测定用试样的取样和制样方法GB/T26651耐磨钢铸件3术语和定义GB/T5611中确立的以及下列术语和定义适用于本文件。3.1耐磨损复合材料铸件Abrasion-resistant composite materials castings以铸造方法制备出的由两种或两种以上的材料相互治金结合的具有良好耐磨损性能的复合材料零部件。4分类、牌号和代号4.1分类耐磨损复合材料铸件按铸造工艺分为3个类别，即镶铸合金复合材料铸件、双液铸造双金属复合材料铸件、铸渗合金复合材料铸件。GB/T26652-20115.3化学成分耐磨损复合材料铸件中的抗磨白口铸铁化学成分应符合GB/T8263的规定，奥氏体锰钢化学成分应符合GB/T5680的规定，其他合金耐磨钢化学成分应符合GB/T26651的规定。复合材料俦件中其他种类铸钢和铸铁的化学成分是否作为产品险收依据，由供需双方商定。5.4金相组织除供需双方另有规定外，一般情况下金相组织不作为产品验收依据。5.5硬度耐磨损复合材料铸件硬度应符合表2的规定。表2耐磨损复合材料铸件硬度铸件耐磨损增强体硬度铸件耐磨损增强体硬度名称牌号HRCHRA镶铸合金复合材料I铸件ZF-156（硬质合金）79（硬质合金）镶铸合金复合材料铸件ZF-256（抗磨白口待铁）一双液铸造双金属复合材料铸件ZF-356（抗磨白口铸铁）62（硬质合金）82（硬质合金）铸渗合金复合材料铸件ZF-456（抗磨白口铸铁）62(WC和（或）TiC等金属陶瓷)82(WC和（或）TiC等金属陶瓷)注：洛氏硬度HRC和HRA中任选一项。5.6冲击吸收能量复合材料铸件基体铸钢和铸铁的冲击吸收能量是否作为产品验收依据，由供需双方商定。5.7无损探伤检验室温条件下可对耐磨损复合材料俦件做无损探伤检验，无损探伤检验是否作为产品验收的必检项目以及检验方法由供需双方商定，5.8表面质量5.8.1铸件不允许有裂纹和影响使用性能的夹渣、夹沙、冷隔、气孔、缩孔、缩松、缺肉等铸造缺陷。5.8.2铸件浇口、冒口、毛刺、粘砂等应清除干净，浇口、冒口打磨残余量应符合供需双方认可的规定。5.8.3铸件表面粗糙度应按GB/T6060.1选定，并在图样或订货合同规定，5.9尺寸和重量公差铸件的几何形状、尺寸、重量及其偏差应符合图样或订货合同规定。如图样和订货合同中无规定，ZF-1、ZF-2和ZF-3铸件尺寸偏差应达到GB/T6414CT11级的规定，铸件重量偏差应达到GB/T11351MT11级的规定。ZF-4俦件尺寸偏差和重量偏差由供需双方商定。5.10铸件清整铸件在清整和处理铸造缺陷过程中，抗磨白口铸铁、硬质合金和陶瓷部位不允许使用火焰切荆、碳
