耐火材料 耐火度试验方法 GBT 7322-1997.pdf

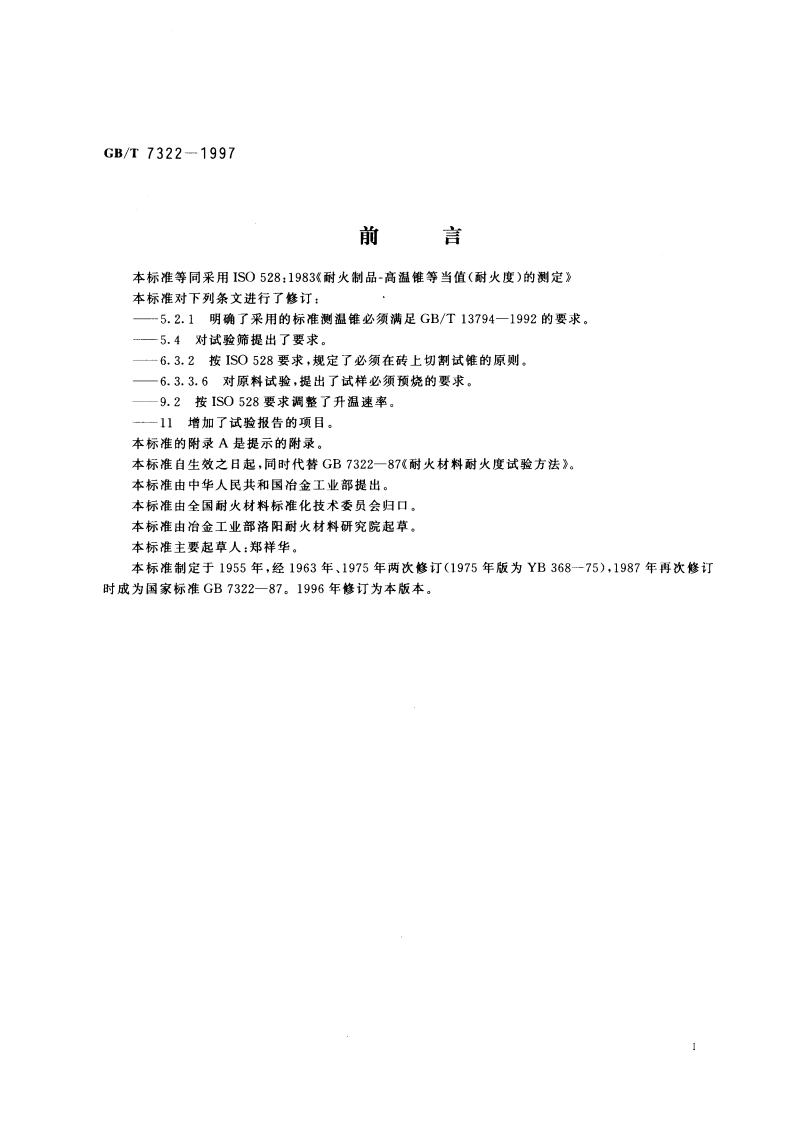

GB/T7322-1997前言本标准等同采用IS0528:1983耐火制品-高温锥等当值（耐火度）的测定本标准对下列条文进行了惫订：一5.2.1明确了采用的标准测温锥必须满足GB/T13794一1992的要求。一5.4对试验筛提出了要求。一6.3.2按IS0528要求，规定了必须在砖上切割试锥的原则。一6.3.3.6对原料试验，提出了试样必须预烧的要求一9.2按1S0528要求调整了升温速率。一11增加了试验报告的项目。本标准的附录A是提示的附录。本标准自生效之日起，同时代替GB7322一87耐火材料耐火度试验方法。本标准由中华人民共和国冶金工业部提出。本标准由全国耐火材料标准化技术委员会归口。本标准由冶金工业部洛阳耐火材料研究院起草。本标准主要起草人：郑样华。本标准制定于1955年，经1963年、1975年两次悠订(1975年版为YB368一75)，1987年再次修订时成为国家标准GB7322一87.1996年修订为本版本。中华人民共和国国家标准GB/T7322-1997耐火材料耐火度试验方法idt IS0528:1983代替GB7322-87Test method for pyrometric cone equivalent(refractoriness)of refractories1范围本标准适用于测定硅质及硅酸铝质耐火材料的耐火度，其他耐火材料的耐火度测定也可参照使用。2引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6003-85试验筛GB/T7321一87致密定形耐火制品试验的制样规定GB/T10325一88耐火制品堆放、取样、验收、保管和运输规则GB/T13794一92实验室用标准测温锥1S)R836耐火材料工业词汇3定义本标准采用下列定义。3.1耐火度refractoriness耐火材料耐高温的特性。3.2标准测温锥pyrometric reference cone具有规定的形状，尺寸的一定组成的截头三角锥体。当其按规定条件安装和加热时，能按已知方式在规定的温度弯倒。3.3参照温度（弯倒温度）refernce temperature当安插在锥台上的标准测温锥，在规定的条件下按规定的加热速率加热时，其锥的尖端弯倒至维台面时的温度。4原理将耐火原料或制品的试锥与已知耐火度的标准测温维一起裁在锥台上，在规定的条件下加热并比较试锥与标准测温锥的弯倒情况来表示试锥的耐火度。5设备5.1试验炉5.1.1采用立式管状炉或箱式炉，能按照9.2和9.3规定的升温速率达到所需要的温度。5.1,2试验时整个锥台所占有的空间中最大温差不得超过10C(相当于半个标准锥号)，炉温的均匀性可用热电偶或标准测温锥经常检查。国家技术监督局1997-11-11批准1998-05-01实施GB/T7322-19975.1.3炉内应保持氧化气纸”。5.1.4竖式管状炉炉管内径最小为80mm,安放圆锥台的耐火支柱可回转，并可上下调整。5.1.5箱式炉，炉腔有效容积最少为高60mm、宽100mm。5.2标准测温维所用的标准测温锥应符合GB/T13794一92的规定。5.3锥台5.3.1锥台应当是用耐火材料制成的长方体或圆盘，它们的上、下表面应平整并相互平行。5.3.2锥台和固定试维所用的耐火泥，应在试验的温度下，不与试锥和标准测温锥起反应。5.3.3为了尽量减小试锥和高温标准锥受热的不均匀性，在采用立式管状炉时，试验期间应使锥台绕自身竖直轴转动”。5.4试验筛：必须符合于GB6003的规定。6试样6.1取样取样数量应符合GB/T10325、GB/T7321或有关双方协商确定。6.2尺寸和形状试锥应与所用的标准测温锥有相同的几何形状，其高度至少与标准测温维高度相等，至多不能超过标准测温锥的20%（见图2），6.3试锥的制备6.3.1通则在可能条件下对于砖和预烧过的不定形制品的试锥应按6.3.2规定进行切割。对于不能切割的试样（包括粉状试样）则应根据6.3.3由磨成的粉料模制。6.3.2试继切取6,3.2.1应从砖或制品上用锯片切取试能并用磨轮悠奢，再去掉烧成制品的表皮。6.3.2.2不定形材料的试样，如可塑料、捣打料、耐火水泥和耐火浇注料，应根据其使用状况来成型和预烧，预烧温度应在试验报告中说明。然后对该试样用锯片切取试锥，再用磨轮修磨。烧后试样应除去表皮。6.3.2.3当按照6.3.2.1和6.3.2.2切取试锥时，首先切割一个合适尺寸的长方条（通常为15mm15mm40mm),倘若试样材质结构是粗糙的或松脆的，可用灰分小于0.5%的树脂浸遗，（如用环氧树脂配制成的固化剂)使长方条试样固化，然后切割，并用磨轮修磨。6.3.3试锥成型6.3.3.1对于原料，不定形耐火材料和不能按照6.3.2规定切割的定形耐火制品的试样，应当根据6.3.3.2至6.3.3.6的规定成型试锥。6.3.3.2根据6.1抽取有代表性的样品，集成总重量约150g,并粉碎至2mm以下，混合均匀后，用四分法或多点取样法缩减至15g20g,在玛瑙乳钵中粉碎，至通过标准孔径为180m的试验箭，在磨碎过程中应经常筛样，以免产生过细的颗粒”。6.3.3.3在粉碎和研磨的过程中，不应混入外来杂质.混合过程应非常小心，以使试样具有真实的代表性。6.3.3.4加水调合粉状试样。如果试样是瘠性的，则用灰分含量小于0.5%的有机结合剂（通常为糊精)用水调和：若试样会与水反应，则可选用其他合适的液体。注：1)某些炉子（例如用某些碳氢化合物和氧气燃烧的炉子），气氛中有高含量的水蒸汽和还原气体，必须用高性能的耐火管（板）将锥台、标准测温饿、试能与火馅和气体隔开。2)雏台绕轴转动一般为13r/min.3)磨好的试样小于90um的细粉要小于50%，但已含有50%以上极细粉末的原料除外。2
