耐火泥浆 第1部分：稠度试验方法(锥入度法) GBT 22459.1-2008.pdf

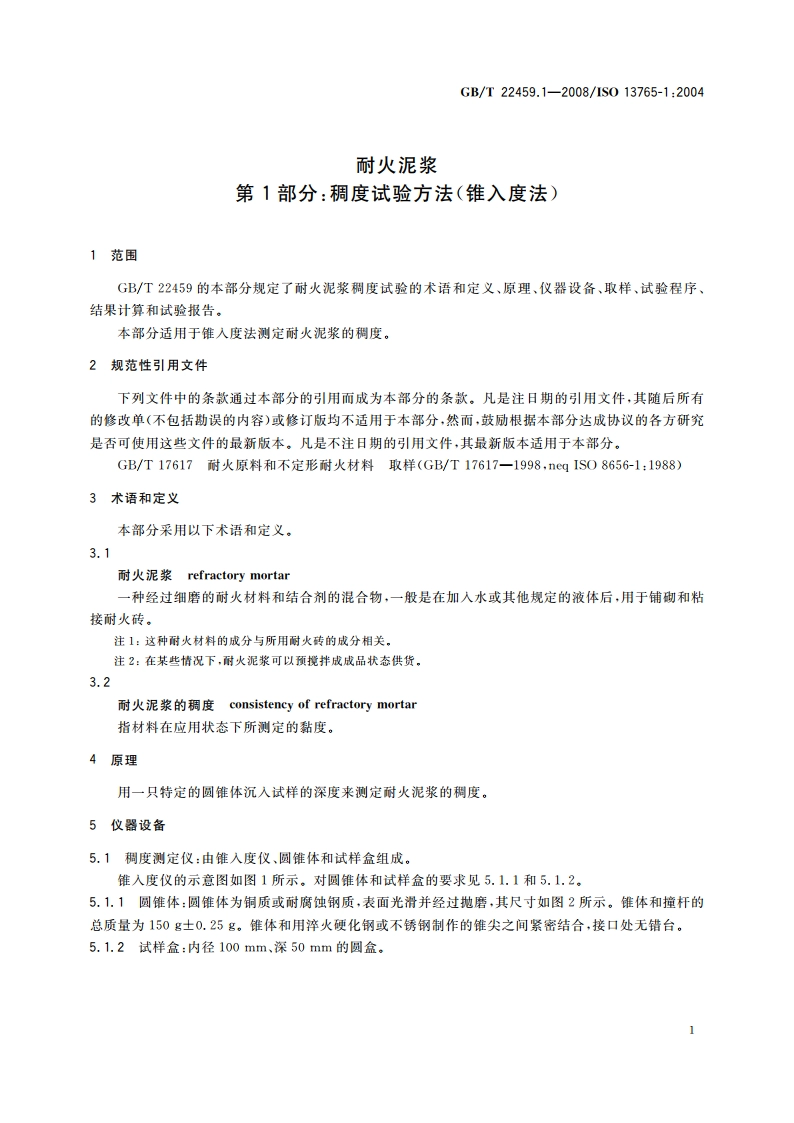

GB/T22459.1-2008/1S013765-1:2004耐火泥浆第1部分：稠度试验方法（锥入度法）1范围GB/T22459的本部分规定了耐火泥浆稠度试验的术语和定义、原理、仪器设备、取样、试脸程序、结果计算和试验报告。本部分适用于锥人度法测定耐火泥浆的稠度。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T17617耐火原料和不定形耐火材料取样(GB/T17617一1998，neg1S08656-1:1988)3术语和定义本部分采用以下术语和定义。3.1耐火泥浆refractory mortar一种经过细磨的耐火材料和结合剂的混合物，一般是在加入水或其他规定的液体后，用于铺砌和粘接耐火砖。注1：这种耐火材料的成分与所用耐时火砖的成分相关。注2：在某些情况下，附火泥浆可以预搅拌成成品状态供货。3.2耐火泥浆的稠度consistency of refractory mortar指材料在应用状态下所测定的黏度。4原理用一只特定的圆锥体沉入试样的深度来测定耐火泥浆的稠度。5仪器设备5.1稠度测定仪：由锥入度仪、圆锥体和试样盒组成。锥入度仪的示意图如图1所示。对圆锥体和试样盒的要求见5.1.1和5.1.2。5,1,1圆维体：圆维体为铜质或耐腐蚀钢质，表面光滑并经过抛磨，其尺寸如图2所示。锥体和撞杆的总质量为150g士0.25g。锥体和用淬火硬化钢或不锈钢制作的锥尖之间紧密结合，接口处无错台。5.1.2试样盒：内径100mm、深50mm的圆盒。GB/T22459.1-2008/1S013765-1:20041一刻度盘：2一齿杆：3一按钮：4一撞杆：5一反光观察镜：6一圆锥体。注：反光观察镜可有可无，图1锥入度仪示意图5.2搅排机：由不锈钢搅拌锅与搅排叶片组成（见图3）。5.2.1不锈钢搅排锅：容量约为5L,其通常的外形与尺寸如图3所示。在搅排过程中，搅拌锅能安全地固定在搅拌机机架上。并且在一定程度上，搅拌锅相对于搅拌叶片的高度以及搅拌锅与搅拌叶片之间的间隙都应可以进行细致调整并固定。5.2.2搅排叶片：其通常的外形、尺寸和允许公差如图3所示。搅拌叶片由转速可控的电动机驱动，在绕自身轴旋转的同时，绕搅扑锅的轴作行星运动。两个旋转的方向应该相反，并且两个转速之间的比举不应为整数，当使用多台搅拌机时，搅排锅和搅拌叶片应配套使用。根据使用的频率，应定期检查的搅拌锅和搅拌叶片之间的间隙（如图3所示）。注：图3中所示的间隙(3mm士1mm)指的是在空搅拌锅中，搅拌叶片应尽可能地贴近搅拌钢壁。在直接测量间隙较困难时，可以使用简单的量具（如塞尺），5.3天平：最大量程为6kg,最小分度值1g。5.4量筒：最小分度值5mL。5.5温度计：最小分度值1。2
