耐火制品高温抗折强度试验方法 GBT 3002-1982.pdf

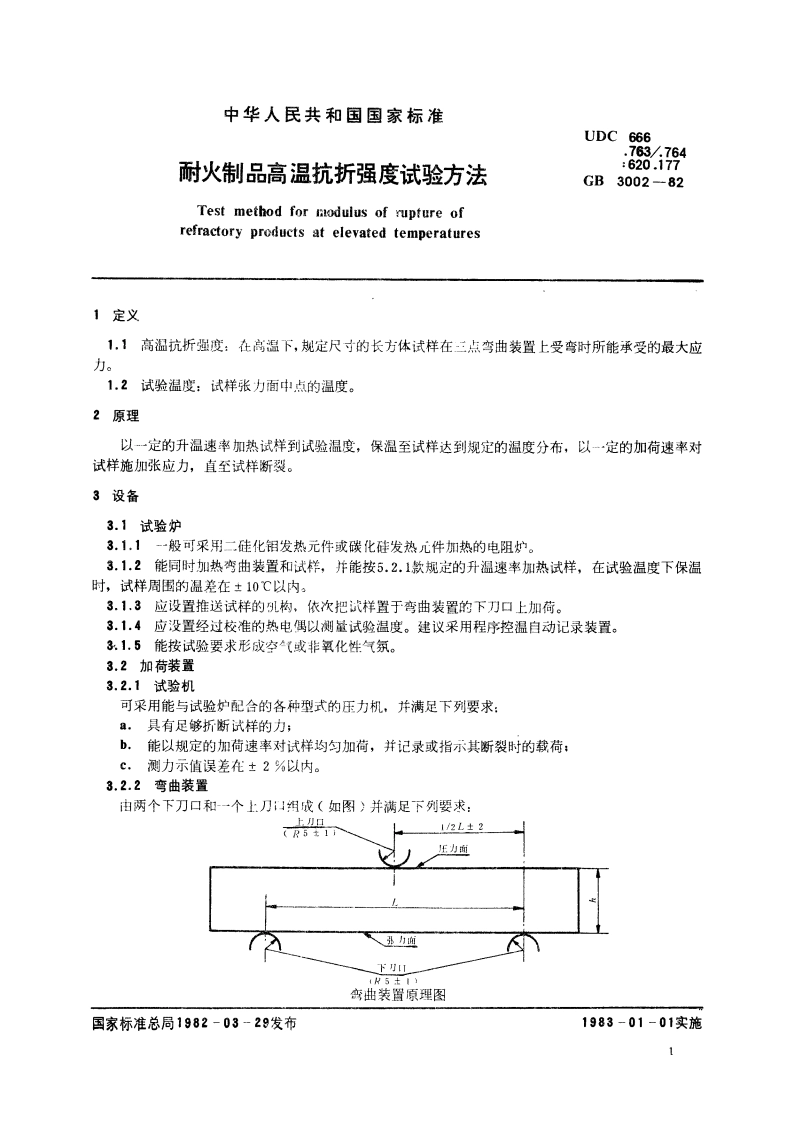

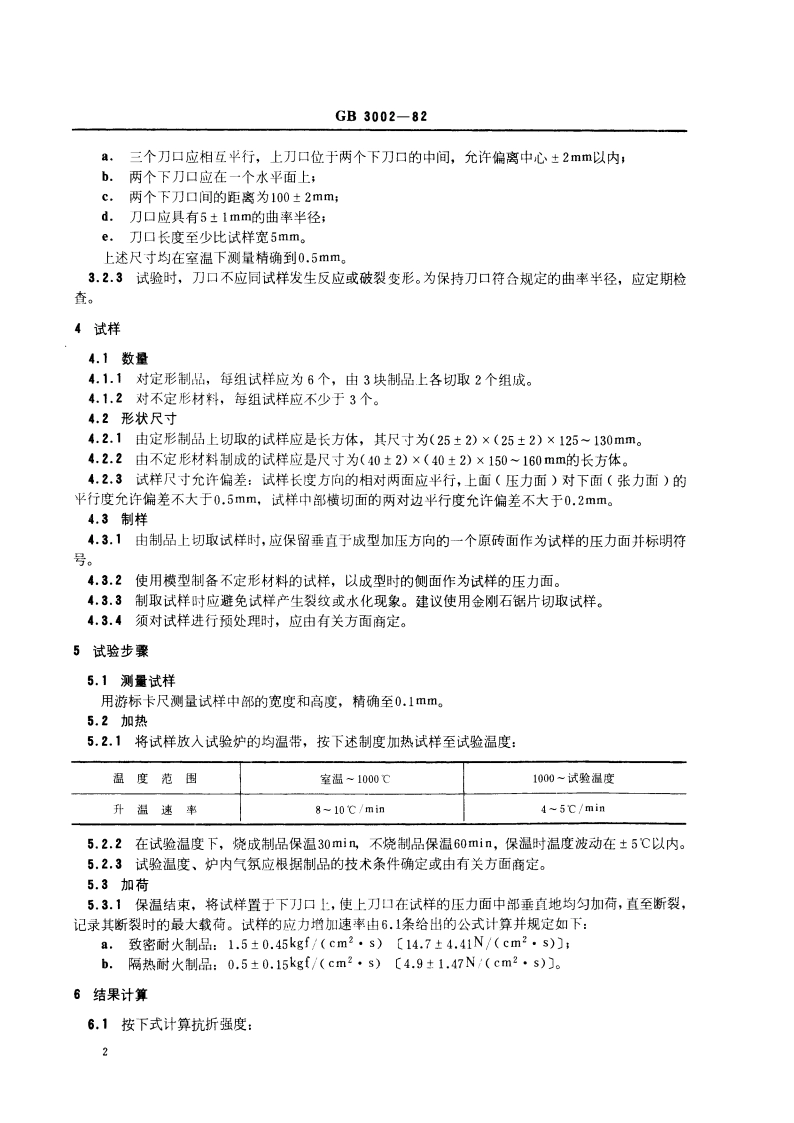

GB3002-82a,三个刀口应相互平行，上刀口位于两个下刀口的中间，允许偏离中心2mm以内：b.两个下刀口应在一个水平面上：c.两个下刀口间的距离为1002mm;d.刀口应具有51mm的曲率半径：e.刀口长度至少比试样宽5mm。上述尺寸均在室温下测量精确到0.5mm。3.2.3试验时，刀口不应同试样发生反应或破裂变形。为保持刀口符合规定的曲率半径，应定期检查。4试样4.1数量4.1.1对定形制品，每组试样应为6个，由3块制品上各切取2个组成。4.1.2对不定形材料，每组试样应不少于3个。4.2形状尺寸4.2.1由定形制品上切取的试样应是长方体，其尺寸为(252)(252)125130mm。4.2.2由不定形材料制成的试样应是尺寸为(402)(402)150160mm的长方体。4.2.3试样尺寸允许偏差：试样长度方向的相对两面应平行，上面（压力面）对下面（张力面）的平行度允许偏差不大于0.5mm,试样中部横切面的两对边平行度允许偏差不大于0.2mm。4.3制样4.3.1由制品上切取试样时，应保留垂直于成型加压方向的一个原砖面作为试样的压力面并标明符号。4.3.2使用模型制备不定形材料的试样，以成型时的侧面作为试样的压力面。4,3.3制取试样时应避免试样产生裂纹或水化现象。建议使用金刚石锯片切取试样。4.3.4须对试样进行预处理时，应由有关方面商定。5试验步骤5.1测量试样用游标卡尺测量试样中部的宽度和高度，精确至01mm。5.2加热5.2.1将试样放入试验炉的均温带，按下述制度加热试样至试验温度：温度范围室温10001000试验温度升温速率810/min45/min5.2.2在试验温度下，烧成制品保温30min,不烧制品保温60min,保温时温度波动在5以内。5.2.3试验温度、炉内气氛应根据制品的技术条件确定或由有关方面商定。5.3加荷5.3.1保温结束，将试样置于下刀口上，使上刀口在试样的压力面中部垂直地均匀加荷，直至断裂，记录其断裂时的最大载荷。试样的应力增加速率由6.1条给出的公式计算并规定如下：a.致密耐火制品：1.50.45kgf/(cm2s)14.74.41N/(cm2s):b.隔热耐火制品：0.50,15kgf/(cm2s)4.91.47N/(cm2s).6结果计算6.1按下式计算抗折强度：2
