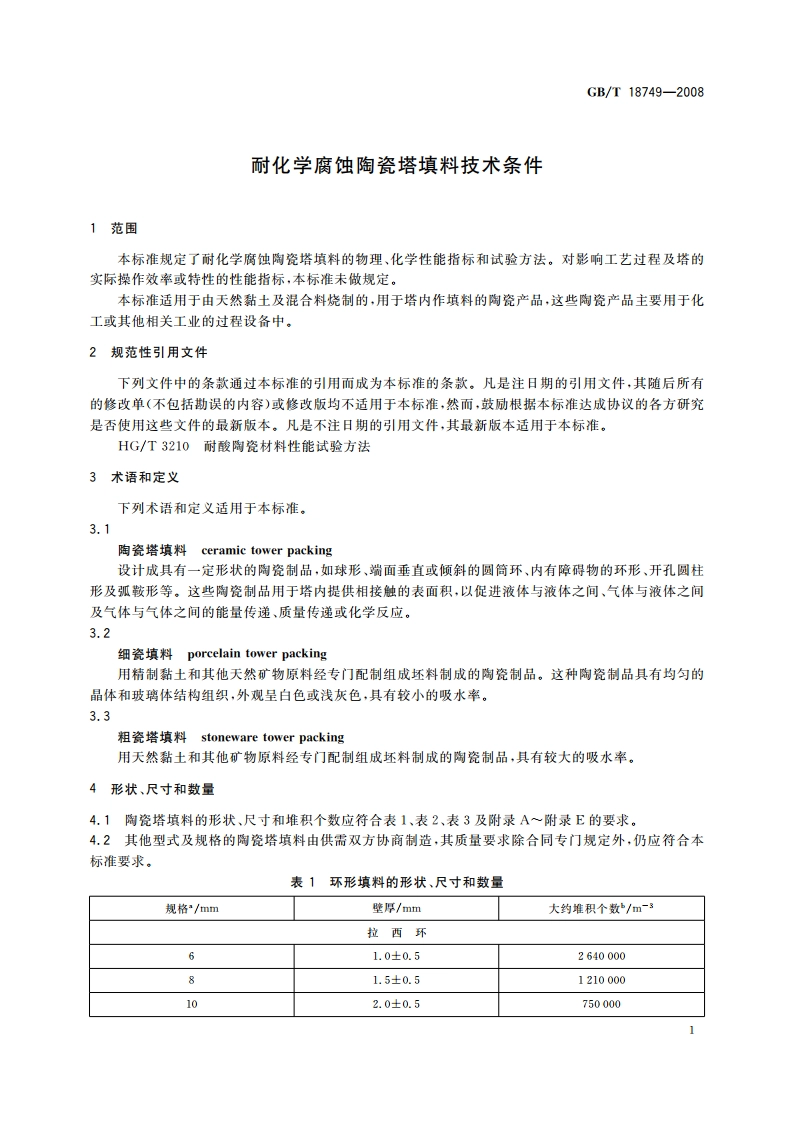

GB/T18749-2008耐化学腐蚀陶瓷塔填料技术条件1范围本标准规定了耐化学腐蚀陶瓷塔填料的物理、化学性能指标和试验方法。对彬响工艺过程及塔的实际操作效常或特性的性能指标，本标准未做规定。本标准适用于由天然黏土及混合料烧制的，用于塔内作填料的陶瓷产品，这些陶瓷产品主要用于化工或其他相关工业的过程设备中。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。HG/T3210耐酸陶瓷材料性能试验方法3术语和定义下列术语和定义适用于本标准。3.1陶瓷塔填料ceramic tower packing设计成具有一定形状的陶瓷制品，如球形、端面垂直或倾斜的圆筒环、内有障碍物的环形、开孔圆柱形及弧鞍形等。这些陶瓷制品用于塔内提供相接触的表面积，以促进液体与液体之间、气体与液体之间及气体与气体之间的能量传递、质量传递或化学反应。3.2细瓷填料porcelain tower packing用精制黏土和其他天然矿物原料经专门配制组成坯料制成的陶瓷制品。这种陶瓷制品具有均匀的晶体和玻璃体结构组织，外观呈白色或浅灰色，具有较小的吸水率。3.3粗瓷塔填料stoneware tower packing用天然黏土和其他矿物原料经专门配制组成坯料制成的陶瓷制品，具有较大的吸水率。4形状、尺寸和数量4.1陶瓷塔填料的形状、尺寸和堆积个数应符合表1、表2、表3及附录A一附录E的要求。4.2其他型式及规格的陶瓷塔填料由供需双方协商制造，其质量要求除合同专门规定外，仍应符合本标准要求。表1环形填料的形状、尺寸和数量规格/mm壁厚/mm大约堆积个数/m-3拉西环61.00.5264000081.50.51210000102.00.5750000
