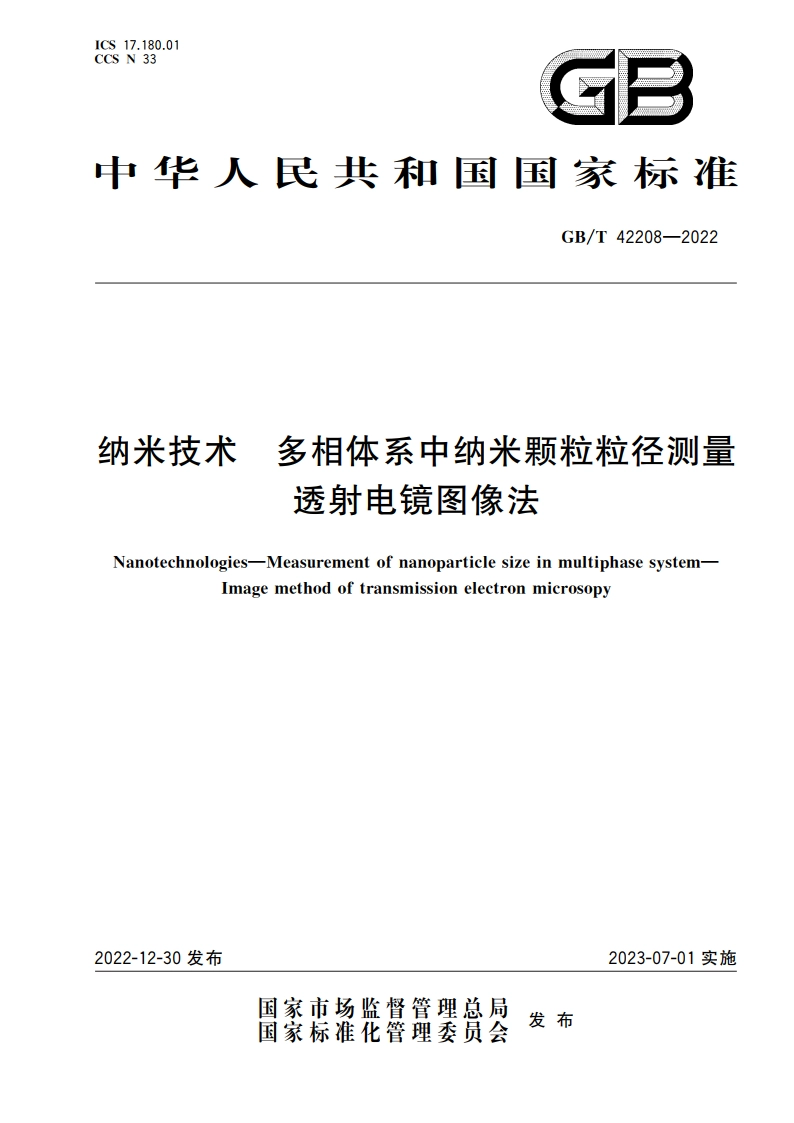

纳米技术 多相体系中纳米颗粒粒径测量 透射电镜图像法 GBT 42208-2022.pdf

GB/T42208-2022纳米技术多相体系中纳米颗粒粒径测量透射电镜图像法1范围本文件描述了利用透射电子显微镜图像处理和分析技术进行纳米颗粒在多相体系中分散的粒径测量方法。本文件适用于固相多相体系中纳米颗粒的粒径测量和粒径分布。本文件也适用于在样品制备满足透射电子显微镜观察要求时的胶体和生物组织中纳米颗粒粒径测量。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T21649.1粒度分析图像分析法第1部分：静态图像分析法GB/T30544.4纳米科技术语第4部分：纳米结构材料3术语和定义GB/T30544.4界定的以及下列术语和定义适用于本文件。3.1纳米颗粒nanoparticles粒度为1nm100nm范围的固体颗粒。来源：GB/T16418一2008,2.1.63.2分散disperse纳米颗粒在多相体系中散开分布的过程。3.3明场像bright field imaging:BF一种电子照明和成像的透射电子显微镜技术，电子束穿透样品，运用位于后焦面上的物镜光阑且选用透射波成像。来源：GB/T30543一2014,3.33.4暗场像dark field imaging;DF一种电子照明和成像的透射电子显微镜技术，电子束穿透样品，运用位于后焦面上的物镜光阑且选用衍射波成像。来源：GB/T30543-2014,3.4
