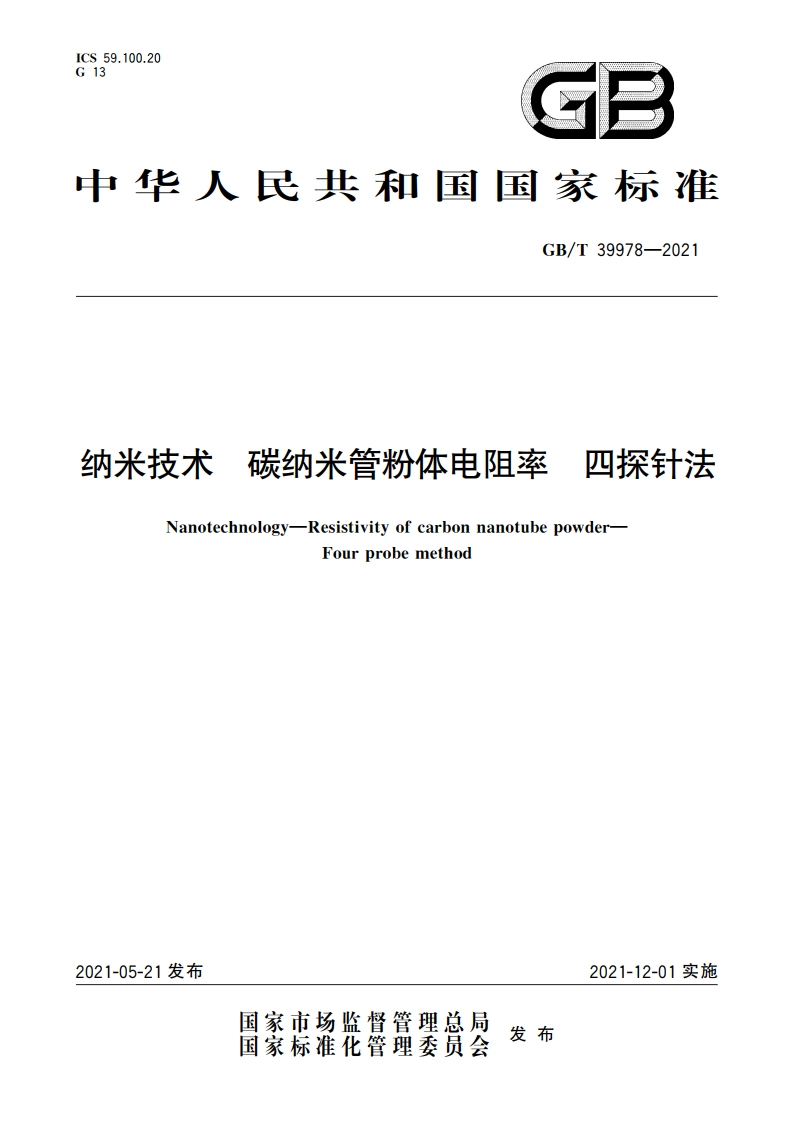

纳米技术 碳纳米管粉体电阻率 四探针法 GBT 39978-2021.pdf

GB/T39978-2021GB/T5314-2011,定义2.33.6混合样composite sample经过充分混合的全部总样或其中的一部分。注1：可以选择对整批缩分获得。注2：改写GB/T5311-2011,定义2.4.3.7试样test sample为了测定某项性能或制备试件，从混合样中取出的粉末。注：通常是从混合样缩分取得，GB/T5314-2011,定义2.54原理四根等距探针竖直地排成一排（见图1），同时施加适当的压力让其压在试样的表面上以形成欧姆接触，试样相对探针距离可理想地视为无限大，利用恒流源给两个外探针1、探针4通以小电流，电流值】由被测试样的电阻率范围值确定，然后用高输入阻抗精准电压表测量两个中间探针2、探针3上的电压降U。根据厚块原理和薄层原理推导的理论公式(1)可计算出试样的电阻率。Up=2xl71000式中p一电阻率，单位为毫欧厘米(m2cm);一圆周率，此处取值3.14：l一探针间距，单位为厘米(cm):U一电位差，单位为毫伏(mV):I一电流，单位为毫安(mA)。标直数0流电电12压表说明：K换向开关：K:无热电势开关：R标准电阻，D探针接线：R被检试样电阻：1,2,3,4等距探针.图1四探针法测量原理图
