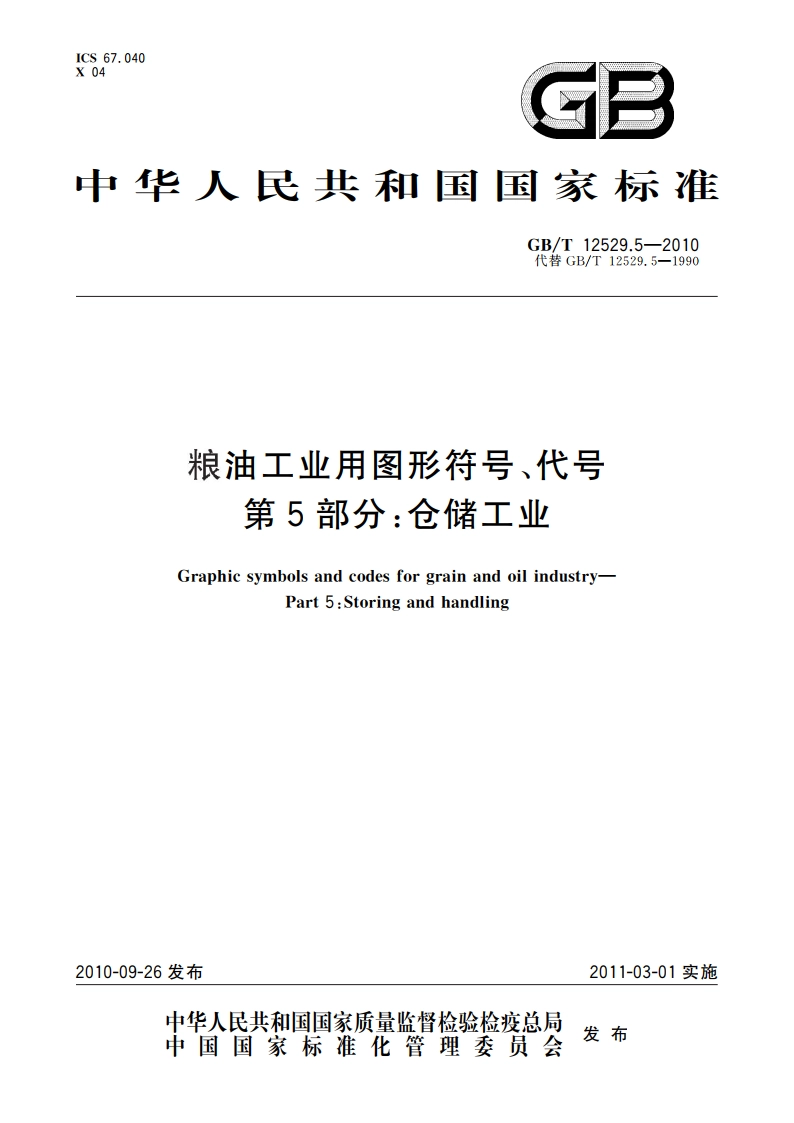

粮油工业用图形符号、代号 第5部分：仓储工业 GBT 12529.5-2010.pdf

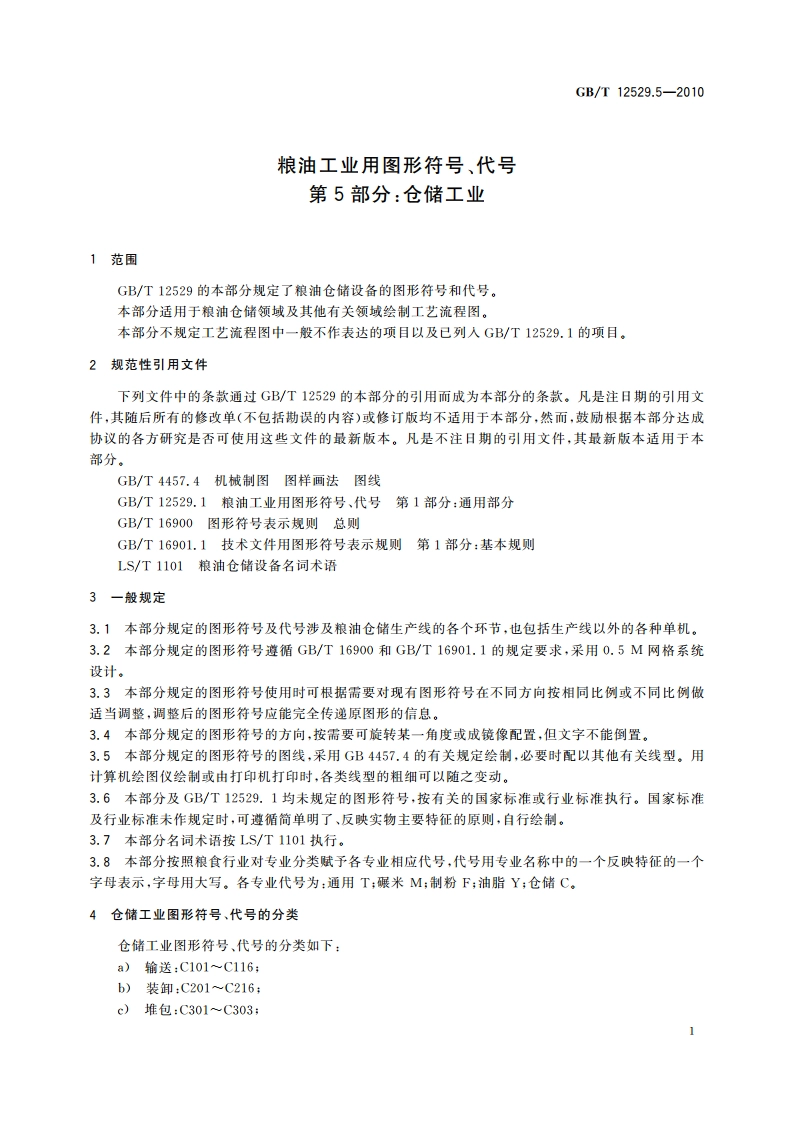

GB/T12529.5-2010粮油工业用图形符号、代号第5部分：仓储工业1范围GB/T12529的本部分规定了粮油仓储设备的图形符号和代号。本部分适用于粮油仓储领域及其他有关领域绘制工艺流程图。本部分不规定工艺流程图中一般不作表达的项目以及已列入GB/T12529.1的项目。2规范性引用文件下列文件中的条款通过GB/T12529的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T4457.4机械制图图样画法图线GB/T12529,1粮油工业用图形符号、代号第1部分：通用部分GB/T16900图形符号表示规则总则GB/T16901.1技术文件用图形符号表示规则第1部分：基本规则LS/T1101粮油仓储设备名词术语3一般规定3.1本部分规定的图形符号及代号涉及粮油仓储生产线的各个环节，也包括生产线以外的各种单机。3.2本部分规定的图形符号遵循GB/T16900和GB/T16901.1的规定要求，采用0.5M网格系统设计。3.3本部分规定的图形符号使用时可根据霜要对现有图形符号在不同方向按相同比例或不同比例做适当调整，调整后的图形符号应能完全传递原图形的信息。3.4本部分规定的图形符号的方向，按需要可旋转某一角度或成镜像配置，但文字不能倒置。3.5本部分规定的图形符号的图线，采用GB4457.4的有关规定绘制，必要时配以其他有关线型。用计算机绘图仪绘制或由打印机打印时，各类线型的粗细可以随之变动。3.6本部分及GB/T12529.1均未规定的图形符号，按有关的国家标准或行业标准执行。国家标准及行业标准未作规定时，可遵循简单明了、反映实物主要特征的原则，自行绘制。3.7本部分名词术语按LS/T1101执行。3.8本部分按照粮食行业对专业分类赋予各专业相应代号，代号用专业名称中的一个反映特征的一个字母表示，字母用大写。各专业代号为：通用T:碾米M;制粉F;油脂Y;仓储C,4仓储工业图形符号、代号的分类仓储工业图形符号、代号的分类如下：a)输送：C101C116:b)装：C201C216:c)堆包：C301C303;1
