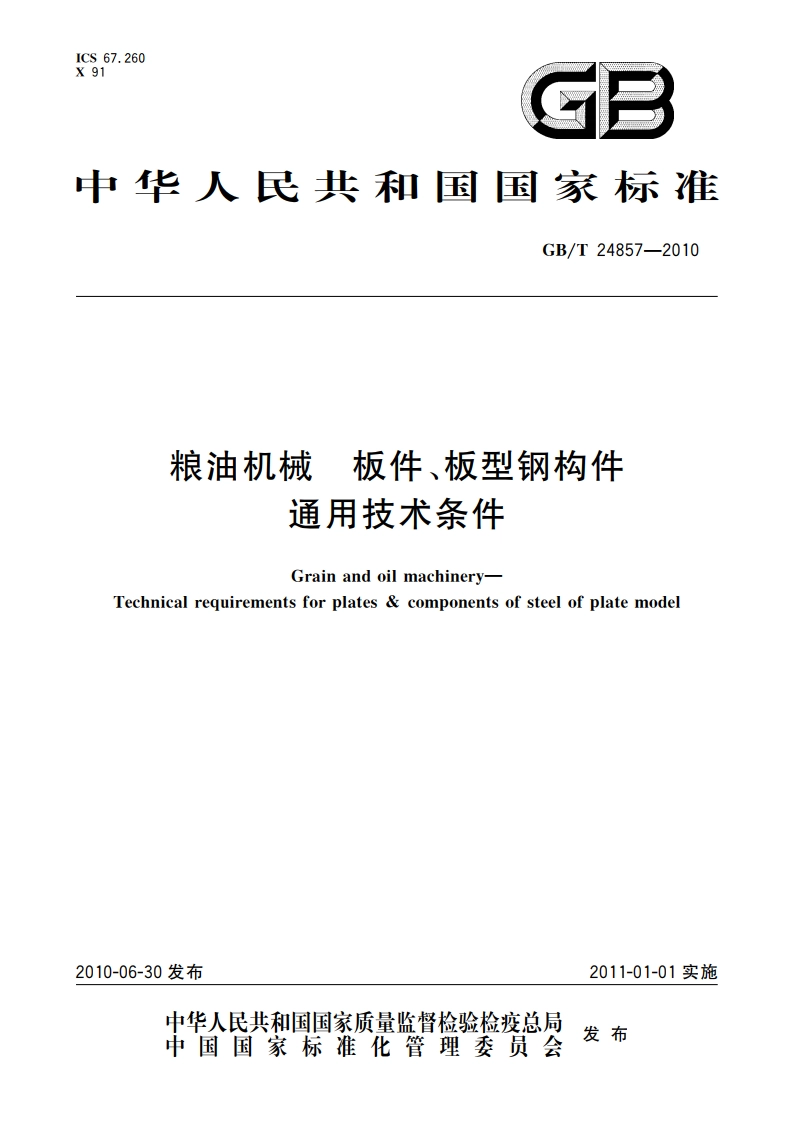

粮油机械 板件、板型钢构件通用技术条件 GBT 24857-2010.pdf

GB/T24857-20103.5毛刺burr下料或冲截后，制品断面一侧边缘出现的尖锐毛边。3.6承载件bearing用作承受载荷的部件。3.7参振框架vibration frame振动设备中，做为参振质量的框架。4基本要求4.1一般要求4.1.1构件按经规定程序批准的图样及技术文件制造。4.1.2配合尺寸：不低于GB/T1800.3一1998中1T13级。4.1.3非配合尺寸：不低于GB/T1800.3一1998中1T16级。4.1.4构件应光洁、平整、无毛刺。4.2分类与平面度公差4.2.1构件按使用性能，分为机构件与承载件。4.2.2机构件有工作件、板壁件、槽斗件、罩壳件，具体公差如下：一工作件，如淌板、匀料板、分流板、受料板、调节板、闸门板等影响料流分布、气流分布、密封性能、工作性能的板件，表面的平面度公差值应为1000：1.25：一板壁件，如外墙板、内隔板，门板、盖板、撑板等，一般不影响工作性能，但可能影响总成装配和产品外观，表面的平面度公差值应为1000：1.50：一槽斗件，如装在机内用于集料、引料的淌槽、淌嘴、漏斗等，一般不影响工作性能、产品外观和装配基准，表面的平面度公差值应为1000：1.50：一單壳件，如防护罩、防尘罩及各种罩壳，表面的平面度公差值应为1000：1.50（防尘单的结合面应平直以适应密封要求)。4.2.3机构件作为安装，装配基准时，直线度及平面度的公差值应为1000：1。4.2.4承载件，如机架、参振框架等，直线度及平面度的公差值应为1000：1。5构件组合5.1组合件分类及要求5.1,1按工艺分为铆合件、焊接件（压焊件、熔焊件、纤焊件等）、冲压件（按分离工序：切断、落料、冲孔、切口、切边、剖切：按成形工序：弯曲、卷圆、扭曲、拉深、翻孔、翻边、扩口、缩口、滚弯、起伏、卷边、胀形、旋压，整形、校平等)。5.1.2所用组合件均应光整，无毛刺、无缺损、无沟痕、凸棱、折痕等。5.2铆合件（板与板、板与型钢）5.2.1铆合件的铆钉孔一般采用配作。5.2.2铆钉孔直径按GB/T152.1的装配规定执行。5.2.3钉距公差等级不低于GB/T1800.3一1998中1T16级。5.2.4铆合面应平整贴合，缝隙不应超过表1的规定。2
