粮油储藏 谷物冷却机应用技术规程 GBT 29374-2022.pdf

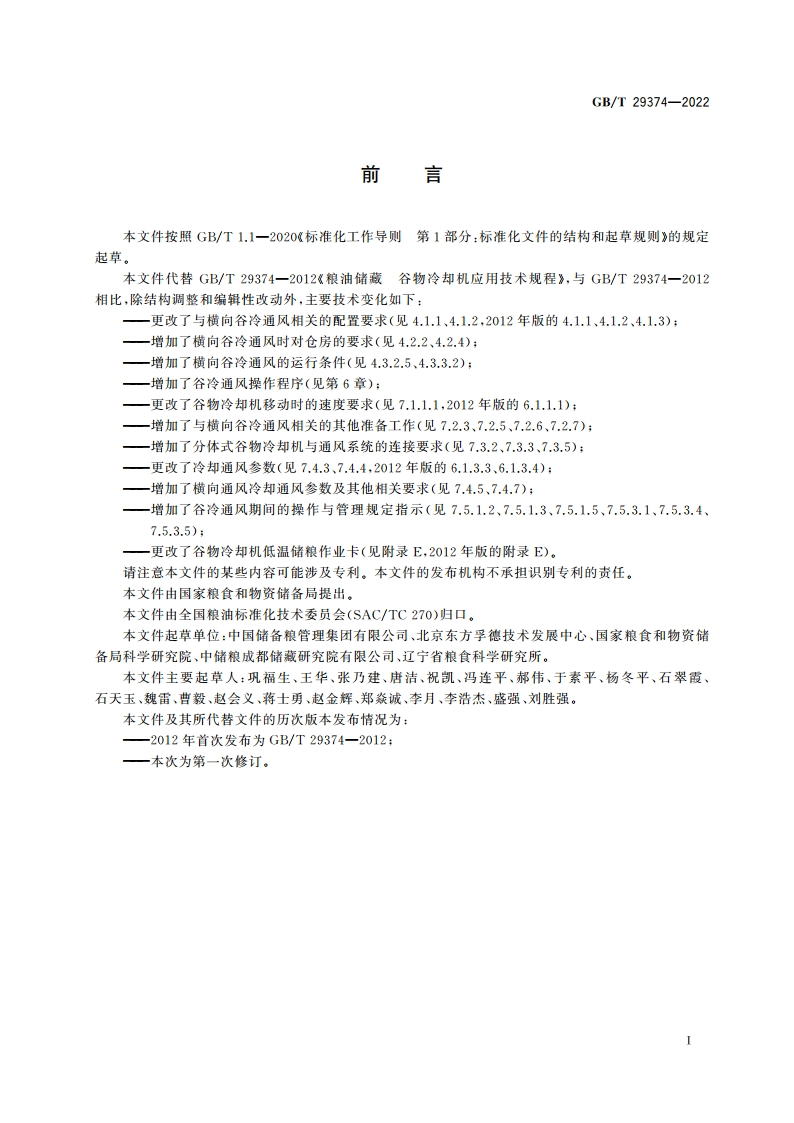

Gb/T29374-2022前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则3的规定起草。本文件代替GB/T29374一2012粮油储截谷物冷却机应用技术规程，与GB/T29374一2012相比，除结构调整和编辑性改动外，主要技术变化如下：一更改了与横向谷冷通风相关的配置要求（见4.1.1、4.1.2,2012年版的4.1.1、4.1.2、4.1.3）：一增加了横向谷冷通风时对仓房的要求（见4.2.2、4.2.4）：一增加了横向谷冷通风的运行条件（见4.3.2.5、4.3.3.2）：一增加了谷冷通风操作程序（见第6章）；一更改了谷物冷却机移动时的速度要求（见7.1.1.1,2012年版的6.1.1.1）：一增加了与横向谷冷通风相关的其他准备工作（见7.2.3、7.2.5、7.2.6、7.2.7）：一增加了分体式谷物冷却机与通风系统的连接要求（见7.3.2、7.3.3、7.3.5）：一更改了冷却通风参数（见7.4.3、7.4.4,2012年版的6.1.3.3、6.1.3.4）：一增加了横向通风冷却通风参数及其他相关要求（见7.4.5、7.4.7）：一增加了谷冷通风期间的操作与管理规定指示（见7.5.1.2、7.5.1.3、7.5.1.5、7.5.3.1、7.5.3.4、7.5.3.5)；一更改了谷物冷却机低温储粮作业卡（见附录E,2012年版的附录E)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承扭识别专利的责任。本文件由国家粮食和物资储备局提出。本文件由全国粮油标准化技术委员会(SAC/TC270)归口。本文件起草单位：中国储备粮管理集团有限公司、北京东方孚德技术发展中心、国家粮食和物资储备局科学研究院、中储粮成都储藏研究院有限公司、辽宁省粮食科学研究所。本文件主要起草人：巩福生、王华、张乃建、唐洁、祝凯、冯连平、郝伟、于素平、杨冬平、石翠覆、石天玉、魏雷、曹毅、赵会义、将士勇、赵金辉、郑焱诚、李月、李浩杰、盛强、刘胜强。本文件及其所代替文件的历次版本发布情况为：一2012年首次发布为GB/T29374一2012：一本次为第一次修订。GB/T29374-2022到降低粮温目的的冷却通风方式。3.5横向谷冷通风transverse ventilation with grain chiller利用安装在平房仓一侧通风口的吸风风机，通过横向通风管网将分置在仓房另一侧的制冷系统产生的一定温湿度的冷空气吸入，并横向穿过覆膜密闭的粮堆，与粮堆进行热交换，达到降低粮温目的的专用冷却通风方式。3.6环流冷却recirculation cooling谷物冷却机输出的低温空气穿过粮堆后，当其烙值或仓内空气的焓值低于外界空气焓值时，通过环流管道将其再引入谷物冷却机的进风口进行循环利用的谷冷通风过程。3.7分体式谷物冷却机split type grain chiller将制冷系统和吸风系统分为2个独立单元的专用谷物冷却机。4配置要求4.1设备选择与布置4.1.1应根据年谷冷通风作业量和初冷与复冷作业完成时间要求，按照仓型、仓房机械通风系统形式、谷冷控温储粮的粮种、诸粮数量、通风口的设置和气候条件等，合理选择谷物冷却机机型、规格和数量。4.12根据选用的通风方式和仓房的风网布置确定谷物冷却机的布置方式。4.2仓房要求4.2.1仓房仓体宜完好，具有良好的隔热、密闭、防潮性能。4.2.2采用横向谷冷通风降温时，粮堆气密性应符合GB/T25229中平房仓内薄膜密封的熏蒸级二级的要求。4.2.3竖问谷冷通风仓房机械通风系统的设计和布置应符合LS/T1202的相关要求：4.2.4横向谷冷通风仓房应配备有完整的横向通风系统，设计和布置应符合LS/T1220的相关要求。4.2.5粮情检测系统的功能、软硬件性能、技术指标、布置和安装应符合GB/T26882.1的相关要求。4.2.6供电系统应符合有关电气安装规范，并能满足相应型式的谷物冷却机的动力负荷要求。427应配备能准确快速检测粮食水分及通风口空气温度、湿度的检测设备。4.3运行条件4.3.1优先原则4.3.1.1优先应用于低温、准低温和控温储藏的散装粮堆。4.3.1.2优先应用于初始粮温较高的粮堆。4.3.1.3优先应用于发热粮食。4.3.2设备要求4.3.2.1选用的谷物冷却机的制冷性能应符合GB/T18835的规定。43.22应选制冷性能稳定，工况良好，温湿度监控准确，功率、风量和风压合适的谷物冷却机。4.3.2.3宜选具有变频调速离心风机的谷物冷却机。4.3.2.4宜选能利用冷凝器余热（热气旁通）对出风温湿度进行调节的谷物冷却机。2
