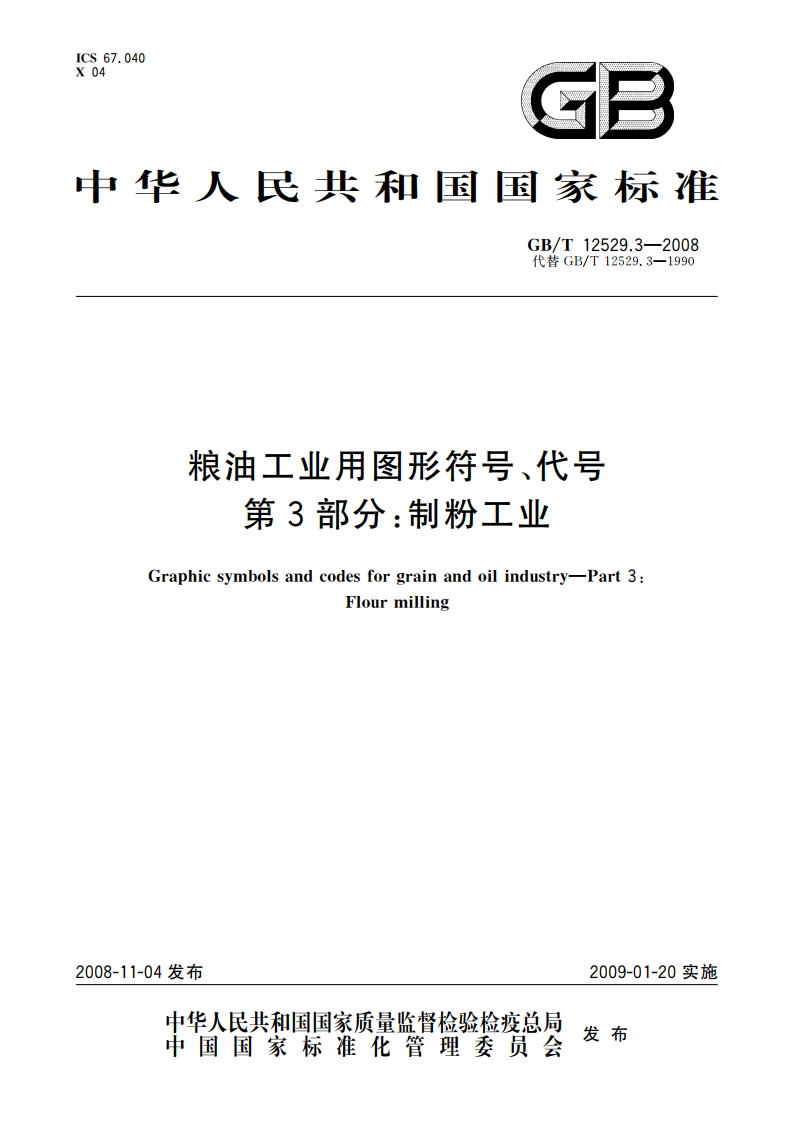

粮油工业用图形符号、代号 第3部分：制粉工业 GBT 12529.3-2008.pdf

GB/T12529.3-2008粮油工业用图形符号、代号第3部分：制粉工业1范围GB/T12529的本部分规定了制粉工业工艺流程图用的图形符号和代号。本部分适用于粮油行业生产、科研、设计、教学及其他有关领域。本部分不规定工艺流程图中一般不做表达的项目及已列入GB)/T12529,1的项目。2规范性引用标准下列文件中的条款通过GB/T12529的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，技励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T4457.4机被制图图样画法图线GB/T8872制粉工业名词术语GB/T12529.1粮油工业用图形符号、代号第1部分：通用部分3一般规定3.1本部分规定的图形符号及代号涉及整个制粉生产线的各个环节。3.2本部分规定的图形符号在工艺流程图中应用时，可根据实际需要适当缩小或放大。3.3本部分规定的图形，允许反向绘制。3.4图形符号的图线，按GB/T4457.4执行。3.5本部分名词术语按GB/T8872执行。3.6本部分及GB/T12529.1均未规定的符号、代号，按有关的国家标准或行业标准执行；国家标准及行业标准未作规定时，可遵循简单明了、反映实物主要特征的原则，自行绘制。3.7本部分按照粮食行业对专业分类赋予各专业相应代号，代号用专业名称中反映特征的一个字母表示，字母用大写。各专业代号为：通用T:限米M:制粉F:油脂Y;仓储C。4制粉工业图形符号、代号的分类制粉工业图形符号、代号的分类如下：a)清理：F101F115:b)研唐：F201F205:c)筛理：F301F306:d)制粉：F401F402:e)麸皮：F501F503:D面粉处理：F601一F610:g)其他：F701F733。5图形符号、代号图形符号、代号见表1。
