离心泵 技术条件(Ⅱ类) GBT 5656-2008.pdf

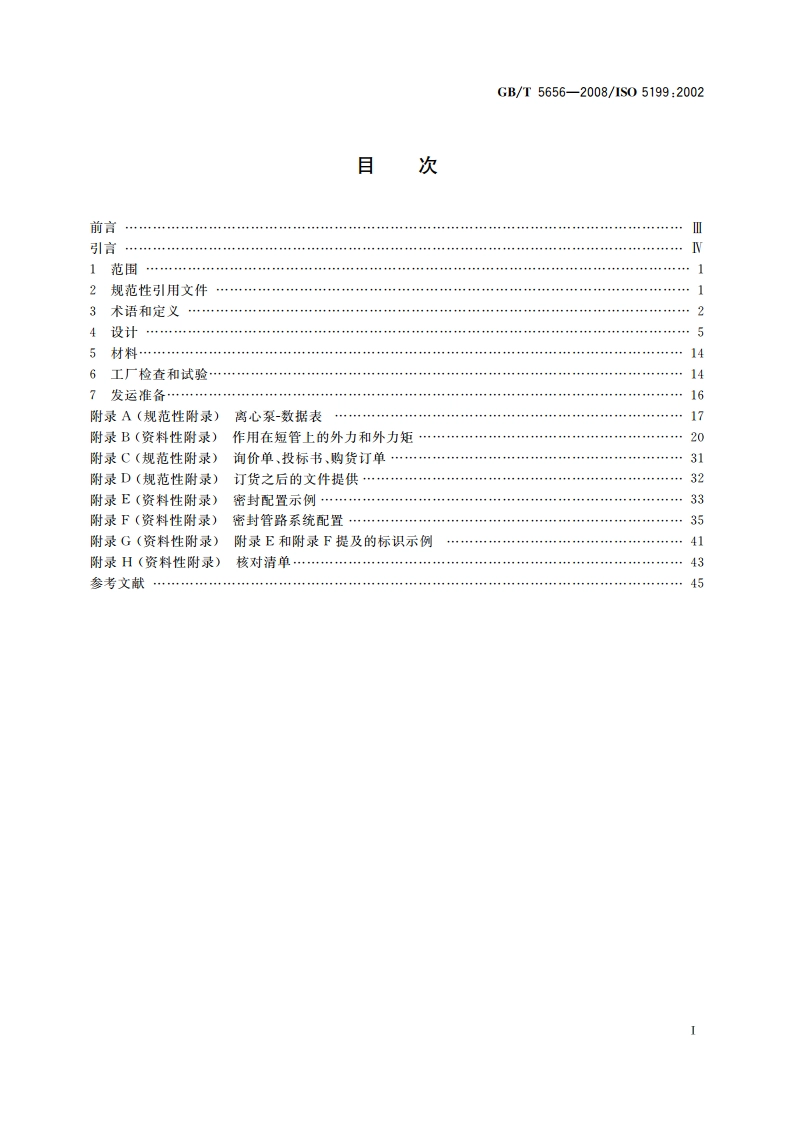

GB/T5656-2008/1S05199:2002目次前言引言W】范围12规范性引用文件3术语和定义24设计5材6料146工厂检查和试脸147发j运准洛16附录A(规范性附录)离心泵-数据表17附录B(资料性附录)作用在短管上的外力和外力矩20附录C(规范性附录)询价单、投标书、购货订单31附录D(规范性附录)订货之后的文件提供32附录E(资料性附录)密封配置示例33附录F(资料性附录)密封管路系统配置35附录G(资料性附录)附录E和附录F提及的标识示例41附录H(资料性附录)核对清单43参考义献45GB/T5656-2008/1S05199:2002离心泵技术条件（类）1范围1.1本标准规定了具有任何一种驱动形式和安装形式的单级、多级、卧式或立式结构一般用途类离心泵的技术条件。用于化工流程工业泵（例如符合国际标准GB)T5662要求的泵）是本标准所阐述的典型的泵。1.2本标准包括含底座，联轴器和辅助管路在内的与安装、维护和安全有关的设计特征，但不规定除了与其额定输出功率相关的那些东西以外的驱动机的条件。1.3在已经要求应用本标准的情况下又需要一种特殊的设计特征时，可以提供符合本标准意图的可替代的设计，只要对其作了详细的说明。可提供并不完全符合本标准要求的泵供考虑，只要对所有不符合之处予以说明。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3216回转动力泵水力性能验收试验1级和2级(GB/T3216一2005，IS09906:1999,MOD)GB/T3767声学声压法测定噪声源声功率级反射面上方近似自由场的工程法(GB/T3767-1996,eqv IS03744:1994)GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法(GB/T3768-1996,eqv IS03746:1995)GB/T4662滚动轴承额定静载荷(GB/T4662一2003，IS076:1987,IDT)GB/T5660轴向吸人离心泵底座尺寸和安装尺寸(GB/T5660一1985，idt IS03661:1997)GB/T5661轴向吸入离心泵机械密封和软填料用空腔尺寸(GB/T5661一2004，IS03069:2000,M0D)GB/T5662轴向吸入离心泵(16bar)标记、性能和尺寸(GB/T5662一1985，idt1S02858:1975)GB/T6062产品几何量技术规范(GPS)表面结构轮廓法接触（触针）式仪器的标称特性(GB/T6062-2002,eqv1S03274:1996)GB/T6391滚动抽承额定动载荷和额定寿命(GB/T6391一2003，IS0281:1990,IDT)GB/T9239.1机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验(GB/T9239.1一2006,1S01940-1:2003,IDT)GB/T16404声学声强法测定噪声源的声功率第1部分：离散点上的测量(GB/T16404一1996,eqv1S096141:1993)GB/T16404.2声学声强法测定噪声源的声功率级第2部分：扫描测量(GB/T16404.2一
