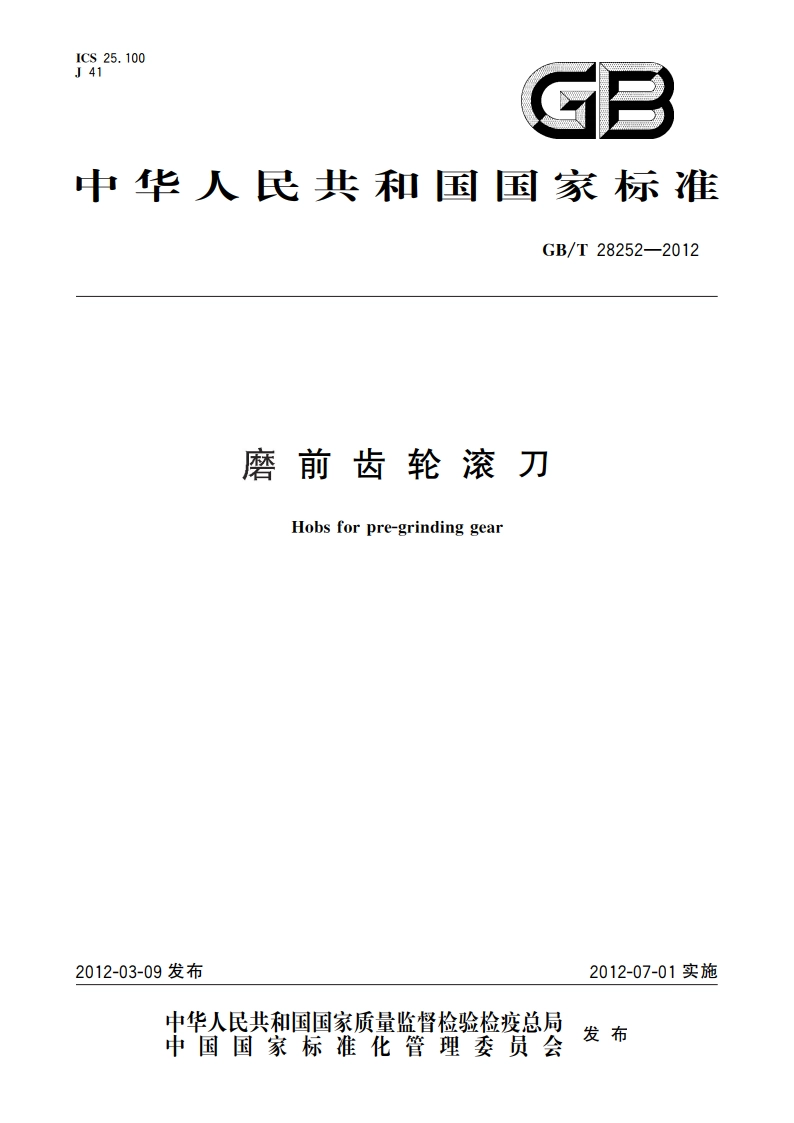

磨前齿轮滚刀 GBT 28252-2012.pdf

GB/T28252-2012磨前齿轮滚刀1范围本标准规定了整体磨前齿轮滚刀的基本型式和尺寸、技术条件、标志和包装的基本要求。本标准适用于模数1mm10mm(按GB/T1357)的滚刀。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1357通用机械和重型机械用圆柱齿轮模数GB/T6132铣刀和铣刀刀杆的互换尺寸GB/T9943高速工具钢3型式和尺寸3.1滚刀的型式和尺寸按图1和表1的规定。3.2滚刀做成零度前角、单头、右旋、容屑槽为平行于轴线的直槽。按用户要求，滚刀可做成左旋。3.3滚刀的轴台直径及偏差由制造厂决定，其尺寸尽可能取大些。3.4滚刀的键槽尺寸及偏差应符合GB/T6132的规定。3.5滚刀的计算尺寸应符合附录A的规定，滚刀的轴向齿形尺寸应符合附录B的规定。3.6标记示例：模数m=2.5mm齿顶凸角为型的左旋磨前齿轮滚刀标记为：磨前齿轮滚刀m2.5LGB/T28252-2012AAAAAAAAAAAA图11
