硫化促进剂 NOBS (N-氧二乙撑-2-苯骈噻唑次磺酰胺) GBT 8829-1988.pdf

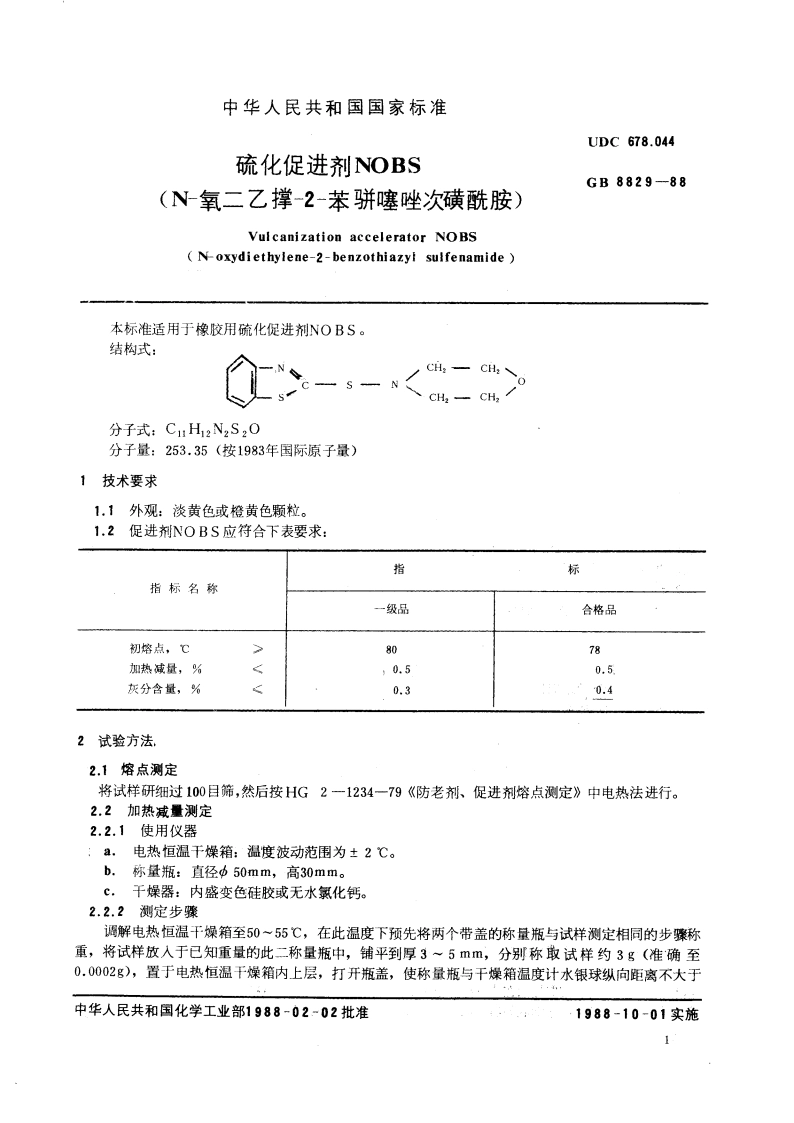

中华人民共和国国家标准UDC678.044硫化促进剂NOBSGB8829-88(N氧二乙撑2-苯骈噻唑次磺酰胺)Vulcanization accelerator NOBSN-oxydiethylene-2-benzothiazyl sulfenamide本标准适用于橡胶用硫化促进剂NOBS。结构式：-分子式：C1:H12N2S,O分子量：253.35（按1983年国际原子量）1技术要求1.1外观：谈黄色或橙黄色颗粒。1,2促进剂NOBS应符合下表要求：指标指标名称一级品合格品初熔点，8078加热减量，%；0.50.5灰分含量，%0.30.42试验方法，2.1熔点测定将试样研细过100目筛，然后按HG2一1234一79防老剂、促进剂熔点测定中电热法进行。2.2加热减量测定2.2.1使用仪器:a,电热恒温干燥箱：温度波动范围为2。b.称量瓶：直径中50mm,高30mm。，干燥器：内盛变色硅胶或无水氯化钙。2.2.2测定步骤调解电热恒温干燥箱至5055，在此温度下预先将两个带盖的称量瓶与试样测定相同的步骤称重，将试样放入于已知重量的此二称量瓶中，铺平到厚35mm,分别称取试样约3g(准确至0.0002g),置于电热恒温干燥箱内上层，打开瓶盖，使称量瓶与干燥箱温度计水银球纵向距离不大于中华人民共和国化学工业部1988-02-02批准1988-10-01实施
