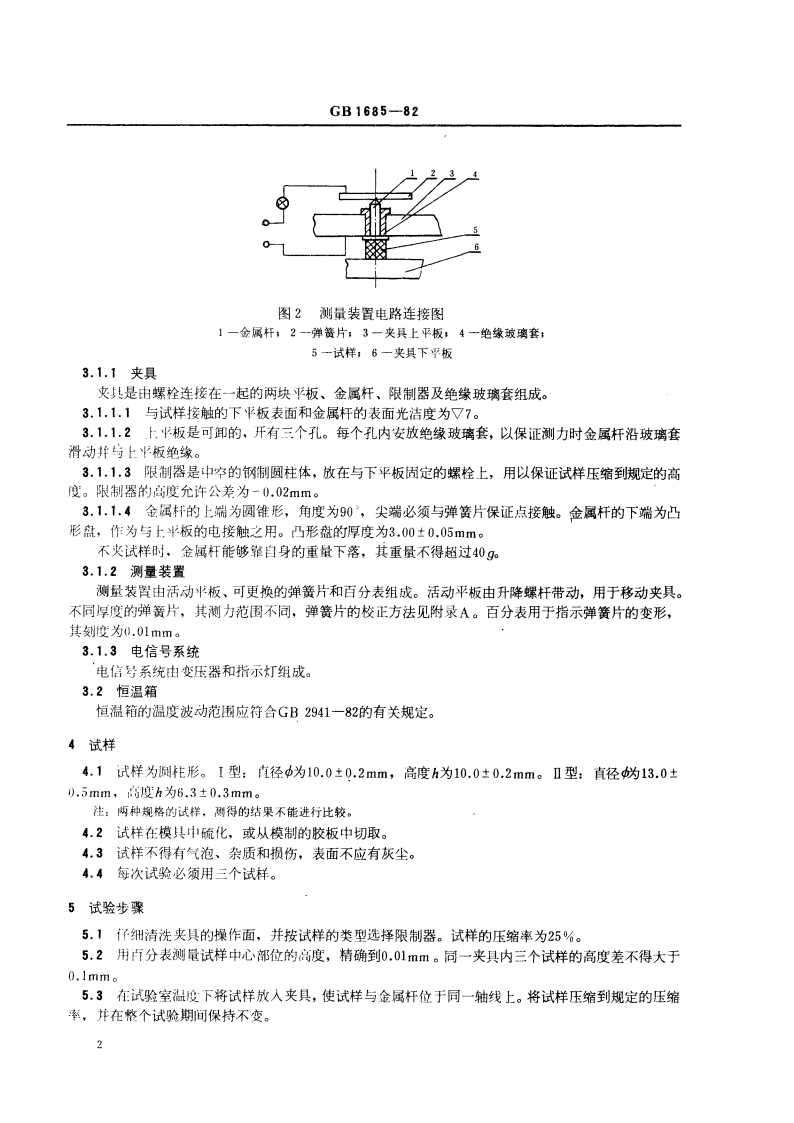

GB1685-82Q图2测量装置电路连接图1一金属杆；2一弹簧片：3一夹具上平板：4一绝缘玻璃套5一试样，6一夹具下平板3.1.1夹具夹其是由螺栓连接在一起的两块平板、金属杆、限制器及绝缘玻璃套组成。3.1.1.1与试样接触的下平板表面和金属杆的表面光洁度为又7。3.1.1.2上.平板是可卸的、开有三个孔。每个孔内安放绝缘玻璃套，以保证测力时金属杆沿玻璃套滑动并与上平板绝缘。3.1.1.3限制器是中空的钢制圆柱体，放在与下平板固定的螺栓上，用以保证试样压缩到规定的高度。限制器的高度允许公差为一0.02mm。3.1.1.4金属杆的上端为圆锥形，角度为90，尖端必须与弹簧片保证点接触。金属杆的下端为凸形盘，作为与上平板的电接触之用。凸形盘的厚度为3,000.05mm。不夹试样时，金属杆能够雏自身的重量下落，其重景不得超过403.1.2测量装置测量装置由活动屮板、可更换的弹簧片和百分表组成。活动平板由升降蝶杆带动，用于移动夹具。不同厚度的弹簧片，其测力范围不同，弹簧片的校正方法见附录A。百分表用于指示弹簧片的变形，其刻度为0.01mm。3.1.3电信号系统电信号系统由变压器和指示灯组成。3.2恒温箱恒温箱的温度波动范围应符合GB2941一82的有关规定。4试样4.1试样为圆柱形。I型：直径为10.00.2mm,高度h为10.00.2mm。1型：直径妫13.00.5mm,的度h为6.30.3mm。注：两种规格的试样，测得的结果不能进行比较。4.2试样在模其中硫化，或从模制的胶板中切取。4.3试样不得有气泡、杂质和损伤，表面不应有灰尘。4.4每次试验必须用三个试样。5试验步骤5.1仔细清洗夹具的操作面，并按试样的类型选择限制器。试样的压缩率为25%。5.2用片分表测量试样中心部位的高度，精确到0.01mm。同一夹具内三个试样的高度差不得大于0.1mm。5.3在试验室温度下将试样成入夹具，使试样与金属杆位于同一轴线上。将试样压缩到规定的压缩率，并在整个试验期间保持不变。2GB1685-825.4仍在试验室温度下，在试样压缩后30。”mn时测量压缩力。测量误差不大于2%。5.4.1选用测力范围适宜的弹簧片，安放在弹簧片夹持器上，调整百分表指针，使之位于零点。5.4.2接通电源，把夹具放在可升降的活动板上，并使金属杆与百分表的测量杆位于同一轴线。5.4.3打开指示灯开关，扳动手柄使活动板上升，直至夹具的金属杆与测力弹簧片接触为止。此时指示灯亮，弹簧片不应变形，并要求指针仍位于零点。5.4.4扳动于柄，使活动板继续上升至指示灯熄灭，此时弹簧片产生变形。如果弹簧片的变形（百分表示值)小于0.40mm,则更换一片较薄的弹簧片；如果弹簧片的变形大于1.10mm,则更换片较厚的弹簧片，使弹簧片的变形在0.401.10mm的范围内。重复测量三次，记录百分表的示值，取其平均值。示值与平均值的允许偏差为0.02mm。5.4.5扳动手柄，使活动板下降。移动夹具，用同样的方法测量和计算同一夹具中的另外二个试样的压缩力。测量同一夹具的三个试样必须在2min内完成。5.5测完后，将压缩的试样（带有夹具），置于规定温度的恒福箱中。如果测定试样在液体介质中的压缩应力松驰性能，则必须在密闭容器内进行。5.6在恒温箱中放置一定时间后，取出夹具或容器，在试验室温度下冷却2h。对于在液体介质中进行试验的试样，夹具从容器中取出后用滤纸擦干或用汽袖洗涤，洗涤时间不得超过30s。5.7按5.4.15.4.5的步骤，测量松驰后每个试样的压缩力。6试样在恒温箱中的放置时间和温度6.1在恒温箱中的放置时间可选用：2402h962h:482hs1202h37222hs1442h:1682h。6.2恒温箱的温度一般可以从下列温度中选取：232（标准试验室温度）：1502：701，1752；851：2002：1001，225331252，2503。7试验结果7.1应力松驰系数K按下式计算：FK=-F。式中：F。一试样的初始压缩力，即试样压缩30min时测定的压缩力，N或kgf;一试样在恒温箱中放置t小时后的压缩力，N或kg:7.2应力松弛百分率”(%)按下式计算：F。-初=F。-X1004*(2)式中：F、F同7.1中所述。7.3用应力松弛曲线（即松弛系数与试验时间的关系曲线）表示松弛性能。7.4试验结果取三个测定值的中值。8试验报告3
