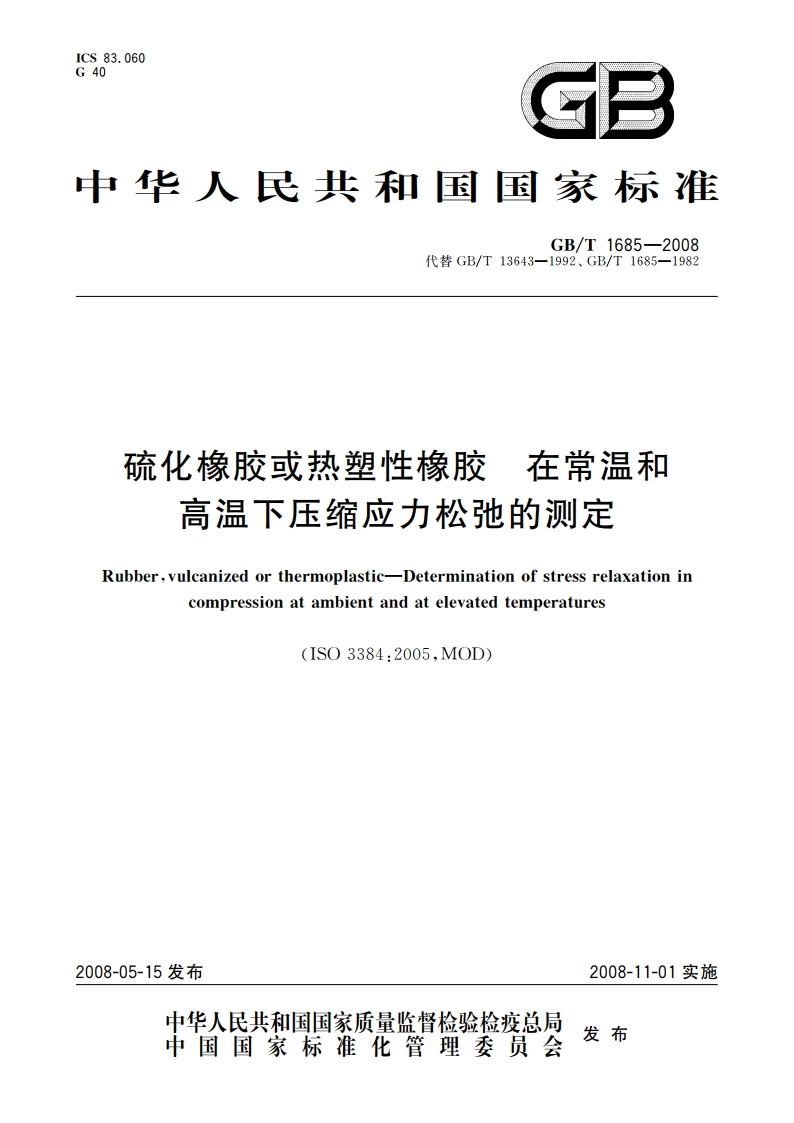

硫化橡胶或热塑性橡胶 在常温和高温下压缩应力松弛的测定 GBT 1685-2008.pdf

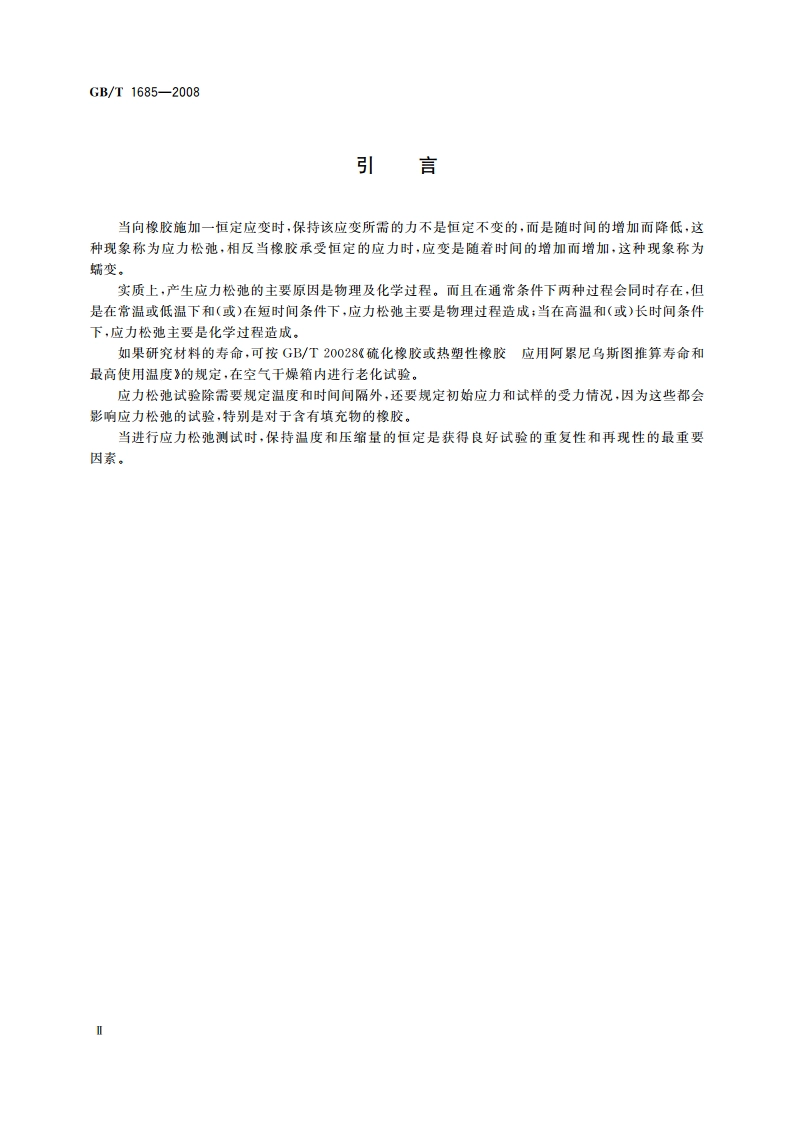

GB/T1685-2008方法A,在试验温度下压缩试样，并在试验温度下测量所有的压缩力。方法B,在标准实验室温度下压缩试样，并测量所有的压缩力，试样在试验温度下进行贮存。注1：方法A和方法B两种方法测量所获得的试验结果不能比较，方法的选用取决于试险目的。因此，对于基础研究和在高温密封方面应用中首选A法，如果应用中存在温度是从常温到高温循环问题的，推荐使用B法，注2：对于特定目的，可以使用其他方法，如在标准实验室讯度下压霜试样，并在不同讯度下测量其压缩力。5仪器5.1压缩装置由两块平行且高度抛光的平板材组成。平板应具有较高的表面粗糙度、平行度和刚度、压缩板由镀铬材料、不锈钢或其他耐腐蚀材料制造而成，试样在两块板之间压缩。当压缩装置被拆开后，压缩板的平面度应在0.01mm范围内。表面粗髓度Ra不能低于0.4m(见1S04287)。当压缩装置组装后，没有安装试样时，两压缩板之间的间隙不应超过0.01mm。当安装上试样并施加负荷后，两个压缩板弯曲度都不得超过0.01mm。压缩板应有足够的尺寸，以保证整个压缩试样全部处在压缩板的压缩范围之内，并能自由横向伸展。对于环形试样，在压缩板中心位置上应有直径至少为2mm的贯穿孔，以提供平衡的压力和环形试样内部液体的循环。将压缩装置连接到适当的设备上，在规定的速度下，将试样压缩到规定的压缩量，并测量压缩力且精确到1%。在整个试验期间，此装置能够调节并保持一定的压缩量，而且此装置可置于规定试验温度的恒温箱中。5.2作用力的测量装置作用力测量装置能在所需的范围内测量作用力，测量精度为1%。应首选具有能在整个试验过程中监测压缩力的装置。通过这个装置可测量压缩应力随时间连续变化的过程，在整个试验过程中，试样的形变应保持在士0.01mm之间。另一方法，是用压缩试验机在规定的时间间隔内测量作用力，在这种情况下，测量试样使压缩有轻微地增加的力，这种增加的压缩应尽量成小，任何情况下对于杠杆式应力松弛仪器所施加的力不能大于1N。对于应力-应变式的应力松弛仪器，所施加的力不大于0.05mm应变所对应的应力。领外的压缩使试样产生的所有的力都应作用在测力装置上，每次测量时，压缩装置的测量精度应保持在士0.01mm以内。5.3试验箱符合GB/T3512的要求。对于在空气中的试验，应使用具有良好的均匀加热的空气烘箱，并配各适当的温度控制装置，其温度控制精度应达到7.2规定的公差范围。对于在液体中的试验，压缩装置应完全浸泡在试验所规定的液体中，而对于有挥发性或有毒性的液体，压缩装置应完全浸在密闭的容器中。这样就可以保证液体能通过压缩板的中心孔自由循环，用适合控制的加热器将试验液体的温度控制在规定的温度范围内。另一种方法是将液体和压缩装置放在规定的烘箱中。5.4测温装置用符合要求的传越器元件，温度传感器应安装在距试样表面不超过2m的压缩板内。6试样6.1试样的类型和制备6.1.1要求试样通过模压或者按照GB/T2941从模压胶片或产品上裁取。2
