硫化橡胶 人工气候老化试验方法碳弧灯 GBT 15255-2015.pdf

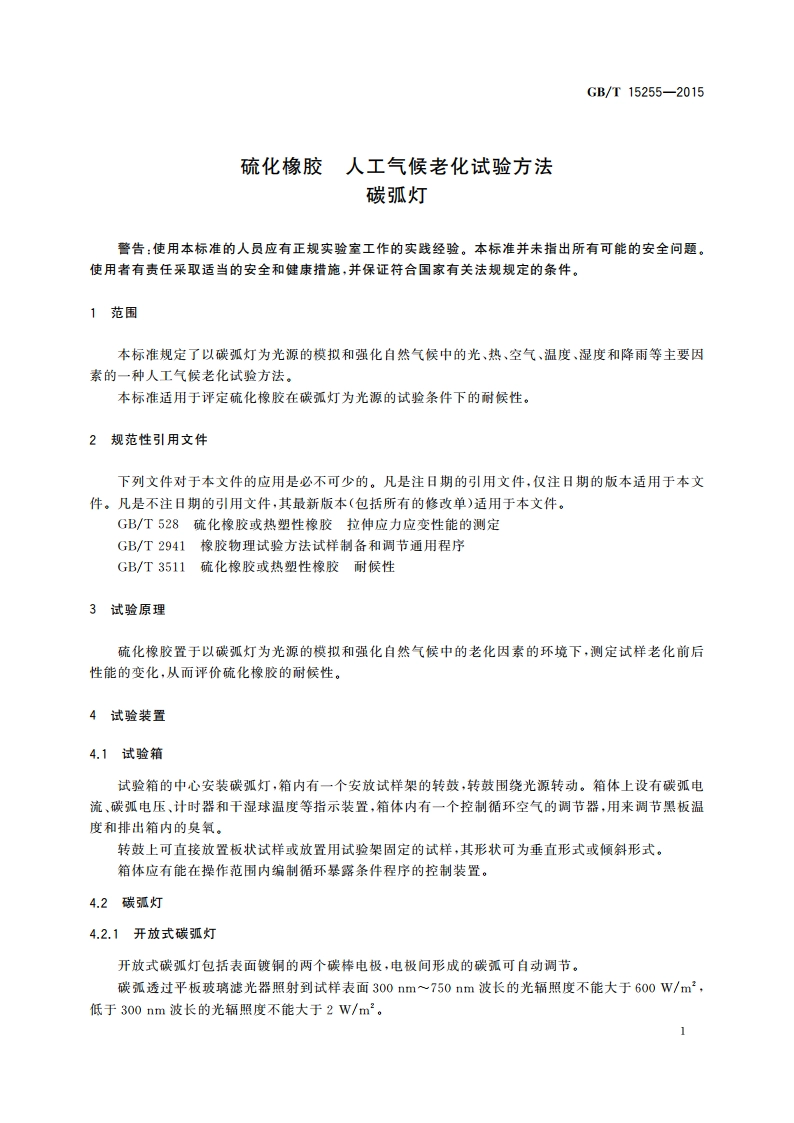

GB/T15255-2015硫化橡胶人工气候老化试验方法碳弧灯警告：使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围本标准规定了以碳弧灯为光源的模拟和强化自然气候中的光、热、空气、温度、湿度和降雨等主要因素的一种人工气候老化试验方法。本标准适用于评定硫化橡胶在碳弧灯为光源的试验条件下的耐候性。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T2941橡胶物理试验方法试样制备和调节通用程序GB/T3511硫化橡胶或热塑性橡胶耐候性3试验原理硫化橡胶置于以碳弧灯为光源的模拟和强化自然气候中的老化因素的环境下，测定试样老化前后性能的变化，从而评价硫化橡胶的耐候性。4试验装置4.1试验箱试验箱的中心安装碳弧灯，箱内有一个安放试样架的转鼓，转鼓围绕光源转动。箱体上设有碳弧电流、碳弧电压、计时器和干湿球温度等指示装置，箱体内有一个控制循环空气的周节器，用来调节黑板温度和排出箱内的臭氧。转鼓上可直接放置板状试样或放置用试验架固定的试样，其形状可为垂直形式或倾斜形式。箱体应有能在操作范围内编制循环暴露条件程序的控制装置。4.2碳弧灯4.2.1开放式碳弧灯开放式碳弧灯包括表面度铜的两个碳棒电极，电极间形成的碳弧可自动周节。碳弧透过平板玻璃滤光器照射到试样表面300nm750nm波长的光辐照度不能大于600W/m2,低于300nm波长的光辐照度不能大于2W/m2。GB/T15255-20154.7喷水系统4.7.1喷水系统通过试验箱内的喷嘴将试样表面均匀喷湿和迅速冷却。喷水管道应由不与水反应和不污染水的不锈钢、塑料或其他材料制成。为了满足水的纯度要求，可在喷水系统上连接水质处理装置，如过滤器和水质软化器等。4.7.2在规定条件下，可用蒸馏水、软化水或去离子水间歇喷淋试样表面。水的pH值为68，水内固体含量小于20pPm。喷淋水不应在试样面上留下明显的沉淀物和污迹。5试验条件5.1工作的弧电压和弧电流工作的弧电压和弧电流应符合表2的规定。表2碳弧灯设备的操作条件类型项目A、AHD、DHE、EHH、HH线电压V208250W120145N孤电压V4852W1517交流5862交流弧电流/A1214直流5862直流球面玻璃滤光器平板玻璃5.2黑板温度黑板温度一般规定为(63士3)。根据材料的特性和使用条件也可选用(55士3)或其他温度，但应在报告中注明。测定黑板温度时，将黑板温度计固定在试样架上，涂黑的金属表面对着光源，黑板温度的正确读数为不喷水时温度达到稳定后的读数，5.3相对湿度相对湿度一般规定为(65士5)%。如果另有规定也可使用其他相对湿度，但应在报告中注明。5.4喷水周期喷水周期一般规定为102min光照接着18min喷水光照。如果另有规定也可采用48min光照接着12min喷水光照，但应在报告中注明。5.5暴露时间双方商定的暴露时间(h),或试样性能变化至某一规定值所需的暴露时间()。
