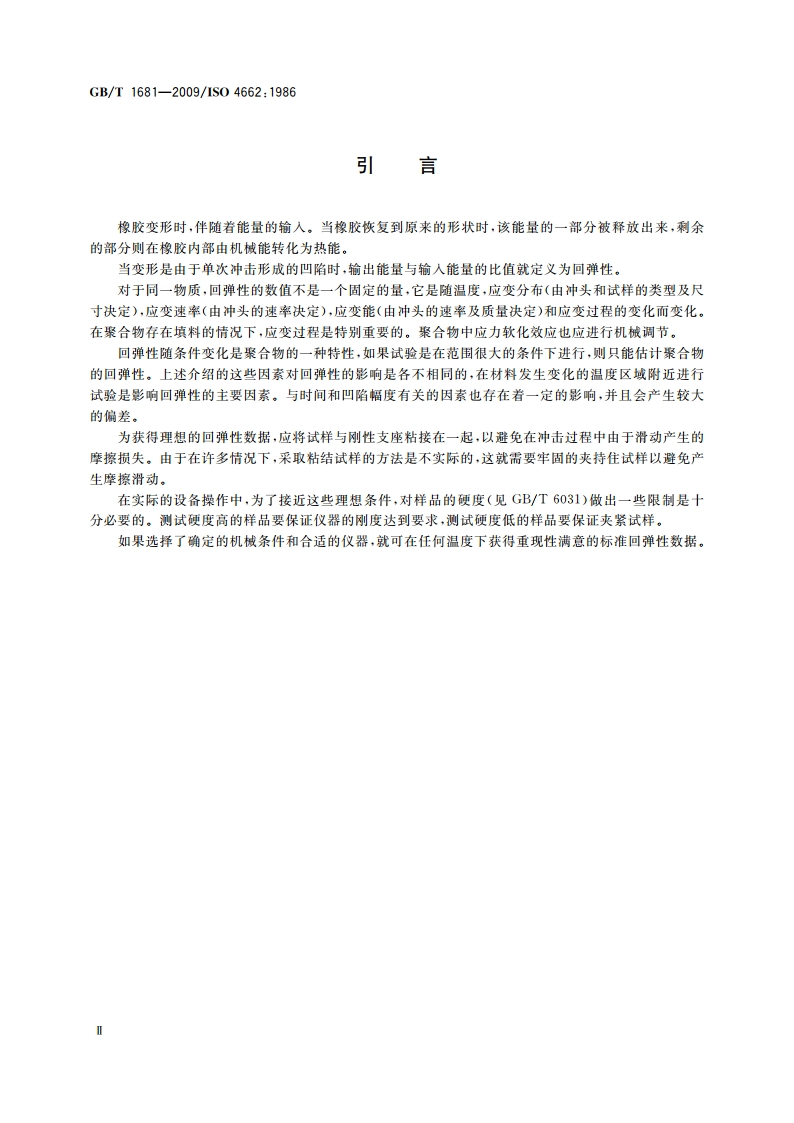

GB/T1681-2009/104662:19864仪器4.1概述试验仪器由1个摆状、单自由度的机械摆动装置和1个试样夹具组成。将两部分以适当的方式装配在一起以测量回弹性，为了调节或检查摆动装置，其中的每一部分都可拆卸下来。还应配置测量摆锤回弹高度的装置，或者是以一经过校正的刻度尺或以电信号来测量，凡是符合上述规定的各种设计的实用仪器都可使用（参见附录B)。注：各种仅器都应设计成可在各种参数规定的范围内操作并经过准确校正，使之可得出基本相同的回弹性数值。4.2摆动装置摆动装置是由一个摆杆和半球形摆锤组成，摆锤可在重力作用下沿弧形轨道运动，也可在弹簧或扭转钢丝的回复力作用下作线性运动。在冲击点，球形冲头速度是水平方向的，即冲头与试样的接触方向应与试样垂直，4.2.1刻度尺（见图1）R10010.9900.80.70.7800670050.530.4-600.40.3500.30.20.290、300.10.1-201000a6a)均匀刻度尺b)平方刻度尺（符合定律R)。)非线性平方刻度尺符合定律受ar(1-0.5R)图1刻度尺示例对于由重力而产生的回弹力的摆，回弹性R由下式计算：R=合式中：h一回弹高度；H一降落高度。用刻度尺测量水平回弹距离和回弹的角度都是很方便的，特别是对于刚性摆。对于由扭转钢丝或弹簧的作用力而产生的回弹性的摆，其回弹性R由下式计算：2
