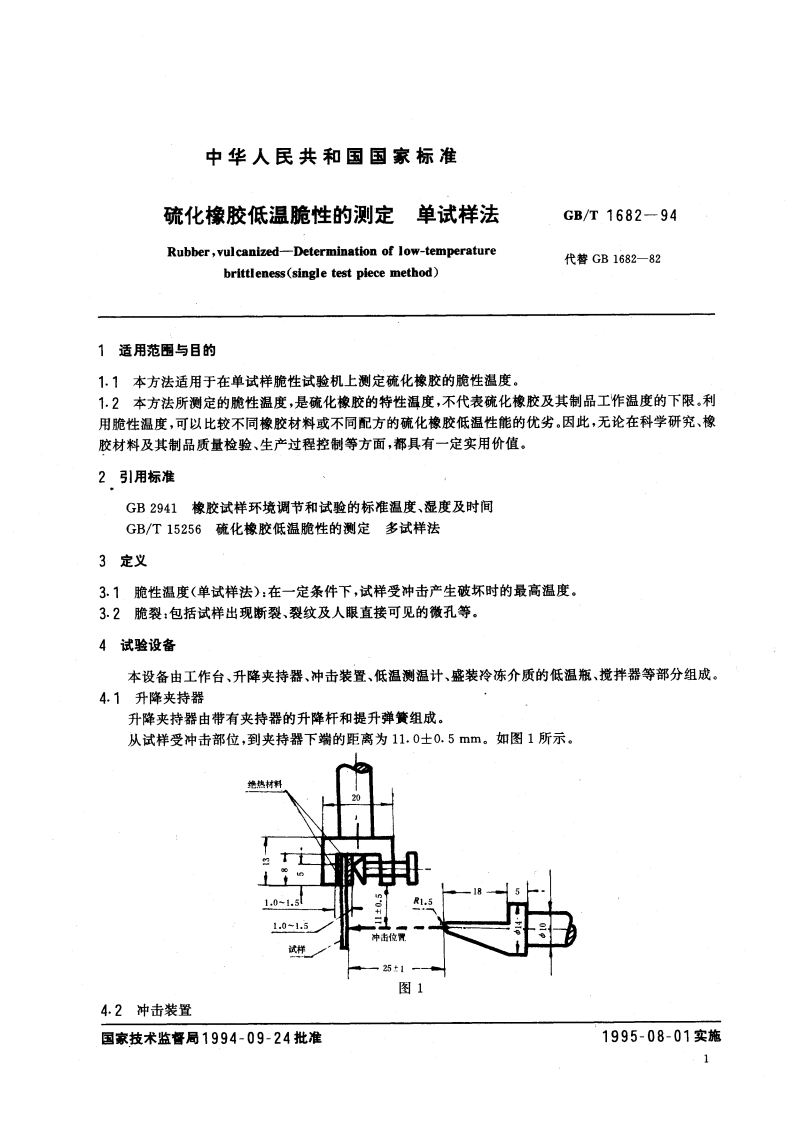

硫化橡胶低温脆性的测定 单试样法 GBT 1682-1994.pdf

GB/T1682-94向低温瓶中注入传热介质（一般为工业乙醇），其注入量应保证夹持器的下端到液面的距离为75土10mm.7.2缓缓搅拌下，向传热介质中加入致冷剂（一般采用干冰），并调配到所需温度。7.3提起升降夹持器，将试样垂直夹在夹持器上（如图1）。夹的不宜过紧或过松，以防止试样变形或脱落。7.4按下夹持器，开始冷冻试样，同时启动时序控制开关（或按动秒表）计时。试样冷冻时间规定为3.085min。试样冷冻期间，冷冻介质温度波动不得超过土1。7.5提起升降夹持器，使冲击器在半秒钟内冲击试样。7.6取下试样，将试样按冲击方向弯曲成180，仔细观察有无破坏。7.7试样经神击后（每个试样只准冲击一次），如出现破坏时，应提高冷冻介质的温度，否则降低其温度，继续进行试验。通过反复试验，确定至少有两个试样不破坏的最低温度和至少一个试样破坏的最高温度，如这两个结果相差不大于1时，即试验结束。8试验结果与处理,8.1试样出现破坏的最高温度，就是该试验品的脆性温度（单试样法）。8.2温度值应精确到1。9试验报告试验报告应包括以下内容：a.试验方法标准，b.脆性温度（单试样法）：c.试样破坏情况：d.使用的传热介质和致冷剂。建议产品标准中橡胶脆性温度的测定积极采用GB/T15256方法。现采用GB/T1682方法的可进行GB/T15256和GB/T1682方法的对比试验，积累数据，向GB/T15256方法转换。附加说明：本标准由中华人民共和国化学工业部提出。本标准由化工部北京橡胶工业研究设计院归口。本标准由沈阳第四橡胶厂负责起草。本标准主要起草人脱锐、吕和仁、李兆云。
