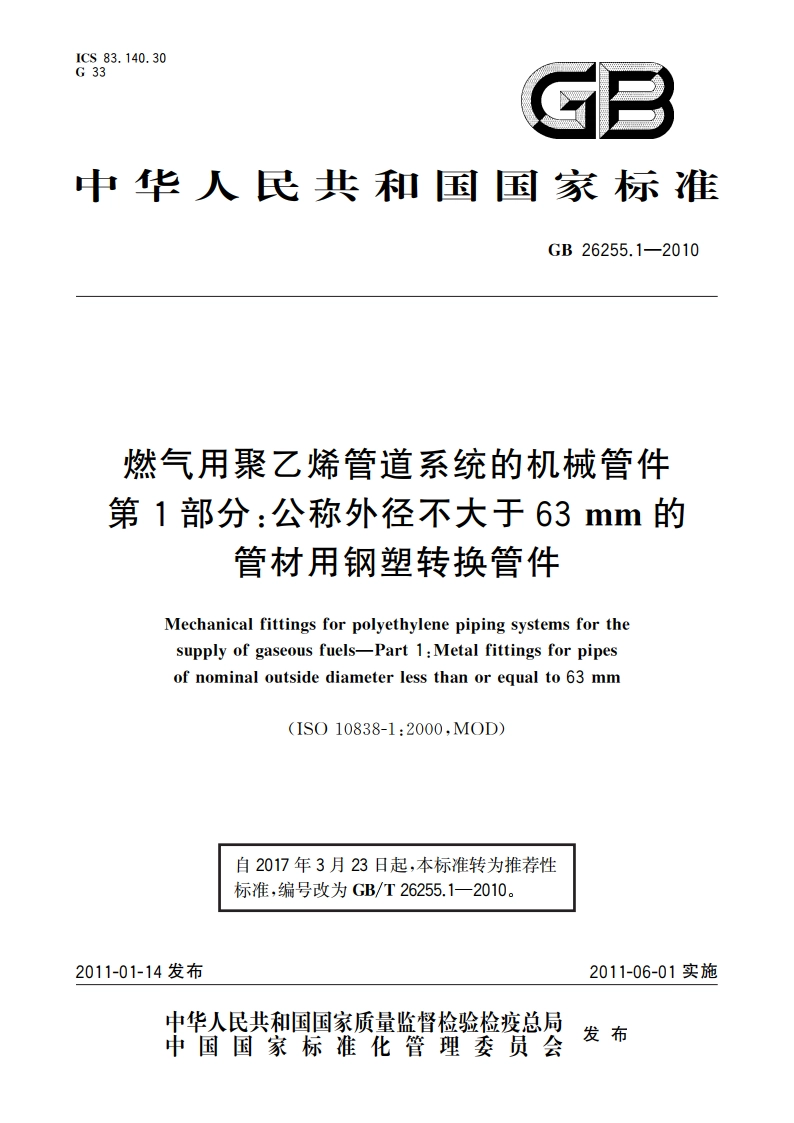

燃气用聚乙烯管道系统的机械管件 第1部分：公称外径不大于63 mm的管材用钢塑转换管件 GBT 26255.1-2010.pdf

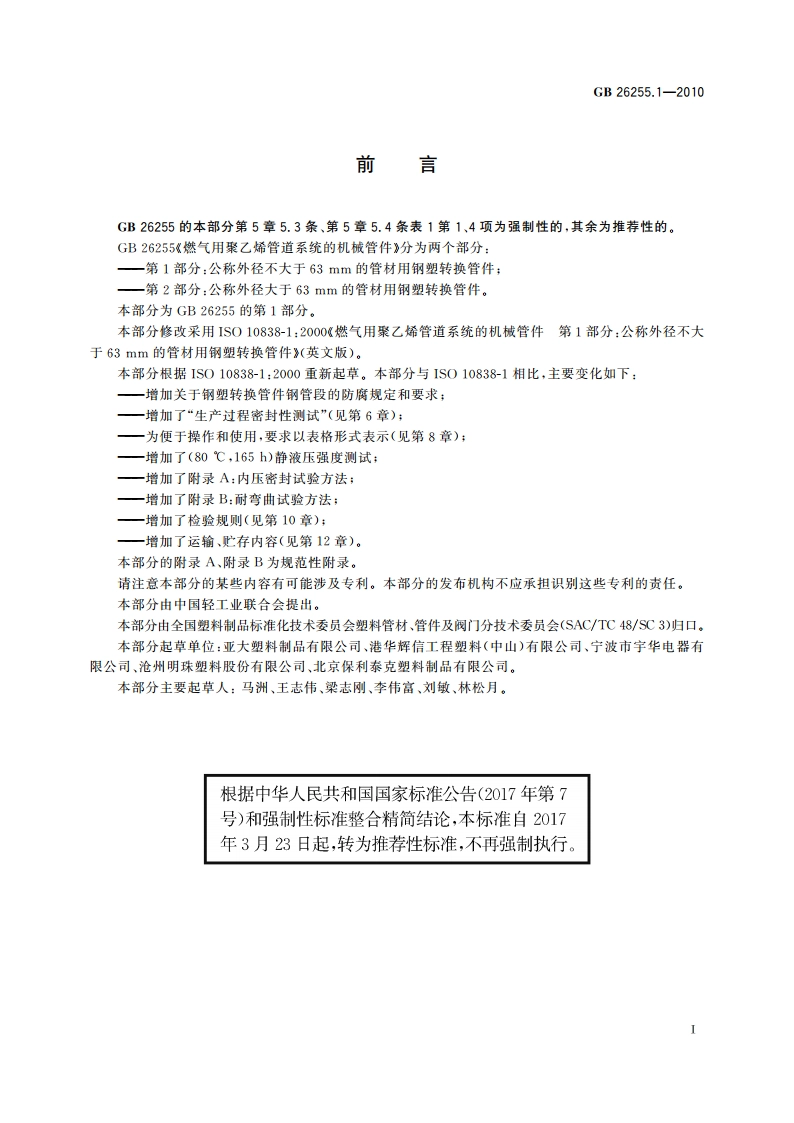

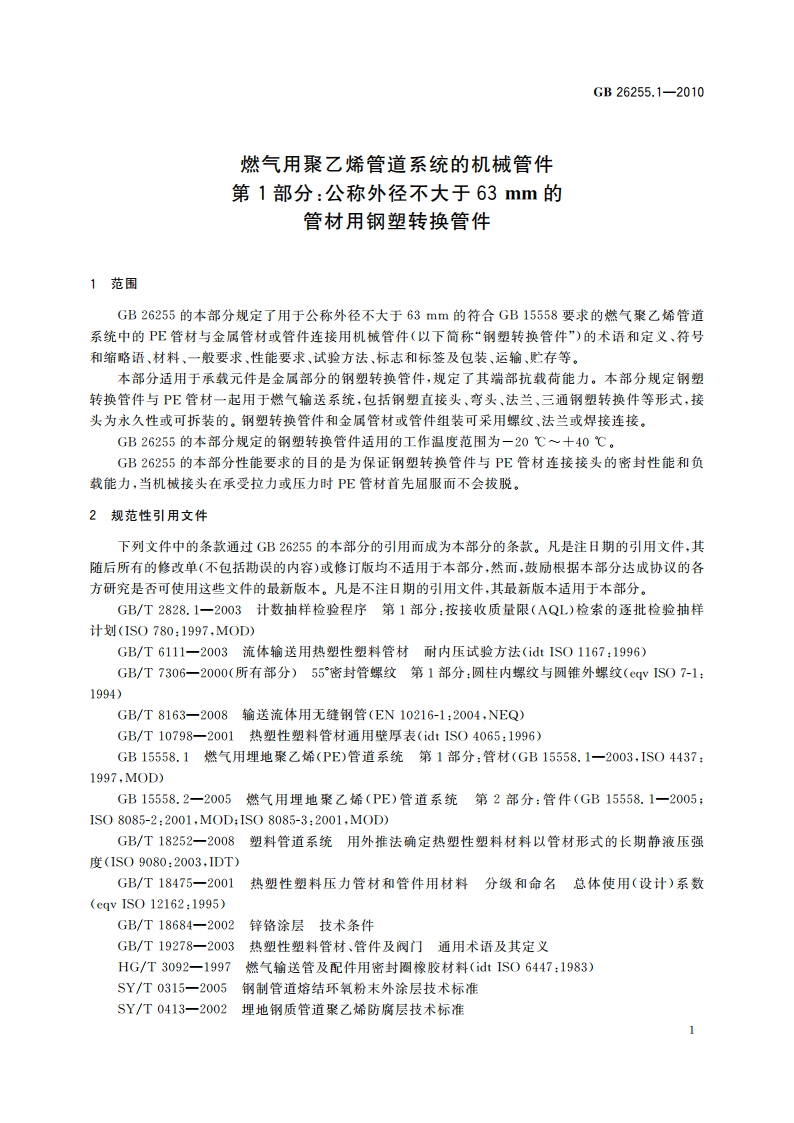

GB26255.1-2010前言GB26255的本部分第5章5.3条、第5章5.4条表1第1、4项为强制性的，其余为推荐性的GB26255燃气用聚乙烯管道系统的机械管件分为两个部分：一第1部分：公称外径不大于63mm的管材用钢塑转换管件；一第2部分：公称外径大于63mm的管材用钢塑转换管件。本部分为GB26255的第1部分。本部分修改采用1S010838-1:2000燃气用聚乙烯管道系统的机械管件第1部分：公称外径不大于63mm的管材用钢塑转换管件（英文版）。本部分根据1S010838-1:2000重新起草。本部分与1S010838-1相比，主要变化如下：一增加关于钢塑转换管件钢管段的防腐规定和要求；一增加了“生产过程密封性测试”（见第6章）：一为便于操作和使用，要求以表格形式表示（见第8章）：一增加了(80，165h)静液压强度测试：一增加了附录A:内压密封试验方法；增加了附录B:耐弯曲试验方法；一增加了检验规则（见第10章）：一增加了运输、贮存内容（见第12章）。本部分的附录A、附录B为规范性附录。请注意本部分的某些内容有可能涉及专利。本部分的发布机构不应承担识别这些专利的责任。本部分由中国轻工业联合会提出。本部分由全国塑料制品标准化技术委员会塑料管材、管件及阀门分技术委员会(SAC/TC48/SC3)归口。本部分起草单位：亚大塑料制品有限公司、港华辉信工程塑料（中山）有限公司、宁波市宇华电器有限公司、沧州明珠塑料股份有限公司、北京保利泰克塑料制品有限公司。本部分主要起草人：马洲、王志伟、梁志刚、李伟富、刘敏、林松月，根据中华人民共和国国家标准公告(2017年第7号)和强制性标准整合精简结论，本标准自2017年3月23日起，转为推荐性标准，不再强制执行。GB26255.1-2010燃气用聚乙烯管道系统的机械管件第1部分：公称外径不大于63mm的管材用钢塑转换管件1范围GB26255的本部分规定了用于公称外径不大于63mm的符合GB15558要求的燃气聚乙烯管道系统中的PE管材与金属管材或管件连接用机械管件（以下简称“钢塑转换管件”）的术语和定义、符号和缩咯语、材料、一般要求、性能要求、试验方法、标志和标签及包装、运输、贮存等。本部分适用于承载元件是金属部分的钢塑转换管件，规定了其端部抗载荷能力。本部分规定钢塑转换管件与PE管材一起用于燃气输送系统，包括钢塑直接头、弯头、法兰、三通钢塑转换件等形式，接头为永久性或可拆装的。钢塑转换管件和金属管材或管件组装可采用螺纹、法兰或焊接连接，GB26255的本部分规定的钢塑转换管件适用的工作温度范围为一20十40。GB26255的本部分性能要求的目的是为保证钢塑转换管件与PE管材连接接头的密封性能和负载能力，当机械接头在承受拉力或压力时PE管材首先屈服而不会拔脱。2规范性引用文件下列文件中的条款通过GB26255的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划(1S0780:1997,MOD)GB/T6111一2003流体输送用热塑性塑料管材耐内压试验方法(idIS01167:1996)GB/T7306一2000（所有部分）55”密封管螺纹第1部分：圆柱内螺纹与圆锥外摞纹(cqv1S07-1:1994)GB/T8163一2008输送流体用无缝钢管(EN10216-1:2004,NEQ)GB/T10798一2001热塑性塑料管材通用壁厚表(idt1S04065:1996)GB15558.1燃气用埋地聚乙烯(PE)管道系统第1部分：管材(GB15558.1一2003，IS04437:1997,M0D)GB15558.2一2005燃气用埋地聚乙烯(PE)管道系统第2部分：管件(GB15558.1一2005：IS08085-2:2001,M0D:IS08085-3:2001,M0D)GB/T18252一2008塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度(1S09080:2003,IDT)GB/T18475一2001热塑性塑料压力管材和管件用材料分级和命名总体使用（设计）系数(eqv IS012162:1995)GB/T186841-2002锌铬涂层技术条件GB/T19278一2003热塑性塑料管材、管件及阀门通用术语及其定义HG/T3092一1997燃气输送管及配件用密封圈橡胶材料(idt IS06447:1983)SY/T0315一2005钢制管道熔结环氧粉末外涂层技术标准SY/T0413一2002埋地钢质管道聚乙烯防腐层技术标准GB26255.1-20103术语和定义GB/T19278一2003确立的以及下列术语和定义适用于GB26255的本部分。3.1最大工作压力maximum operating pressure正常条件下，管道系统中允许连续使用的流休最大工作压力。3.2机械管件mechanical fitting用于PE管材与金属管材及管件装配的一类管件，包括一处或多处压紧区域以提供整体压力、密封性和端部抗找荷能力。3.3钢塑转换管件stee-PE-transition fitting包括钢管部分和PE管部分的一类机械管件。3.4连接端完全抗载荷能力full-end-load resistance钢塑转换管件的装配设计和特性应保证在任何负荷情况下管材首先失效而不会从机械接头中拔脱。3.5刚性内插件stiffener insert管状刚性内部增强件，为PE管材提供永久支撑以防在管壁中受径向压力时蠕变拔脱。3.6锁紧环grip ring固定钢塑转换接头中的PE管以防止从管件中拔脱的环，注：在某些情况下，刚性内插件也组成一个（锁）紧环，3.7d,最小内径minimum bore钢塑转换管件任何横截面上测量内径的最小值。3.8管件组装fitting assembly通过钢塑转换管件将金属管材或管件与PE管材或管件连接成的完整的钢塑转换管件装配系统。3.9精度级别accuracy class测量仪表的最大允许误差，用其测量范围的百分比表示。4符号和缩略语下列符号和缩略语适用于GB26255的本部分。CTL持续拉伸载荷d:最小内径MOP最大工作压力MRS最小要求强度PE聚乙烯管壁的横截面面积，用平方毫米表示，以管的平均外径和最小管壁厚度计算2
