煤质颗粒活性炭试验方法 强度的测定 GBT 7702.3-2008.pdf

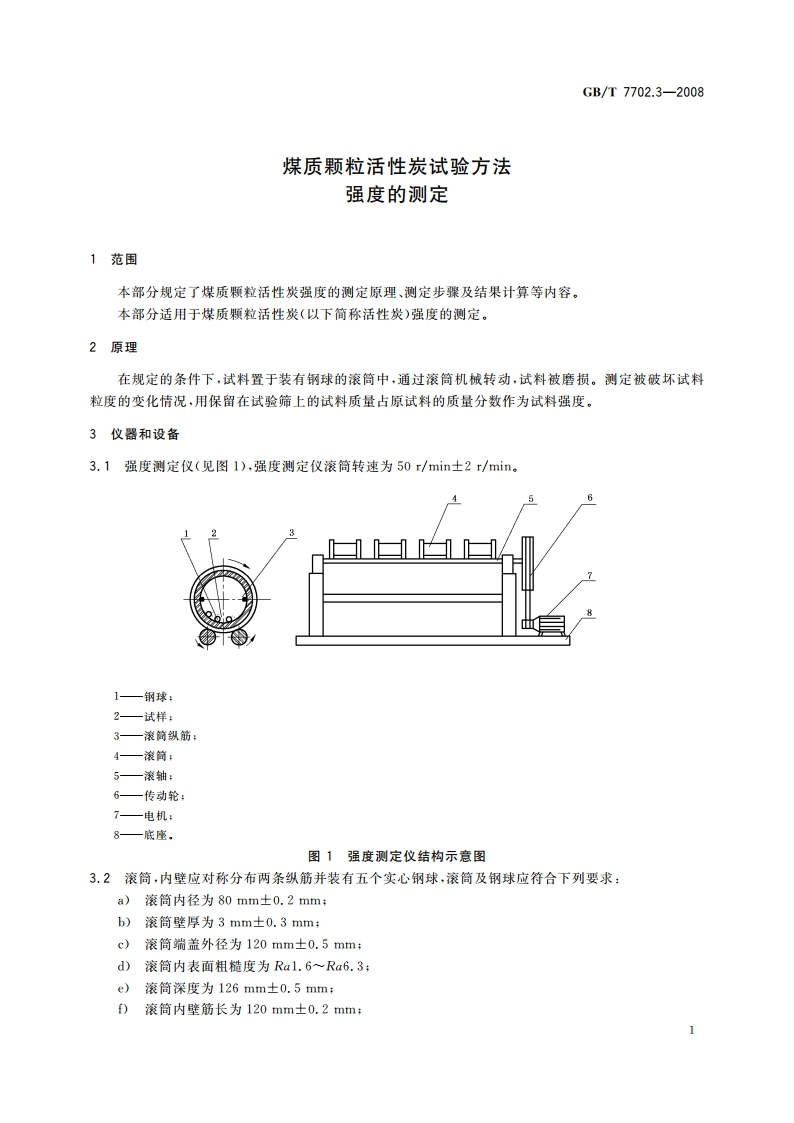

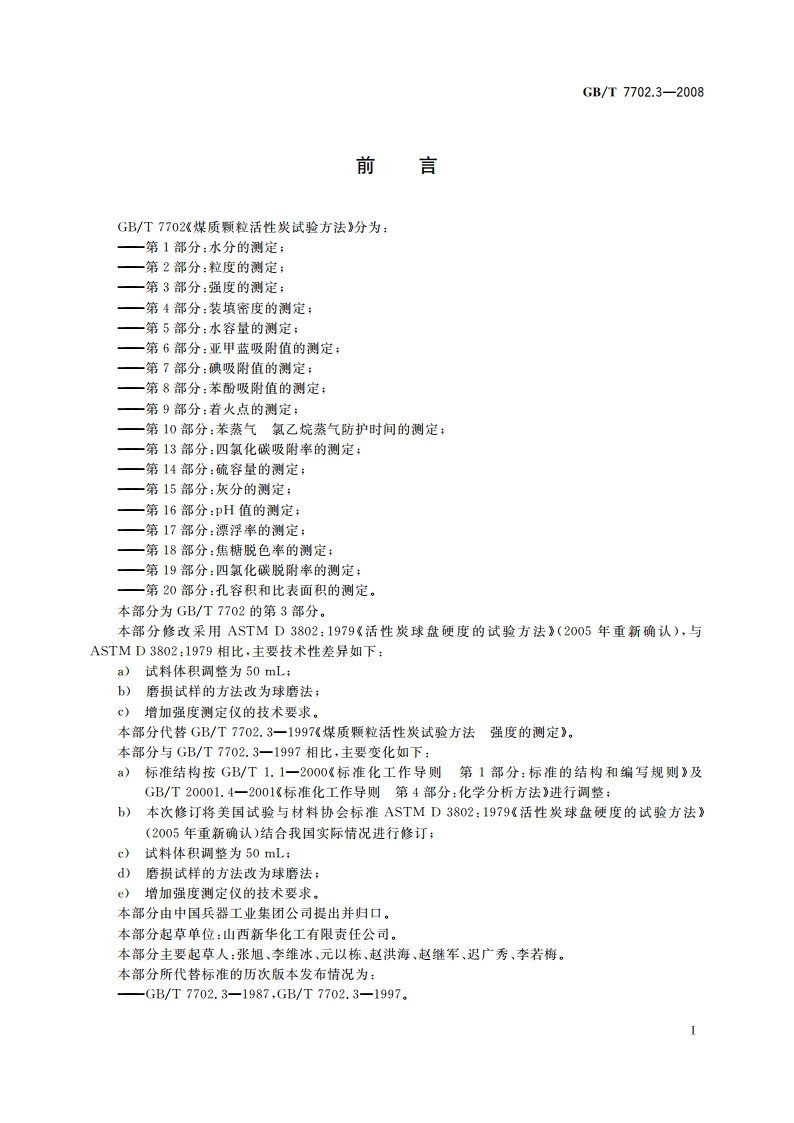

GB/T7702.3-2008g)滚简内壁筋宽为4mm士0.1mm:h)滚筒内壁筋高为10mm士0.1mm:i)钢球直径为14.3mm土0.2mm。3.3振筛机，转速280r/min320r/min:敲击140拍/min160拍/min。3.4试验筛，20050一/方孔。3.5天平，感量0.1g。3.6计时器，分度值5$。3.7电热恒温干燥箱，0C一3003.8干燥器，内装无水氯化钙或变色硅胶。3.9量简，50mL,3.10刷子，普通鬃刷。4试样的制备4.1用四分法取约200mL试样，置于150C士5C的电热恒温干燥箱中，干燥2h(水分符合产品要求的试样不需干燥)，取出放人干燥器中冷却备用。4.2选用适宜的试验筛（标称值不小于2.0mm的柱状活性炭选用1,0mm的试验筛，小于2.0mm的柱状及不规则活性炭选用该产品最小粒度筛层孔径1/2的试验筛)在振筛机上，振筛1mi,除去粉尘。5测定步骤5.1用量筒取50mL经过筛选的试料，在天平上进行称量，精确至0.1g。5.2将称好的试料置于放有五个钢球的滚简内，旋紧滚筒盖，放在强度测定仪的两根转轴上。5.3启动强度测定仪，同时启动计时器，运转5in。5.4取下滚简，取出钢球（不得将试料带出），将试料移至已选好的试验筛上。5.5开启振筛机，同时启动计时器，振筛5min。5.6振筛结束后，收集筛层上及嵌在筛孔上的试料，进行称量，精确至0.1g,6结果计算强度以质量分数w计，数值以%表示，按式(1)计算：w=m式中：一筛层上及嵌在筛孔上试料质量的数值，单位为克(g):m一试料质量的数值，单位为克(g)。7精密度7.1每个样品做两份试料的平行调定，结果以算术平均值表示，计算结果精确至整数位。7.2两次测定结果的差值不大于2%。8试验报告试验报告应包括以下几个方面的内容：a)试样编号：b)使用的标准：2GB/T7702.3-2008c)使用的方法d)试验项目：c)试验结果：D试验人员：g)试验日期。
