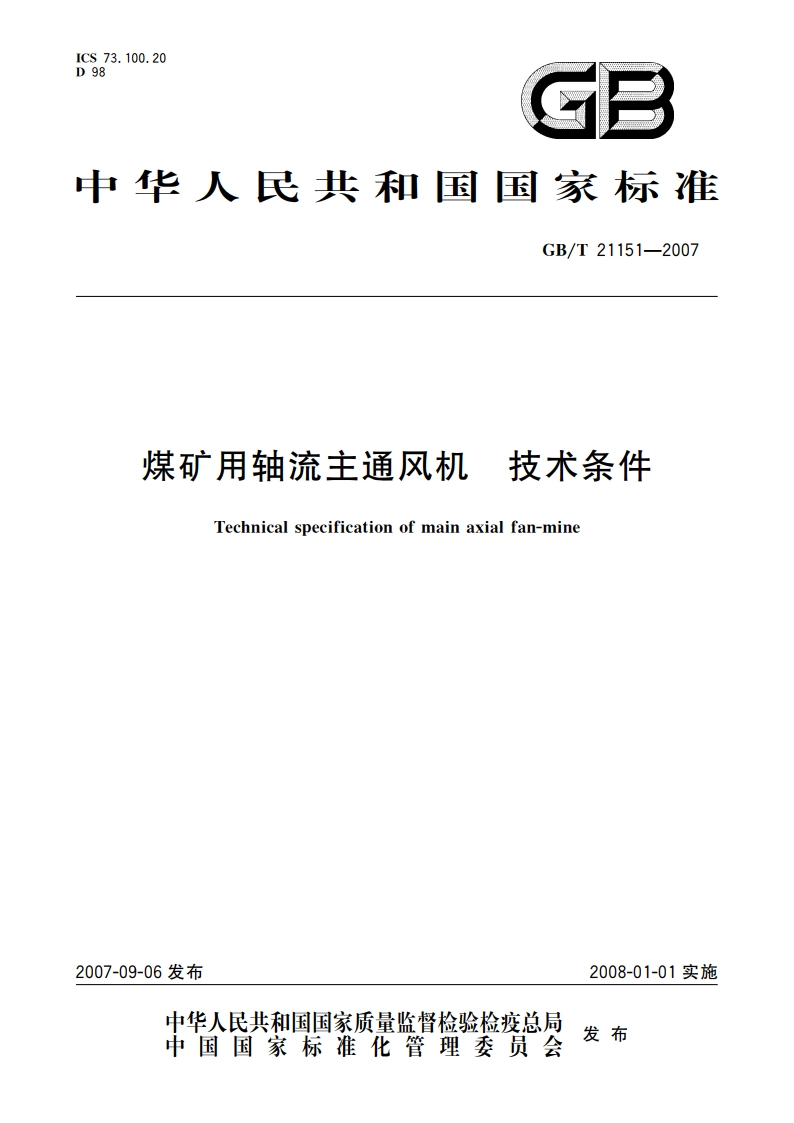

煤矿用轴流主通风机 技术条件 GBT 21151-2007.pdf

GB/T21151-20073.1.2通风机所用材料、配套件应符合相应标准的规定。外购、外协件应经检验合格后才可用于装配。3.1.3通风机一般按水平安装设计，通风机转子直径不大于3150mm时，其设计使用年限为15年：大于3150mm时，设计使用年限为20年。通风机在第一次大修前，安全运行时间应大于13000h。3.1.4通风机的结构型式、规格尺寸及性能参数应符合GB/T3235的规定。若用户有特殊要求，可按合同执行。3.1.5通风机应在机壳设置起吊挂安装用的孔、钩、吊耳或轨道，在机壳的底部设置底脚。有联轴器的应设有保护罩。3.1.6通风机的集流器、机壳、叶轮、叶片、扩散器、消声器等铆焊结构件应有足够的刚度，铆、焊件质量应符合JB/T10213和JB/T10214的规定。3.1.7通风机用铸铁件应符合JB/T6887的规定，铸铝件应符合GB/T9438的规定。3.1.8通风机应进行机械运转试验，试验中通风机应运转平稳且无异常声响。3.1.9通风机主轴承，推荐采用滚动轴承。滚动轴承的正常工作温度不得高于70，最高温度不得超过95C,轴承温升不得超过60。采用滑动轴承的工作温度不得超过75。直联式通风机配套电动机轴承、定子温度和温升应符合相应电动机标准的要求。3.1.10通风机采用消声器结构时，其结构、连接和质量等应符合JB/T6891的规定。3.1,11通风机调节方式可分为运行中动叶可调、静叶可调、停车动叶可调及改变转速等。采用动叶可调或静叶可调控制流量时，通风机应带有叶片角度锁紧装置。调节性能应适应矿井风量、风压的累进式变化。3.1,12在通风机安装时，应在进气段（或进气集流器）和扩散器设置便于检修进、出的，密封性好和可拆卸的人孔门。3.1.13在通风机机壳的最低点处应装设排水用直径大于50mm的疏水管或螺塞。3.1.14按通风机用户要求，可在通风机上增设电动机定子绕组、轴承测温的监测仪表或元件、轴承注油装置或降噪装置等。3.1.15与通风机叶片相邻的机壳部位的保护圈材料厚度不应小于3mm,固定保护的所用材料必须与保护圈材料一致。3.1.16通风机主轴承箱、液压润滑供油装置及连接管路，不允许有液压油或润滑油泄漏。3.1.17通风机动叶片的固有频节不允许在1一3倍转速及叶片传揄频率的士10%以内。3.1.18基础设计时，应保证风机基础的固有频率在0.7r/min1.3r/min或1.6r/min2.4r/min转速范围外。3.1,19通风机机壳与进气段接管、机壳与扩压器之间（或通风机进出口和机壳与进气箱之间）应尽量采用挠性连接。3.1.20通风系统设计应合理布置通风机进口前、出口后的弯头及管道。需改变通风机进口前气流方向时，应加导向装置。3.1.21通风机使用说明书按GB9969.1编写。3.2安全要求3.2.1当通风机配套电动机处于流道内，其电气防爆性能应符合GB3836.1及GB3836.2的规定。防爆电气设备应经检验合格并附合格证和安全标志准用证，证件应在有效期内。3.2.2通风机配套电动机的最大输出功￥不应超过电动机额定功常。3.2.3通风机配套电动机定子绕组的冷态绝缘电阻应不小于50M。3.2.4抽出式通风机叶轮的叶片和机壳（或保护圈）配对金属材料的摩擦火花安全性能，应符合GB/T13813一2001中通风机旋转摩擦火花安全性试脸的规定，并取得检验合格证。3.2.5当通风机的集流器、机壳、隔流腔、叶轮、扩散器等主要零部件为非金属聚合物时，其抗静电和阻燃性应符合MT113的规定，并取得检验合格证。
