煤灰熔融性的测定方法 GBT 219-2008.pdf

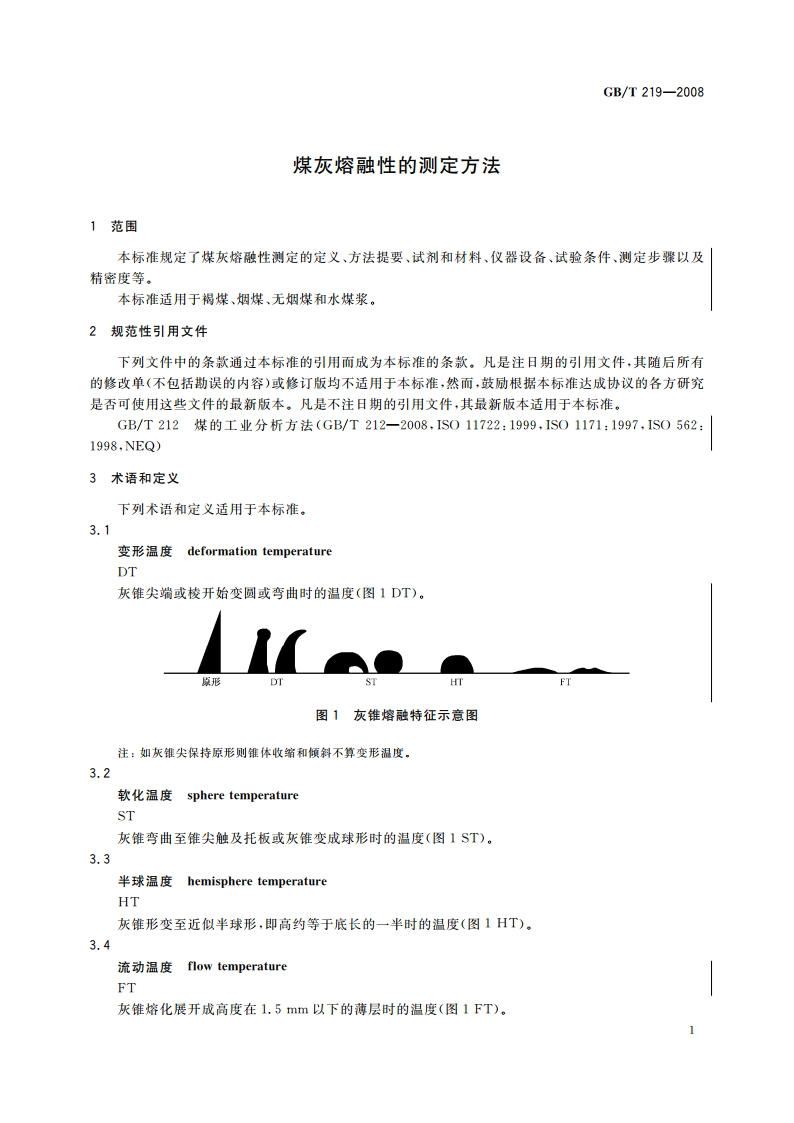

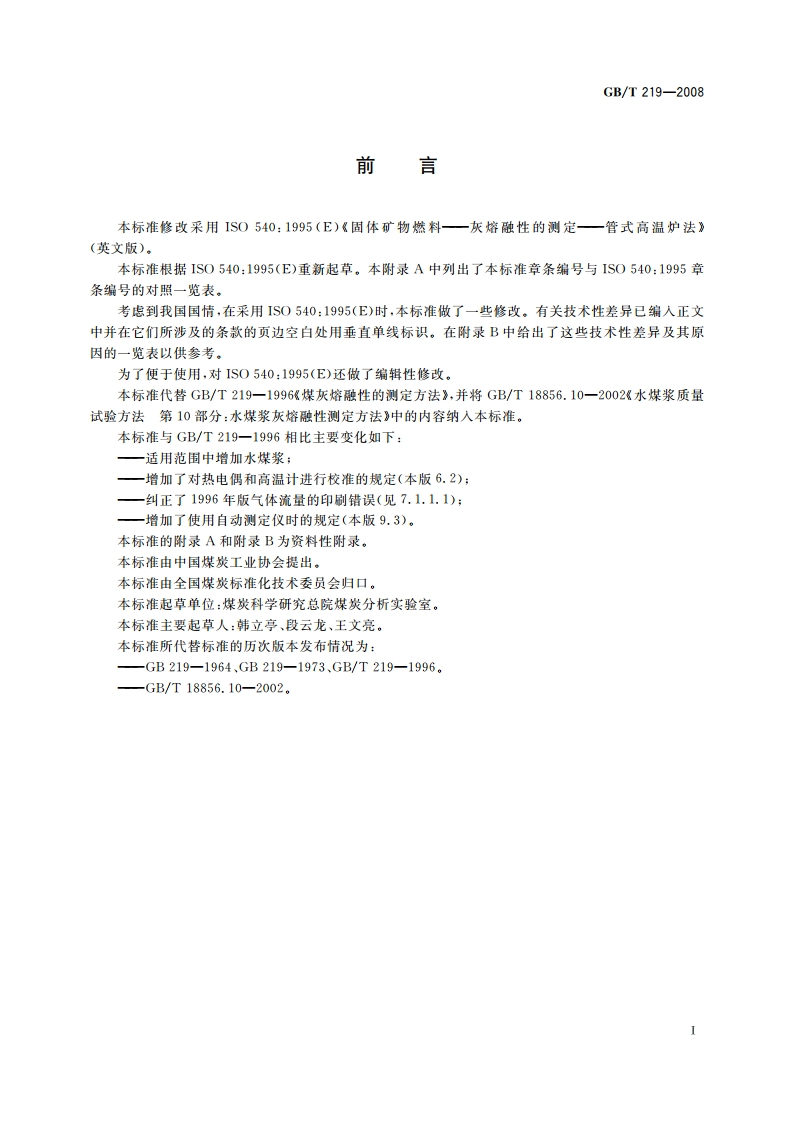

ICS73.040D21B中华人民共和国国家标准GB/T219-2008代替GB/T219一1996，GB/T18856.10-2002煤灰熔融性的测定方法Determination of fusibility of coal ash(ISO 540:1995,Solid mineral fuels-Determination of fusibility of ash-High-temperature tube method,MOD)2008-07-29发布2009-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T219-20086.1.2有足够的恒温带（各部位温差小于5）：6.1.3能按规定的程序加热：6.1.4炉内气氛可控制为弱还原性和氧化性：6.1.5能在试验过程中观察试样形态变化。图4为一种适用的管式硅碳管高温炉。0.:000。o256789101一热电偶：2硅碳管；3一灰锥：4一刚玉舟：5炉壳，6一刚玉外套管：7一刚玉内套管（内径50mm,长600mm):8一保温材料：9一硅碳管电极片：10观浆孔.图4管式硅碳管高温炉6.2热电偶及高温计：测量范围(01500)，最小分度1，加气密刚玉保护管使用。高温计和热电偶至少每年校准一次。用下列方法之一进行高温计和热电偶的校准：a)用标准热电偶校准高温计和热电偶：b)在日常测定条件下，定期观测金(5.13)的熔点，如可能，和钯(5.14)的熔点。如果观测到的金和钯的熔点与5.13和5.14中给出的熔点差值超过10，则重新进行调节或校准。6.3灰维模子：由对称的两个半块构成的黄铜或不锈钢制品，如图5。
