煤的视相对密度测定方法 GBT 6949-2010.pdf

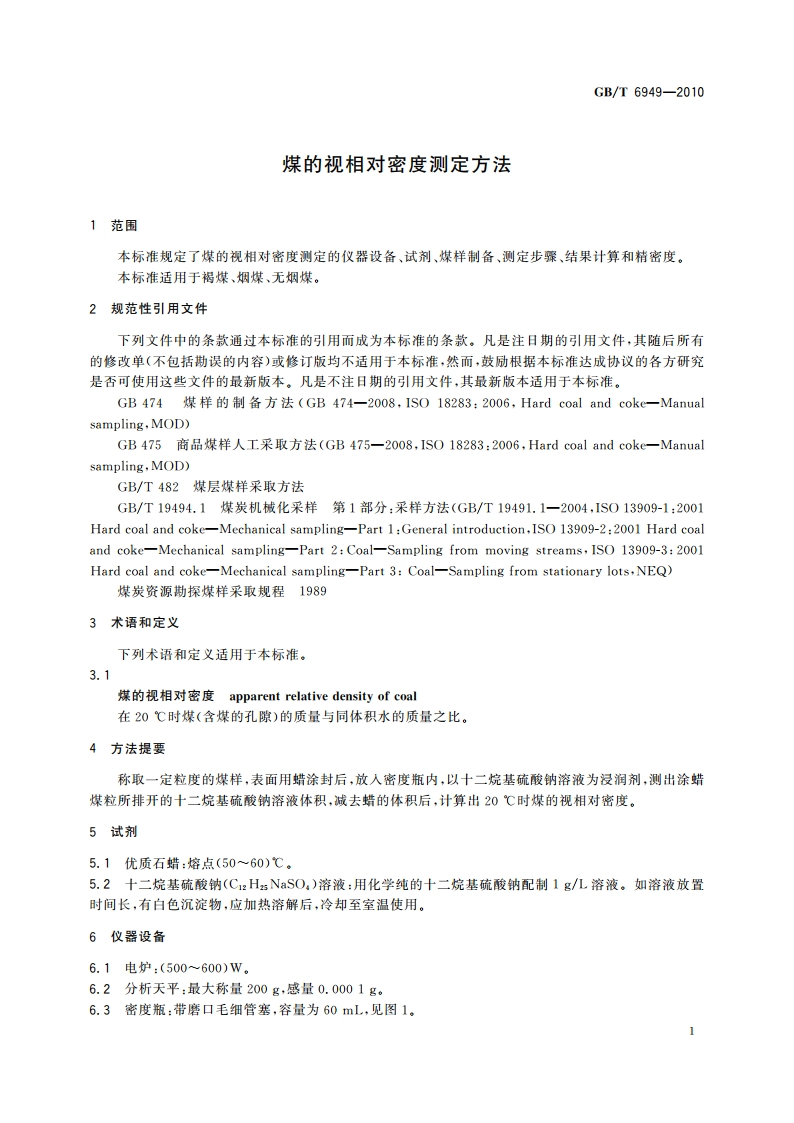

ICS73.040D21中华人民共和国国家标准GB/T6949一2010代替GB/T6949一1998煤的视相对密度测定方法Determination of apparent relative density of coal2011-01-10发布2011-06-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会GB/T6949-2010单位为毫米n0.5士0.1物光打平6721216/20目目30248士2图160mL密度瓶6.4水银温度计：(0100)，分度为0.5。6.5小铝锅：(p1620)cm。6.6网匙：用(3X3)mm的筛网制成。6.7玻璃板：(300300)mm两块。6.8标准筛：1mm方孔筛一个，10mm圆孔筛一个，13mm圆孔筛一个。6.9塑料布：不小于(500500)mm一块。6.10恒温器：控温范围(1535)，控温精度士0.5。7煤样的采集和制备按GB475、GB/T19494.1、GB/T482或煤炭资源勘探煤样采取规程中的规定，采集有代表性煤样，然后按GB474用逐级破碎法破碎到粒度小于13mm,从中缩分出一半煤样，用10mm圆孔筛(6.8),筛出(1310)mm粒级煤样并使其达到空气干燥状态，装入煤样瓶中，作为测定视相对密度的煤样。8测定步骤8.1将煤样瓶中的煤粒摊在塑料布(6.9)上，用棋盘法取出(2030)g煤样，对灰分大于30%或全硫大于2%的煤称取(4060)g:放在1mm方孔筛(6.8)上用毛刷反复刷去煤粒表面附着的煤粉，称出筛上物质量(m1),称准至0.0002g。8.2将称量过的煤粒置于网匙(6.6)上，浸人预先用小铝锅(6.5)加热至(7080)的熔融石蜡(5.1)中，使石蜡温度保持在(6080)，用玻璃棒迅速拨散煤粒至表面不再产生气泡为止。立即取出网匙，稍冷，将煤粒撒在玻璃板(6.？)上，并用玻璃棒迅速拨开煤粒使其不互相粘连。冷却至室温，称出涂蜡煤粒的质量(m2),称准至0.0002g。8.3将涂蜡煤粒装人密度瓶(6.3)内，加入十二烷基硫酸钠溶液(5.2)至密度瓶2/3处，盖上塞，用手摇荡或用手指轻敞密度瓶，至涂蜡煤粒表面不再附着气泡，再加入溶液至距瓶口约1m处。将密度瓶置于恒温器(6.10)中，在(20土0.5)下恒温1h,或在室温下放置3h以上并记下溶液温度。2
