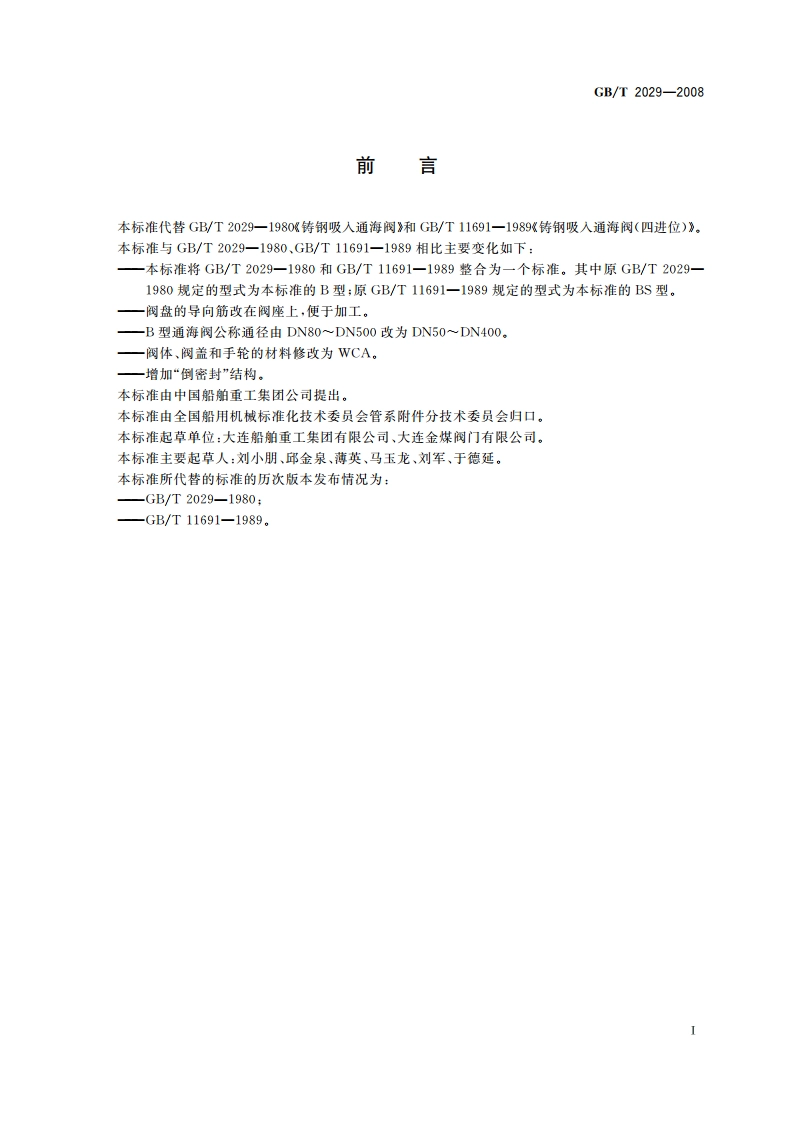

ICS47.020.30U52B中华人民共和国国家标准GB/T2029一2008代替GB/T2029一1980，GB/T11691一1989铸钢吸入通海阀Cast steel suction valve for seaward sluice2008-08-04发布2009-02-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T2029-2008前言本标准代替GB/T2029一1980%铸钢吸入通海阀和GB/T11691一1989X铸钢吸人通海阀（四进位）。本标准与GB/T2029一1980、GB/T11691一1989相比主要变化如下：一本标准将GB/T2029一1980和GB/T11691一1989整合为一个标准。其中原GB/T2029一1980规定的型式为本标准的B型：原GB/T11691一1989规定的型式为本标准的BS型。一阀盘的导向筋改在阀座上，便于加工。一B型通海阀公称通径由DN80DN500改为DN50DN400.一阀体、阀盖和手轮的材料修改为WCA。一增加“倒密封”结构。本标准由中国船拍重工集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位：大连船的重工集团有限公司、大连金煤阀门有限公司。本标准主要起草人：刘小朋、邱金泉、薄英、马玉龙、刘军、于德延。本标准所代替的标准的历次版本发布情况为：-GB/T2029-1980:-GB/T11691-1989。GB/T2029-2008表3BS型通海阀基本尺寸单位为毫米公称通径结构尺寸法兰螺栓手轮行程壁厚理论重量/DNHDDD:n/个Th.Donkg230125140110901615.116M12140652401451601301102018.2802601551901501281602421.0181002801752101701481803025.71253102002402001782004036.52018M16150340225265225202225859.8200375275320280258222806080.72504253253753353123607010121.03004803754403953651240018184.0113505604254904454152450100247.040064047554049546522M20500110324.01612450720500595550520550150467.2500800525645600570366001553550.93.4产品标记公称通径数值：不足三位的前边加“0”：单位为毫米(mm)10倍公称压力的数值，单位为兆帕(MPa)型式3.5标记示例公称压力为0.4MPa,公称通径为80mm,法兰连接尺寸和密封面按GB/T569规定的铸钢吸入通海阀标记为：通海阁GB/T2029一2008B4080公称压力为0.4MPa,公称通径为100mm,法兰连接尺寸和密封面按GB/T2501规定的铸钢吸入通海阀标记为：通海阀GB/T2029一2008BS41004要求4.1材料4.1.1通海阀的主要零件材料按表4的规定。
