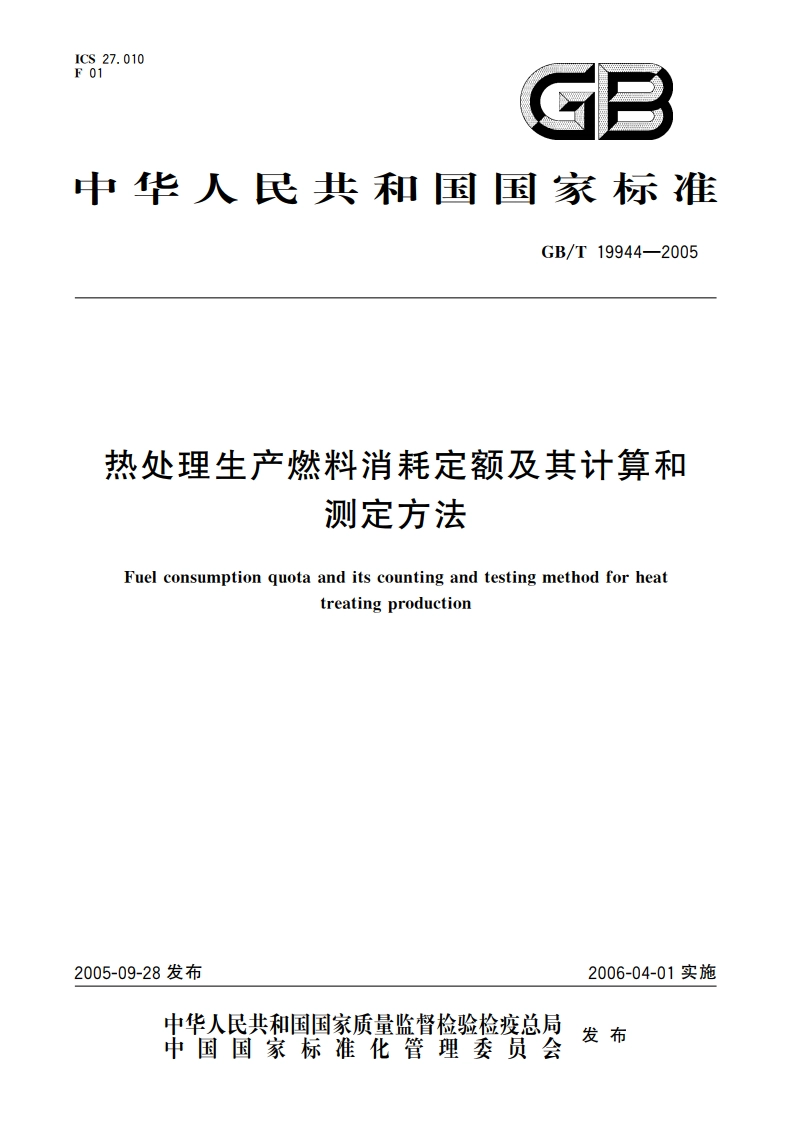

热处理生产燃料消耗定额及其计算和测定方法 GBT 19944-2005.pdf

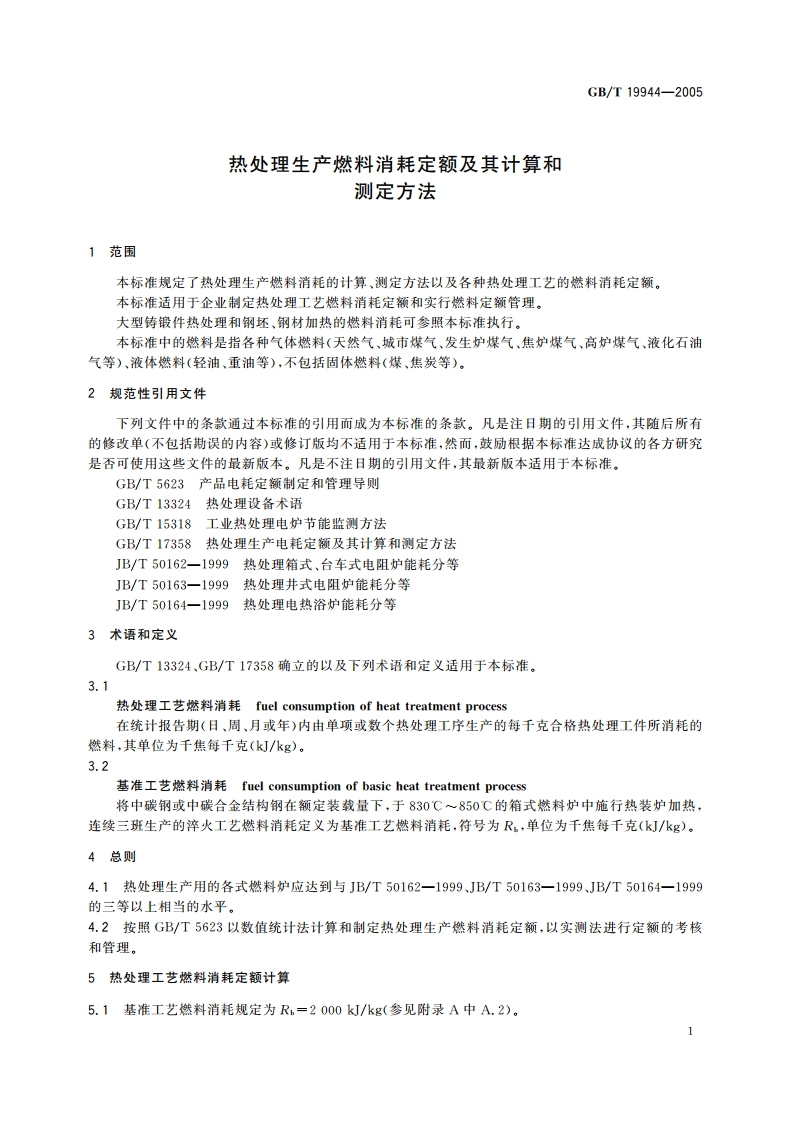

GB/T19944-2005热处理生产燃料消耗定额及其计算和测定方法1范围本标准规定了热处理生产然料消耗的计算、测定方法以及各种热处理工艺的燃料消耗定额。本标准适用于企业制定热处理工艺燃料消耗定额和实行燃料定额管理。大型铸锻件热处理和钢坯、钢材加热的燃料消耗可参照本标准执行，本标准中的燃料是指各种气体燃料（天然气、城市煤气、发生炉煤气、焦炉煤气、高炉煤气、液化石油气等)、液体燃料（轻油、重油等），不包括固体燃料（煤、焦炭等）。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5623产品电耗定额制定和管理导则GB/T13324热处理设备术语GB/T15318工业热处理电炉节能监测方法GB/T17358热处理生产电耗定额及其计算和测定方法JB/T50162一1999热处理箱式、台车式电阻炉能耗分等JB/T50163一1999热处理井式电阻炉能耗分等JB/T50164一1999热处理电热浴炉能耗分等3术语和定义GB/T13324、GB/T17358确立的以及下列术语和定义适用于本标准。3.1热处理工艺燃料消耗fuel consumption of heat treatment process在统计报告期（日、周、月或年）内由单项或数个热处理工序生产的每千克合格热处理工件所消耗的燃料，其单位为千焦每千克(kJ/kg)。3.2基准工艺燃料消耗fuel consumption of basic heat treatment process将中碳钢或中碳合金结构钢在额定装载量下，于830C一850C的箱式燃料炉中施行热装炉加热，连续三班生产的淬火工艺燃料消耗定义为基准工艺燃料消耗，符号为R,单位为千焦每千克(kJkg)。4总则4.1热处理生产用的各式燃料炉应达到与JB/T50162一1999、JB/T50163一1999、JB/T50164一1999的三等以上相当的水平。4.2按照GB/T5623以数值统计法计算和制定热处理生产燃料消耗定额，以实测法进行定额的考核和管理。5热处理工艺燃料消耗定额计算5.1基准工艺燃料消耗规定为R=2000kJ/kg(参见附录A中A.2)。GB/T19944-20055.2以基准工艺燃料消耗为基数，根据各种热处理工艺特点和实施条件，并结合有关统计数据来计算各种热处理工艺燃料消耗定额，见式(1)：R=R,K1K2K3KKs式中：R,一某一热处理工艺燃料消耗定额，单位为千焦每千克(kJ/kg):R一基准工艺燃料消耗量，单位为千焦每千克(kJ/kg):K,一折算工艺系数，按表1确定；K,一加热方式系数，按表2确定；K；一生产方式系数，按表3确定；K一工件材料系数，按表4确定；K,一装载系数，按表5确定。表1常用热处理工艺燃料消耗折算工艺系数K,热处理工艺K热处理工艺K淬火1.0时效（固溶处理后）0.4正火0.8气体渗碳（渗层深1.5mm)2.5退火1.1气体渗碳（渗层深1.5mm3.0mm)3.5球化退火1.3渗碳、济火、回火（层深500C)回火0.6氨碳共渗0.70.8中温(250C500C)回火0.5气体渗氨2.5低温(250C)回火0.4火焰淬火0.5表2常用热处理工艺燃料消耗加热方式系数K加热方式周期炉连续炉气氛炉真空炉浴炉流态炉K:1.00.91.11.62.01.31.4注：浴炉按一般生产习惯不加炉盖，表3常用热处理工艺燃料消耗生产方式系数K生产方式一班二班三班K31.61.41.0表4常用热处理工艺燃料消耗工件材料系数K4低中碳钢或低中碳工件材料合金工具钢高合金钢高速钢合金结构钢K1.01.21.63.0合金元素总含量/%551010表5常用热处理工艺燃料消耗装载系数K装载方式80%额定装载量K:1.61.41.21.0注：火焰淬火按K,=1计，
