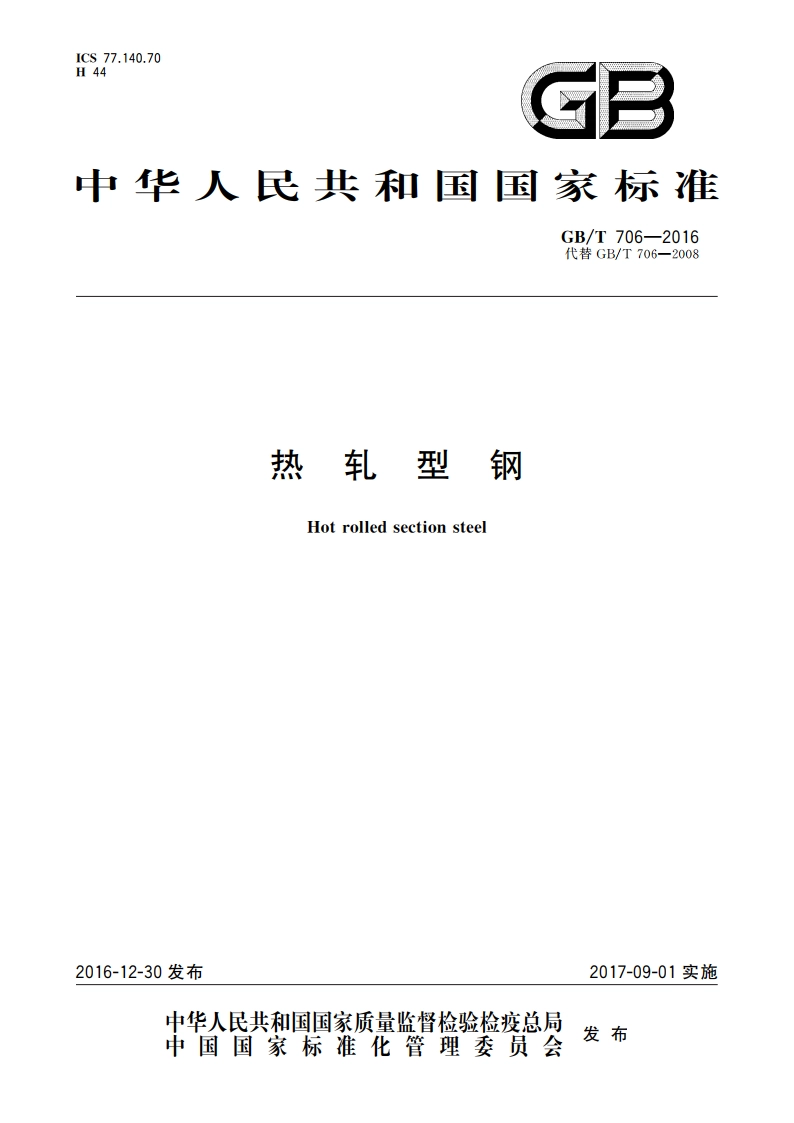

热轧型钢 GBT 706-2016.pdf

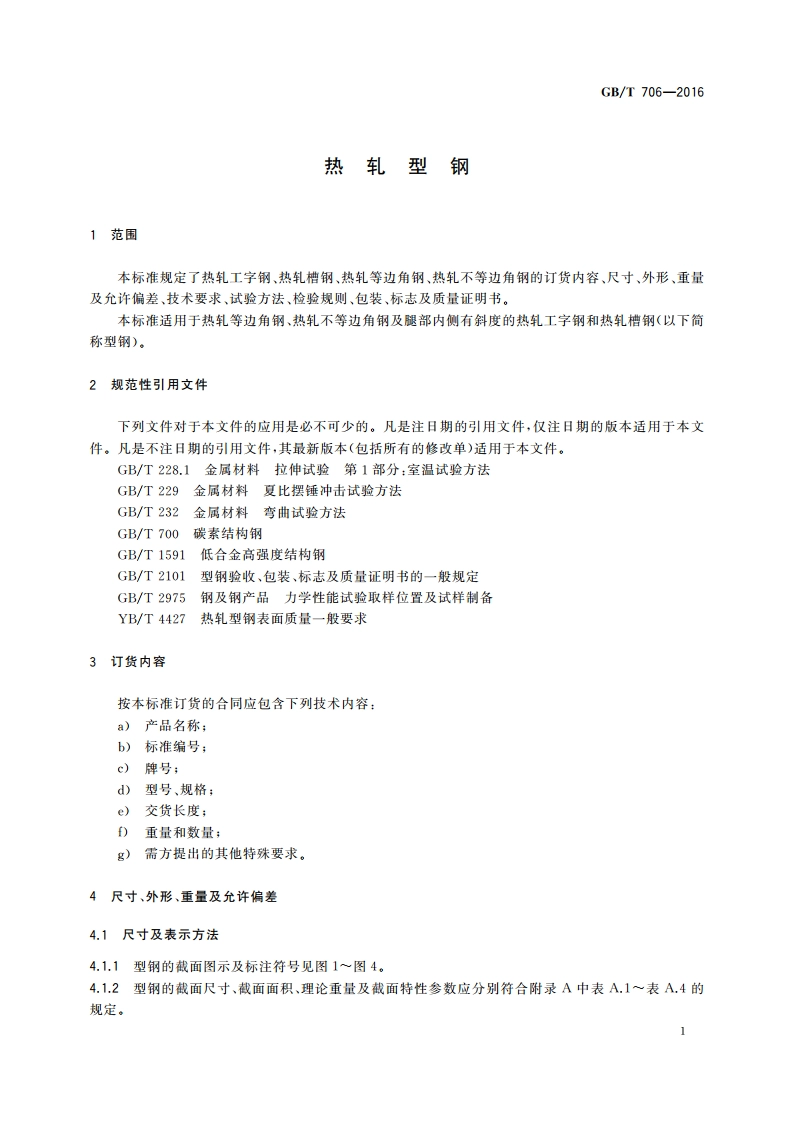

GB/T706-2016热轧型钢1范围本标准规定了热轧工字钢、热轧槽钢、热轧等边角钢、热乳不等边角钢的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。本标准适用于热轧等边角钢、热轧不等边角钢及腿部内侧有斜度的热轧工字钢和热轧槽钢（以下简称型钢)。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T229金属材料夏比摆锤冲击试验方法GB/T232金属材料弯曲试验方法GB/T700碳素结构钢GB/T1591低合金高强度结构钢GB/T2101型钢验收、包装、标志及质量证明书的一般规定GB/T2975钢及钢产品力学性能试验取样位置及试样制备YB/T4427热轧型钢表面质量一般要求3订货内容按本标准订货的合同应包含下列技术内容：)产品名称：b)标准编号：c)牌号，d)型号、规格；c)交货长度：D重量和数量：g)需方提出的其他特殊要求。4尺寸、外形、重量及允许偏差4.1尺寸及表示方法4.1.1型钢的截面图示及标注符号见图1一图4。4.1.2型钢的截面尺寸、截面面积，理论重量及截面特性参数应分别符合附录A中表A.1表A.4的规定。GB/T706-20164.2.2工字钢的腿端外缘钝化、槽钢的腿端外缘和肩纯化不应使直径等于0.18：的圆棒通过，角钢的边端外角和顶角钝化不应使直径等于0.18d的圆棒通过。4.2.3工字钢、槽钢的外缘斜度和弯腰挠度、角钢的顶端直角在距端头不小于750mm处检查。4.2.4工字钢、槽钢的腿中间厚度(t)的允许偏差为士0.06t。4.2.5型钢不应有明显的扭转。表1工字钢和槽钢尺寸、外形及允许偏差单位为毫米项目允许偏差图示h1001.5高度100h2002.0(h)200h4003.0h4004.0h1001.5100h1502.0腿宽度150h2002.5(b)200h3003.0300h4003.5h4004.0h1000.4b100h2000.5腰厚度200h3000.7(d)300h4000.8h4000.9外缘斜度T1、T,1.5%b(T、T)T,+T,2.5%b弯腰挠度W0.15d(W)EEC3
