热熔法用丙纶短纤维 GBT 17687-1999.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707

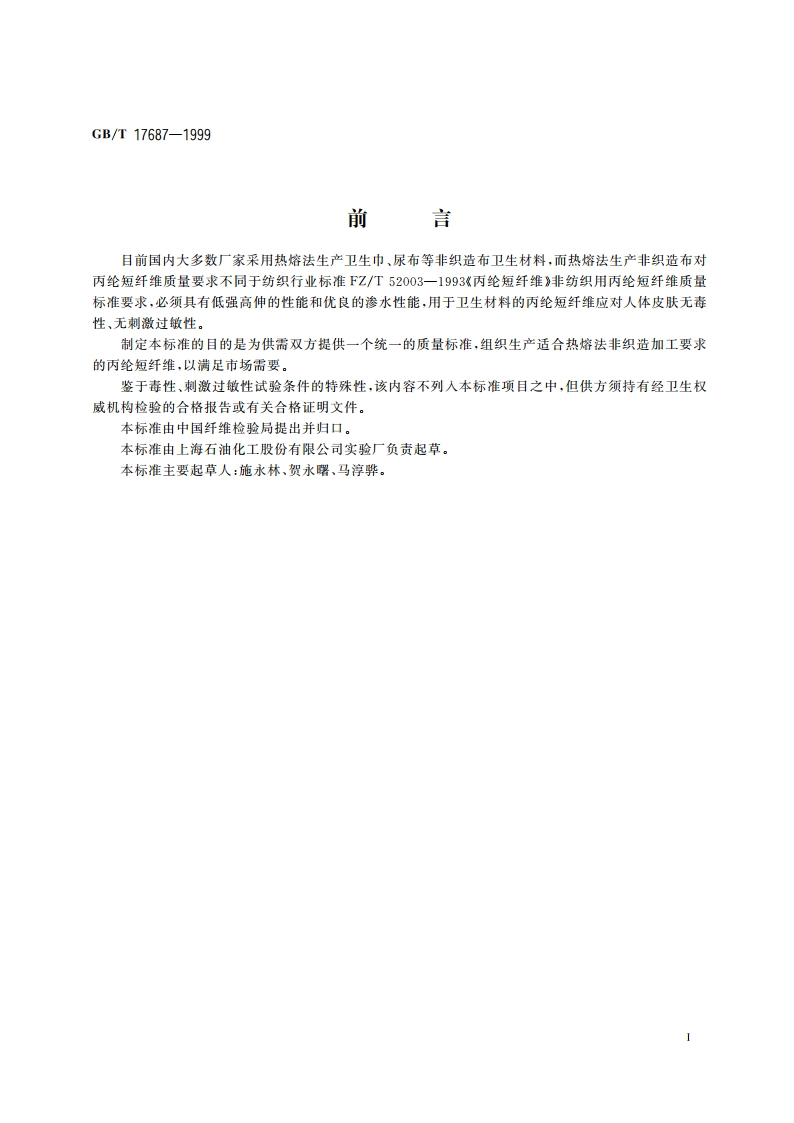

热熔法用丙纶短纤维
GBT
17687-1999
热熔法用
丙纶
短纤维
17687
1999

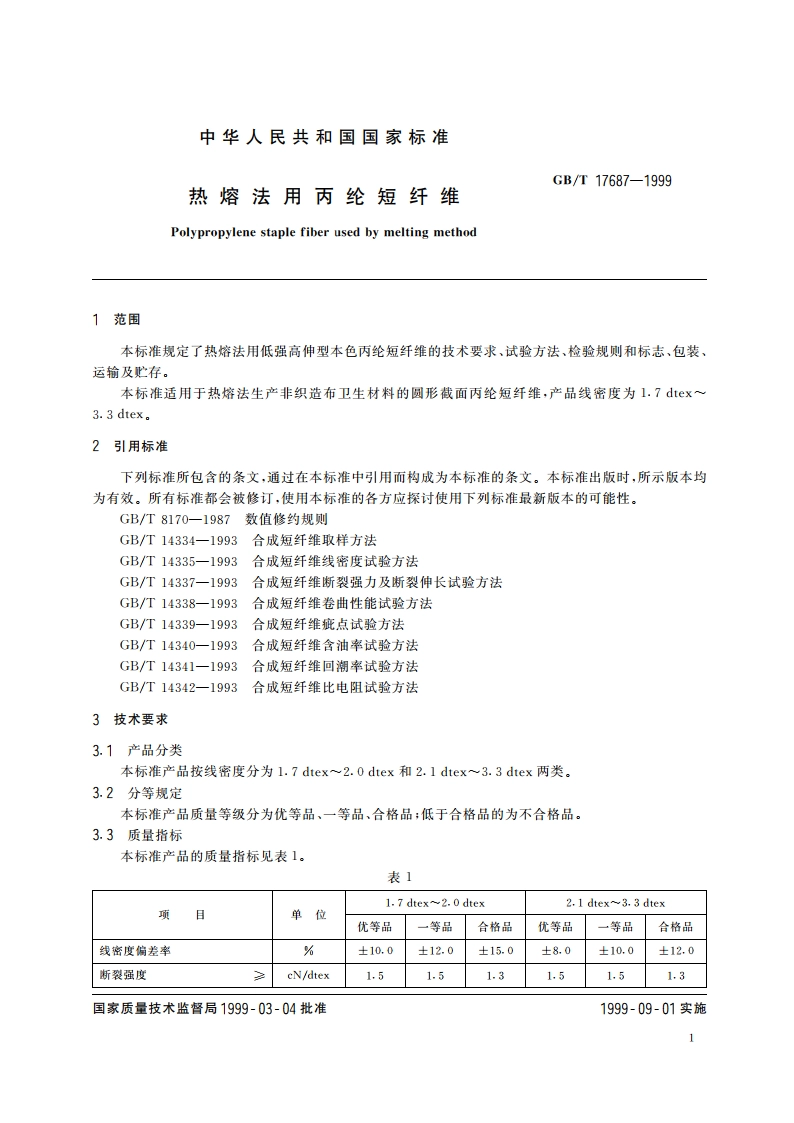

GB/T17687-1999表1（完）1.7 dtex2.0 dtex2.1 dtex3.3 dtex项目单位优等品一等品合格品优等品一等品合格品断裂伸长率%270250250300270270卷曲数个/25mmM13.5M4.5wM1土5.5M土3.5M土45M士5.5卷曲率%M,3.5/24.5M2士5.5/2土3.5M,4.5M2士5.5疵点含量mg/100 g10.030.050010.030.050.0比电阻ncmKx10KX10KX10*KX10KX107KX108落水时间3.04.05.03.04.05.0注1表中M为卷曲数中心值。2表中2为卷曲率中心值。3K为1.009.99。3.4含油*由供需双方协商决定。4试验方法4.1线密度按GB/T14335规定执行。4.2断裂强度和断裂伸长率按GB/T14337规定执行。4,3卷曲数和卷曲苹按GB/T14338规定执行.4.4疵点按GB/T14339规定执行。4.5比电阻按GB/T14342规定执行。4.6落水时间的试验方法4.6.1原理利用水对纤维的亲和性能，选择一定重量的纤维和一定规格的铜丝网篮，在规定的水位和水温中则出纤维和网篮完全沉没在水中所用的时间。4.6.2仪器和器具a)圆形网篮：高80mm1mm,直径50mm1mm:网格尺寸轴向5mm18mm,圆周向20mm:铜丝直径0.4mm;网篮重量3.0g0.1g:b)秒表：c)烧杯：直径110mm120mm,高度大于100mm:d)温度计：0C100C,最小分度值为1C;e)直尺：100mm,最小分度值为1mm;)天平：最小分度值为0.01g。4.6.3试样准备2
