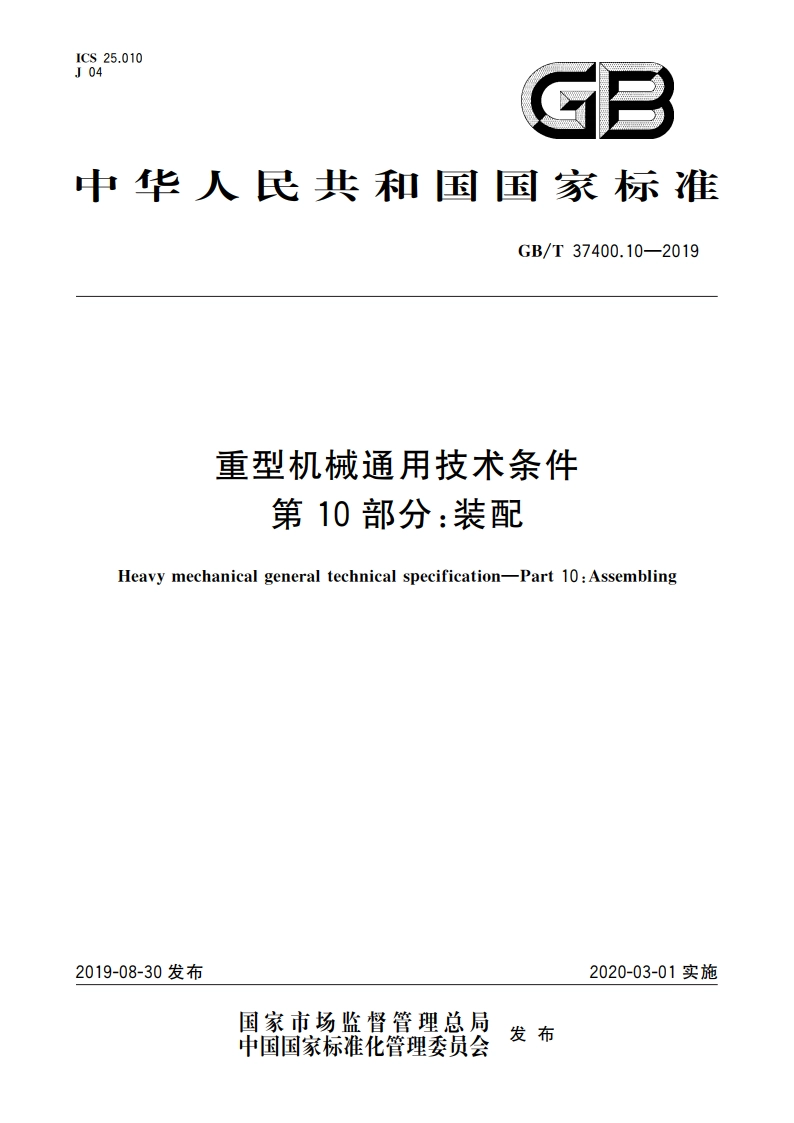

重型机械通用技术条件 第10部分：装配 GBT 37400.10-2019.pdf

GB/T37400.10-20191000mmL10000mm见表2。4.2几何公差主参数是指装配时相关部件被测要素的长度尺寸。4.3当相关技术文件中未注明几何公差时，一般使用公差等级中的m等级，如与m等级不相符的几何公差要求时，应在所属产品图样或检验大纲中注明。表1装配部件的未注几何公差(L1000mm)单位为毫米公差等级特性sfmg平面度0.050.10.20.5平行度0.030.10.20.5垂直度0.050.10.20.5倾斜度0.030.10.20.5水平度0.050.10.20.5司轴度0.030.10.20.5表2装配部件的未注几何公差(1000mm100016001600-25002500400040006300630010000sf0.080.110.140.220.35公差f0.160.210.280.400.70等级m0.320.430.560.881.40g0.801.061.402.203.50注：表1的特性适用于表2。5装配连接方法5.1螺钉、螺栓连接5.11螺钉、螺栓和螺母紧固时不准许打击或使用不合适的拧紧工具。紧固后螺钉槽、螺母和螺钉、螺栓头部不应损坏。5.12图样或工艺文件中有规定拧紧力矩要求的紧固件，应采用力矩扳手并按规定的拧紧力矩紧固；未规定拧紧力矩的紧固件，其拧紧力矩可参考附录A。采用力矩扳手拧紧螺栓时可按下列步骤进行：a)以1/3TA值拧紧；b)以1/2TA值拧紧：c)以TA值拧紧；d)以TA值检查全部螺栓，5.13同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀、逐级拧紧。如有定位销，应从靠近该销的螺钉（螺栓）开始。5.1.4螺钉、螺栓和螺母拧紧后，其支承面应与被紧固零件贴合。
