颜料密度的测定 比重瓶法 GBT 1713-2008.pdf

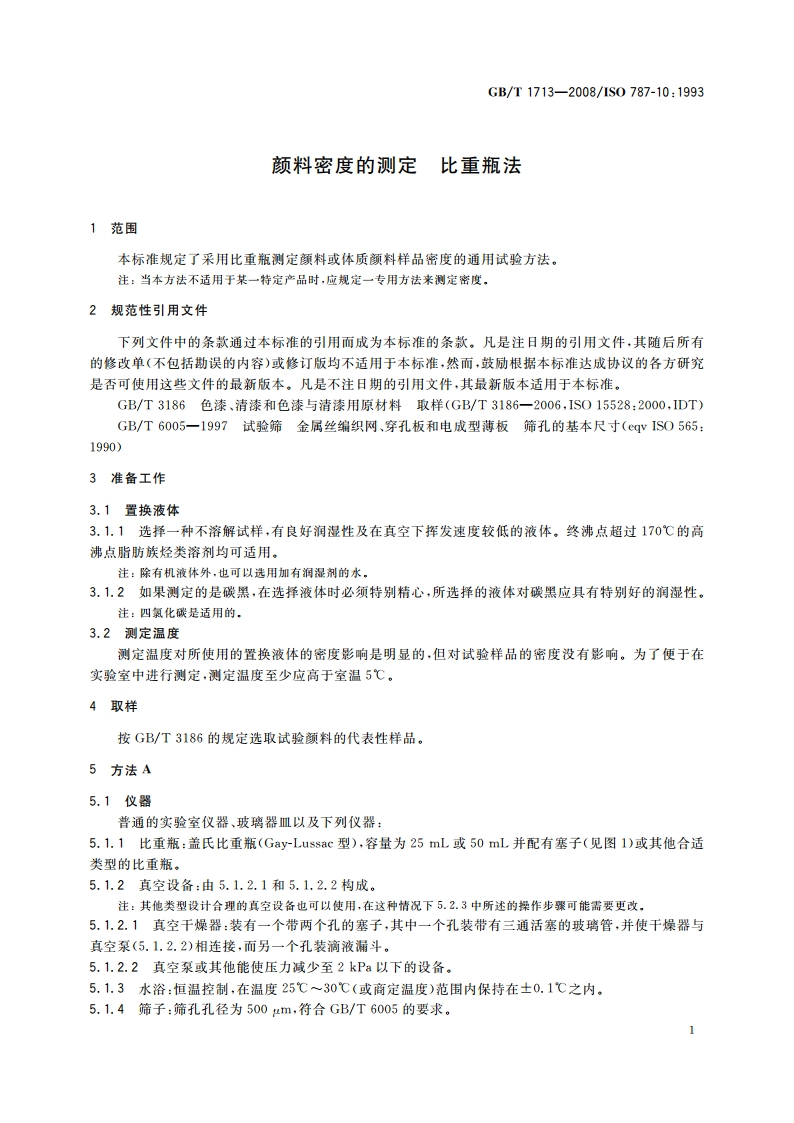

GB/T1713-2008/1S0787-10:1993颜料密度的测定比重瓶法1范围本标准规定了采用比重瓶测定颜料或体质颜料样品密度的通用试验方法。注：当本方法不适用于某一特定产品时，应规定一专用方法来测定密度，2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3186色漆、清漆和色漆与清漆用原材料取样(GB/T3186一2006，IS015528:2000,IDT)GB/T6005一1997试验筛金属丝编织网、穿孔板和电成型薄板筛孔的基本尺寸（vIS0565:1990)3准备工作3.1置换液体3.1.1选择一种不溶解试样，有良好润湿性及在真空下挥发速度较低的液体。终沸点超过170的高沸点脂肪族烃类溶剂均可适用。注：除有机液体外，也可以选用加有润湿剂的水。3.1.2如果测定的是碳黑，在选择液体时必须特别精心，所选择的液体对碳黑应具有特别好的润湿性。注：四氯化碳是适用的，3.2测定温度测定温度对所使用的置换液体的密度影响是明显的，但对试验样品的密度没有影响。为了便于在实验室中进行测定，测定温度至少应高于室温5，4取样按GB/T3186的规定选取试验颜料的代表性样品。5方法A5.1仪器普通的实验室仪器、玻璃器皿以及下列仪器：5.1.1比重瓶：盖氏比重瓶(Gay-Lussac型)，容量为25mL或50mL并配有塞子（见图1）或其他合适类型的比重瓶，5.1.2真空设各：由5.1.2.1和5.1.2.2构成。注：其他类型设计合理的直空设备也可以使用，在这种情况下5.2.3中所述的操作步骤可能雷要更改，5.1.2.1真空干燥器：装有一个带两个孔的塞子，其中一个孔装带有三通活塞的玻璃管，并使干燥器与真空泵(5.1.2.2)相连接，而另一个孔装滴液漏斗。5.1.2.2真空泵或其他能使压力减少至2kPa以下的设备。5.1.3水浴：恒温控制，在温度2530（或商定温度）范围内保持在士0.1之内，5.1.4筛子：筛孔孔径为500m,符合GB/T6005的要求。
