预浸料性能试验方法 第2部分：树脂流动度的测定 GBT 32788.2-2016.pdf

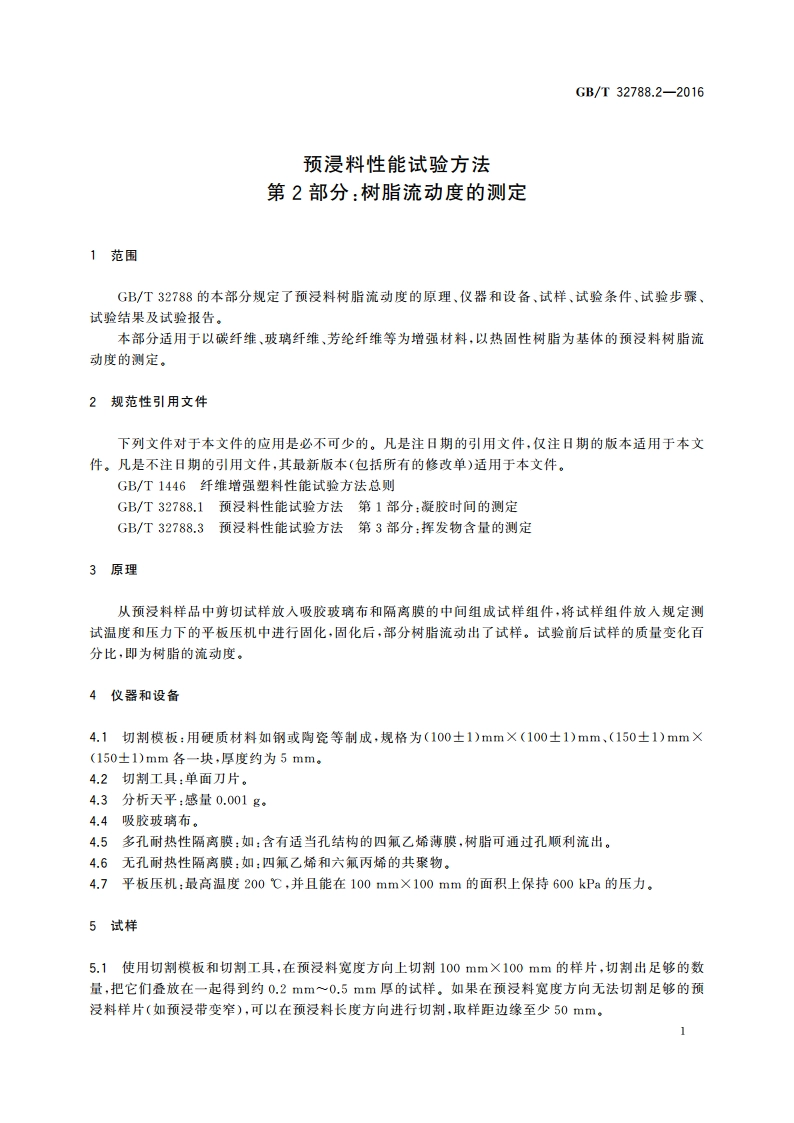

GB/T32788.2-20165.2对于单向预浸料，样片放置时应交替垂直叠放，每个试样建议使用2片或者4片预浸料叠放，如果不能够满足厚度要求，可以使用其他的片数，但应在测试报告中予以说明。5.3试样数量不少于3个。6试验条件6.1试验环境试验环境应符合GB/T1446的相关规定。6.2状态调节6.2.1下列情况预浸料无需状态周节：)未使用溶剂的预浸料，并且贮存环境与试验环境相近；b)挥发物质含量可忽略的预浸料，并且贮存环境与试验环境相近：)技术条件规定无需状态调节的预浸料，6.2.2下列情况预浸料需状态调节：)在实验室环境温度下贮存的预浸料，应按技术条件规定进行状态调节。如果技术条件无规定，应在试验环境中调节不少于2h:b)低于实验室环境温度贮存的预浸料，视质量大小在一段时间内达到实验室环境温度后切制试样，应按技术条件进行状态调节。如果技术条件无规定，试样应在试验环境中调节不少于2。6.2.3试样在状态调节过程中应在耐溶剂袋中用保护膜覆盖。6.3状态调节和试验之间的时间间隔6.3.1按6.2.1的规定，无需状态调节的预浸料，可直接进行试验，无时间间隔要求。63.2需状态调节的预浸料，除技术条件规定外，按6,2.2的规定进行状态调节后，试样应保存在状态调节环境中，并在6h内完成试险。7试验步骤7.1称量试样，精确到0.001g,记为m1。7.2切制两片多孔耐热性隔高膜，规格为150mm150mm。7.3切割吸胶玻璃布，规格为150mm150mm,数量推荐为6片。7.4切割两片无孔耐热性隔离膜，规格为150mm150mm。7.5制作试样组件，如图1所示。在工作台上依次放置一片无孔耐热性隔离膜放，吸胶玻璃布，一片多孔耐热性隔离膜，试样放在多孔耐热性隔离膜中心，并且试样边缘与隔离膜边缘平行，依次用另外一片多孔耐热性隔高膜、吸胶玻璃布以及一片无孔耐热性隔离膜盖在试样上，所有的边缘与另外一组耐热性隔离膜和吸胶玻璃布对齐。7.6将试样组件放入平板压机中，预热温度为固化温度土3，立即将平板压机载荷升至400kP阳600kP(压力在5s内升至规定值)，保持压力直到树胎充分固化。固化条件应根据预浸料的技术条件确定。7.7从平板压机中移出试样组件并冷却，将无孔耐热性隔离膜、吸胶玻璃布和多孔耐热性隔离膜从试样上分开，除去流出的树脂。7.8再次称量试样质量，精确到0.001g,记为m2。2
