鞋类通用检验方法 耐折试验方法 GBT 3903.1-1994.pdf

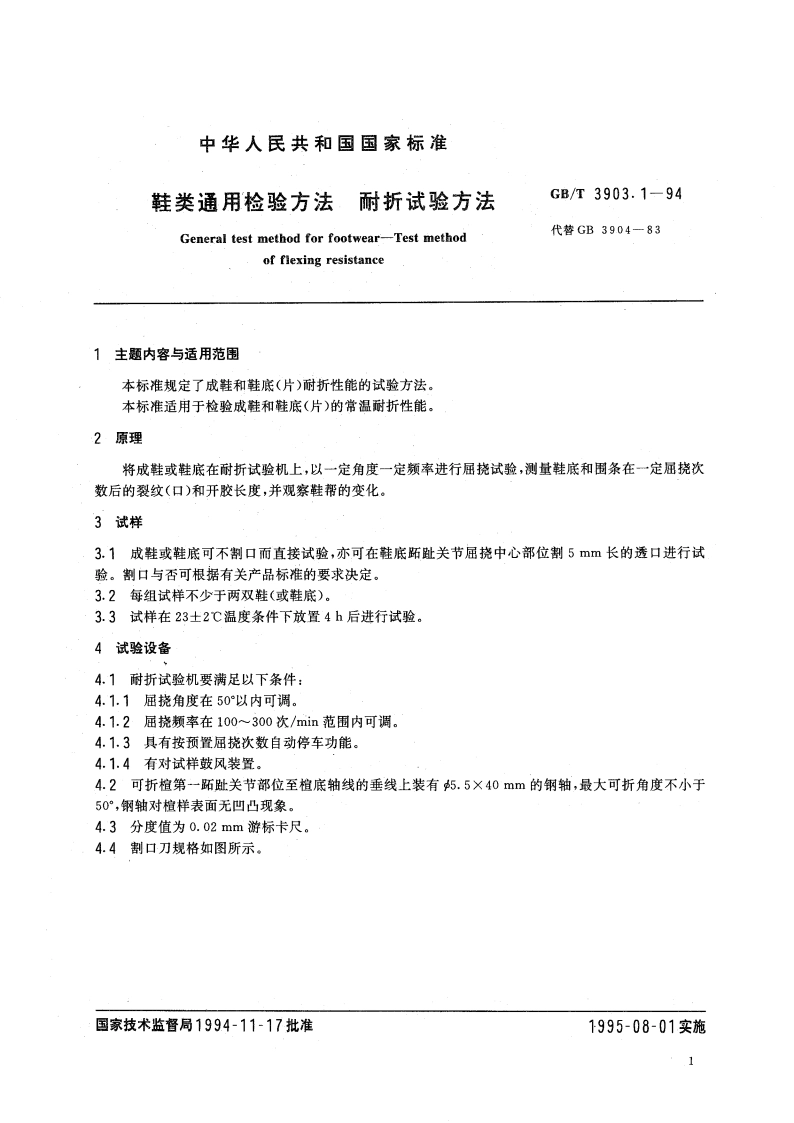

UDC685.3:620.17Y75中华人民共和国国家标准GB/T3903.1-94鞋类通用检验方法耐折试验方法General test method for footwear-Test methodof flexing resistance1994-11-17发布1995-08-01实施国家技术监督局发布中华人民共和国国家标准鞋类通用检验方法耐折试验方法GB/T3903.1-94General test method for footwear-Test method代替GB3904一83of flexing resistance1主题内容与适用范围本标准规定了成鞋和鞋底（片）耐折性能的试验方法。本标准适用于检验成鞋和鞋底（片）的常温耐折性能。2原理将成鞋或鞋底在耐折试验机上，以一定角度一定颜率进行屈挠试验，测量鞋底和围条在一定屈挠次数后的裂纹（口）和开胶长度，并观察鞋帮的变化。3试样3.1成鞋或鞋底可不割口而直接试验，亦可在鞋底跖趾关节屈挠中心部位割5mm长的透口进行试验。割口与否可根据有关产品标准的要求决定。3.2每组试样不少于两双鞋（或鞋底）。3.3试样在23土2温度条件下放置4h后进行试验。4试验设备4.1耐折试验机要满足以下条件：4.1.1屈挠角度在50以内可调。4.1.2屈挠频率在100300次/min范围内可调。4.1.3具有按预置屈挠次数自动停车功能。4.1.4有对试样鼓风装置。4.2可折檀第一跖趾关节部位至檀底轴线的垂线上装有5.540mm的钢轴，最大可折角度不小于50，钢轴对楦样表面无凹凸现象。4.3分度值为0.02mm游标卡尺。4.4割口刀规格如图所示。国家技术监督局1994-11-17批准1995-08-01实施1
