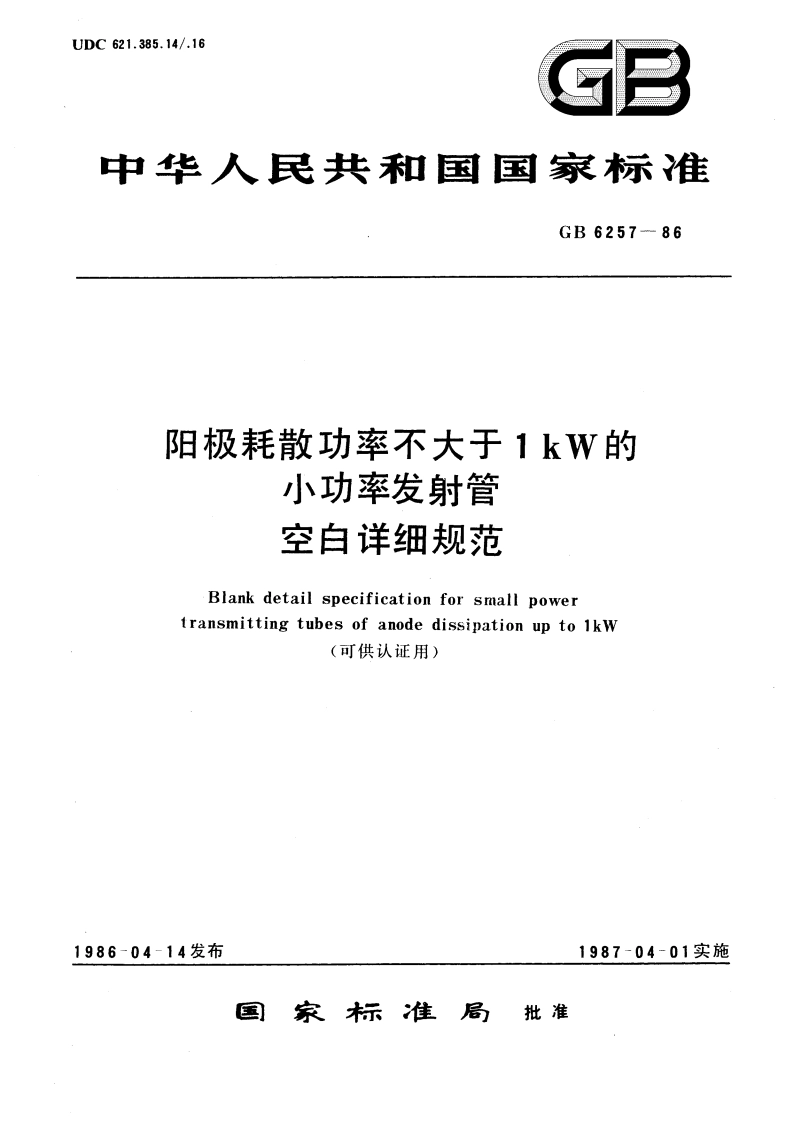

阳极耗散功率不大于1kW的小功率发射管空白详细规范(可供认证用) GBT 6257-1986.pdf

中华人民共和国国家标准UDC621.385阳极耗散功率不大于1kW的.14/.16小功率发射管GB6257-86空白详细规范Blank detail specification for small powertransmitting tubes of anode dissipation up to 1kW(可供认证用)本空白详细规范适用于阳极耗散功率不大于1kW的小功率发射管。它与GB6255一86空间电荷控制电子管总规范一起使用。它规定了详细规范采用的格式和包括的内容。空白详细规范首页的说明空白详细规范首页方括号中的数字应与下列给出的说明相符合：详细规范的识别】授权起草详细规范的国家标准机构名称。2)由IECQCMC给定的国家详细规范的IEC符号和编号。3)国家总规范的编号和年代号。4)国家详细规范的编号、出版日期以及其他必要的资料。电子管的识别5电子管的简要说明、阴极类型、加热形式、冷却方式相用途。注：如果所设计的电子管能满足多种用途，则应在详细规范中指明。有关这些用途的要求应同时列出（根据儿体情况，这些要求可列在同份详细规范的不同栏中或不同的详细规范中)。6)型号。7)给出主要尺寸的外形图。国家标准局1986-04-14发布1987-04-01实施GB6257-861补充资料1.1标志。1.2订货资料。1.3详细规范中引用的有关文件。1.4对合格试验记录的要求（凡认为合格试验记录不适用时，就应清楚地指明“不适用”）。1.5结构类似的电子管。1.6附加资料（非检验用）。2性能（非检验用）2.1一般性能和机械性能最小值最大值单位2.1.1质量（重量）g2.1.2安装位置和附件2.1.3冷却条件（如适用）2.1.4管壳最高温度c2.1.5封接处最高温度C2.1.6引出端最高温度2.1.7冲击（如适用）m/s:2.1.8振动（如适用）米m/s*2.1.9工作最高高度（未增压）m或工作最低气压（如适用）Pa2.2电参数额定值额定值单位2.2.1电极间电容PF2.2.2放大系数2.2.3在规定阳极电流下的跨导mA/V2.2.4特性曲线2,24.1阳极电流、帘栅极电流和控制栅极电流与阳极电压的关系：在规定的控制栅极电压和帘橱极电压下。2.2.4.2恒流曲线一一控制栅极电压与阳极电压的关系：在规定的帘栅极电压和阳极电流或帘栅极电流或控制栅极电流下。2.2.4.3耗散功率与进口处流量的关系：在不同的冷却方式下（如适用）。2.2.5工作条件2.2.5.1在推荐的最高工作频率以下。2.2.5.2在推荐的最高工作频率。2.2.5.3在高频工作时降低灯丝（或热丝）电压（如适用）。2.3电参数一极限值最小值最大值单位2.3.1极限值2.3.1.1最小加热时间2.3.1.2最大灯丝（或热丝）冲击电流幸表示应在：详细规范中填的内容
