铸造自硬呋喃树脂用磺酸固化剂 GBT 21872-2008.pdf

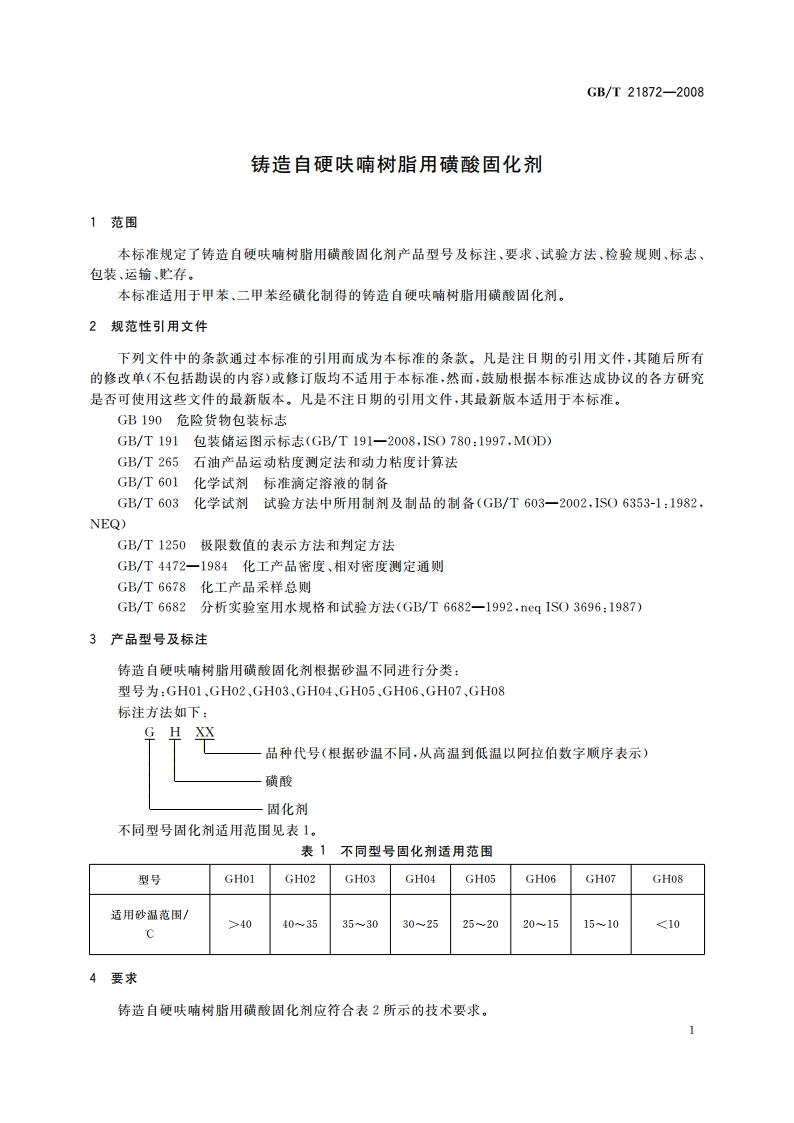

GB/T21872-2008前言本标准由中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会化学助剂分技术委员会(SAC/TC35/SC12)归口。本标准主要起草单位：济南圣泉集团股份有限公司。本标准参与起草单位：德阳东汽树脂有限公司。本标准主要起草人：祝建勋、刘昭荐、初中江。本标准为首次发布。GB/T21872-200811111050.-210505510.s20.1-02.110-.310.03三2.010古56210408.1-00110.8N10.1品10.310.1.018118110.5321310.518.12品10.11002.05OH90.1101110.011002.0210.011.0.02210111001总9R.0210.1o:110.0e10.08Z0H9811011豆2.0210021081OHS211106.020210.910028琴GB/T21872-20085试验方法除非另有说明，在分析中所用标准溶液、制剂和制品，均按GB/T601、GB/T603规定制备。分析中仅使用确认为分析纯的试剂和符合GB/T6682中规定的三级水，检验结果的判定按GB/T1250中修约值比较法进行。5.1密度的测定按GB/T4472一1984中2.3,3规定的方法。5.2黏度的测定按GB/T265规定的方法。5.3总酸度（以H2S0,计）的测定5.3.1原理用氢氧化钠标准滴定溶液滴定样品中的酸量，以硫酸表示总酸度。5.3.2试剂和材料5.3.2.1氢氧化钠1310-73-2标准滴定溶液：c(Na0H)=0.2mol/L:5.3.2.2甲基红-次甲基蓝混合指示液。5.3.3仪器5.3.3.1维形瓶：250mL5.3.3.2滴定管：50mL,分度值0.1mL,A级：5.3.3.3分析天平：精度0.0001g。5.3.4分析步骤称取试样0.5g1.0g(精确到0.0001g),置于250mL锥形瓶中，加入50mL水及23滴甲基红-次甲基蓝混合指示液，用氢氧化钠标准滴定溶液滴定至溶液呈灰绿色为终点。5.3.5结果计算总酸度以硫酸(HSO,)质量分数思计，数值以%表示，按式(1)计算：VMw=00110009(1）01式中：V,一滴定试样消耗氢氧化钠标准滴定溶液的体积的数值，单位为毫升(mL):G一氢氧化钠标准滴定溶液的实际浓度的数值，单位为摩尔每升(mo/L):m,一试样的质量的数值，单位为克(g:M一硫酸的摩尔质量的数值，单位为克每摩尔(g/molDM(H,SO,)=98.077。5.3.6允许差两次平行测定结果的差不大于0.3%，取其算术平均值作为试样的总酸度。计算结果保留到小数点后一位。5.4游离硫酸含量的测定5.4.1原理在酸性介质中，硫酸根与氯化钡反应，生成硫酸钡沉淀后，在pH10的条件下，以乙二胺四乙酸二钠标准滴定溶液滴定过量的钡、镁盐，以计算游离硫酸的含量。5.4.2试剂和材料5.4.2.1氨-氯化铵级冲溶液甲：pH10：5.4.2.2氯化钡10361-37-2-氯化镁7786-30-3溶液：c(BaCl2)十c(MgC12)=0.05mol/L:称取9.2g氯化钡(BaCl22H,O)和2.6g氯化镁(MgCl26HzO)溶于1000mL盐酸溶液中；
