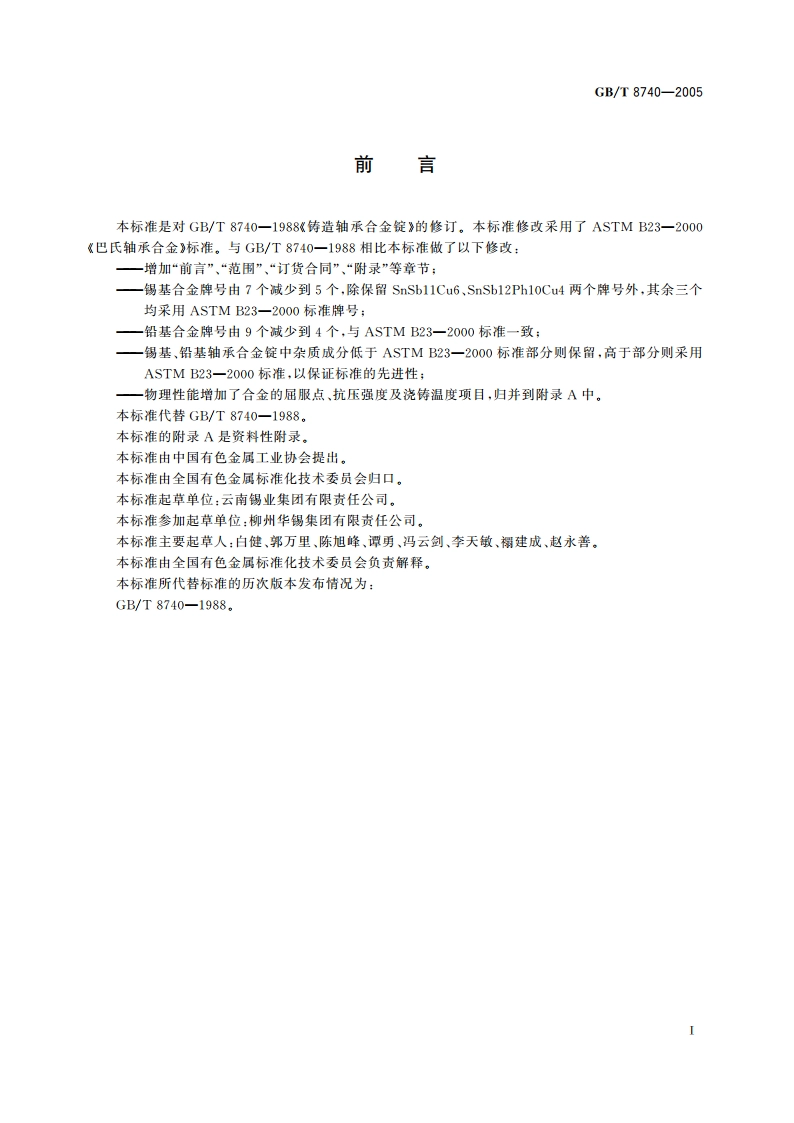

铸造轴承合金锭 GBT 8740-2005.pdf

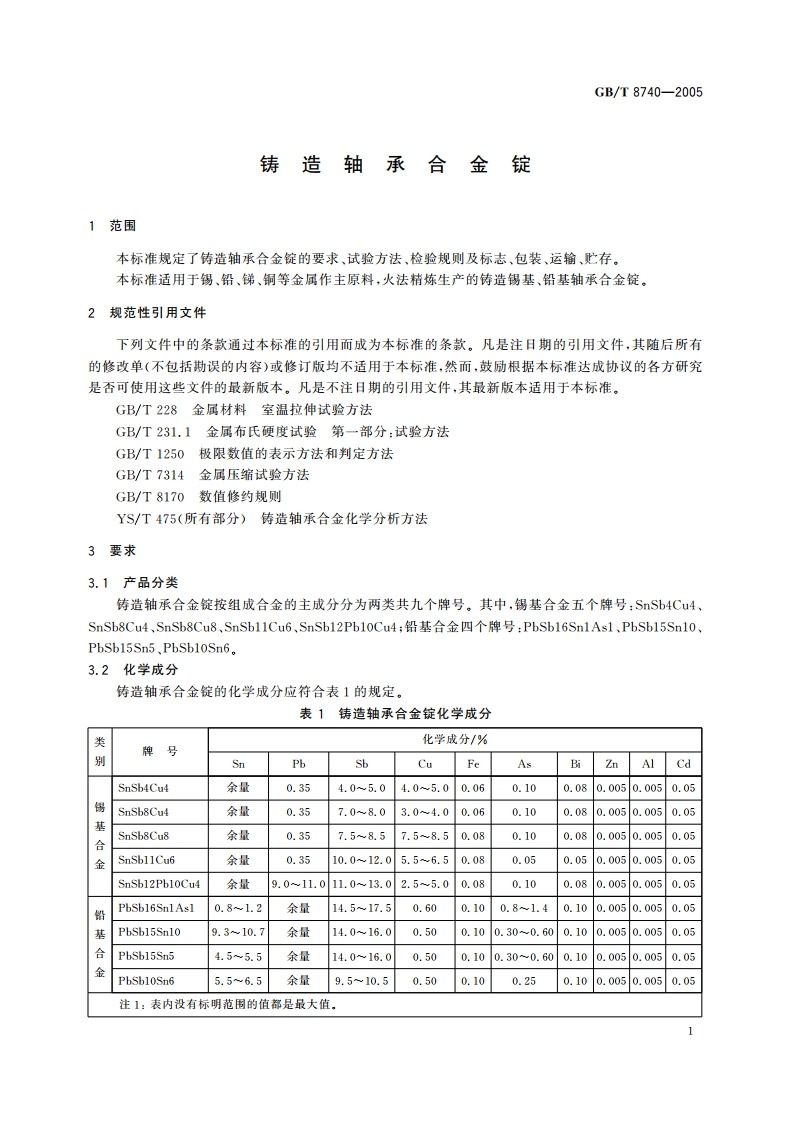

GB/T8740-20053.2.1需方如对化学成分有特殊要求时，可由供需双方商议。3.2.2杂质的修约规则，按GB/T8170中的有关规定进行：修约后的数值的判定，按GB/T1250中的有关规定进行。3.3产品物理性能见附录A3.4表面质量3.4.1俦造轴承合金錠表面应洁净，无腐蚀、灰渣和毛刺。3.4.2铸造轴承合金锭断口面的结构应均匀致密，不得有熔渣、非金属夹杂物及明显偏析。3.5锭形、锭重为便于搬运使用，如无特殊要求，合金锭按图1浇铸。每锭重量：锡基合金锭2kg士0.2kg、铅基合金锭3kg士0.2kg,或由供需双方协商确定。图14试验方法4.1俦造轴承合金锭的化学成分仲栽分析方法按YS/T475的规定进行。4.2俦造轴承合金锭物理性能的检验按GB/T228、GB/T231.1,GB/T7314的进行，4.3俦造轴承合金锭的表面质量用目视检测。5检验规则5.1检查和验收5.1.1铸造轴承合金锭应由供方技术监督部门进行检验，保证产品质量符合本标准（或订货合同）的规定，并填写质量证明书。5.1.2需方应对收到的产品按木标准的规定进行检脸，如检验结果与本标准（或订货合同）的规定不符时，应在收到产品之日起60天内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样由供需双方共同进行。5.2组批铸造轴承合金锭应成批提交验收，每批应由同一牌号的产品组成。每批重量不超过5【，5.3检验项目每批产品应进行化学成分、表面质量的检验。力学性能的检验不作为产品的必检内容，可根据需方要求协商进行。5.4仲裁取样和制样5.4.1化学成分的仲裁取制样，按每批产品锭数的2%抽取样品，但最少不得低于6锭（块），用锯取法分别锯取试样，锯取时清除合金锭表面的氧化层，不得使用润滑剂，锯取方法见图2。
