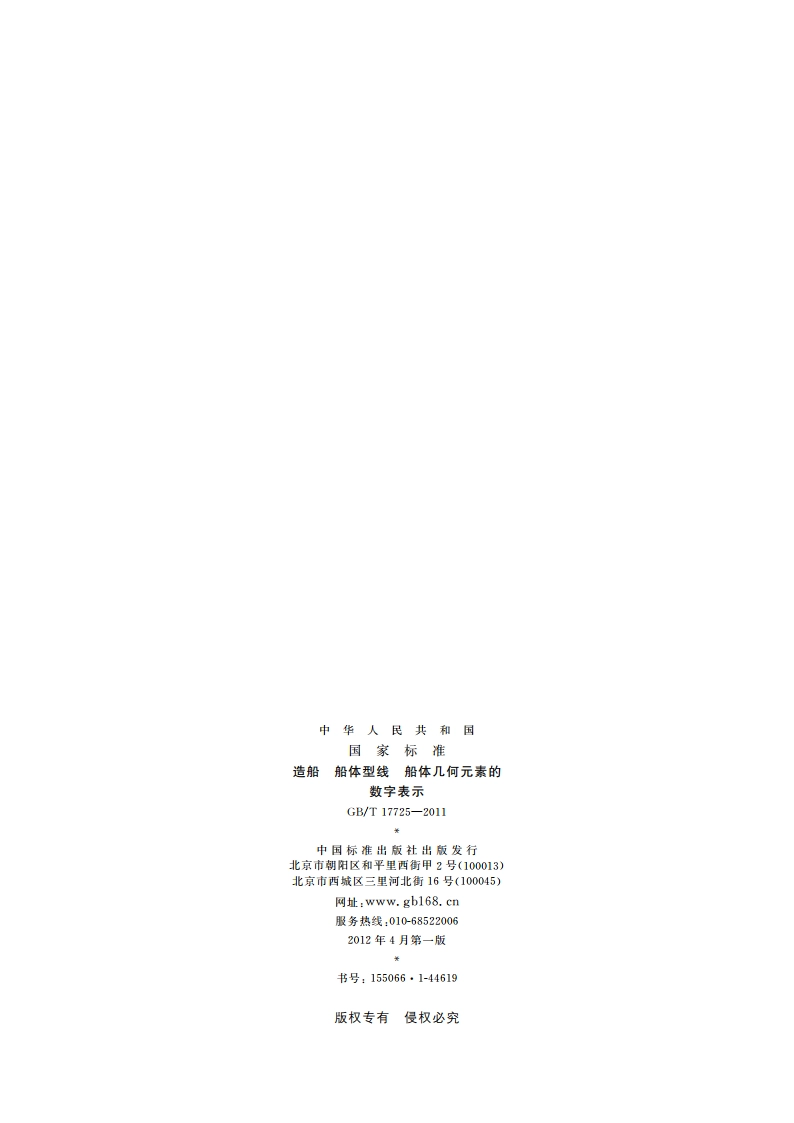

中华人民共和国国家标准造船船体型线船体几何元素的数字表示GB/T17725-2011中国标准出版社出版发行北京市初阳区和平里西街甲2号(100013)北京市西城区三里河北街16号(100045)网址：服务热线：010-685220062012年4月第一版书号：1550661-44619版权专有侵权必究GB/T17725-2011造船船体型线船体几何元素的数字表示1范围本标准规定了用数字形式表示船体型线的方法，以便于几何数据在不同的船体定义系统之间转换。所使用的数据格式由GB/T23304一2009定义。本标准适用于船体型线数字表示。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T23304一2009造船船体型线格式和数据结构3型线的数字定义3.1概述3.1.1采用一系列相关的平面曲线作为定义船体型线的基础。对于非平面的型线则用其在正交平面上的投影线来定义。3.1.2用一组插值函数来定义船体型线。标准插值函数是直线和圆弧。3.2船体型线的定义3.2.1每一条型线由(N一1)条线段组成，每一条可以是直线段或者是圆弧，圆弧对应的圆心角a小于。3.2.2连续船体型线由若干段首尾相接的圆弧和直线段组成。3.2.3不连续船体型线由若干段首尾不连接的线段组成，每段型线之间的不连续信息可用一1E一8和附加说明信息两种方式表示。3.3连续船体型线表示方法3.3.1圆心-节点数字表示法3.3.1.1圆心-节点数字表示法见图1。1
