粘结钕铁硼永磁材料 GBT 18880-2012.pdf

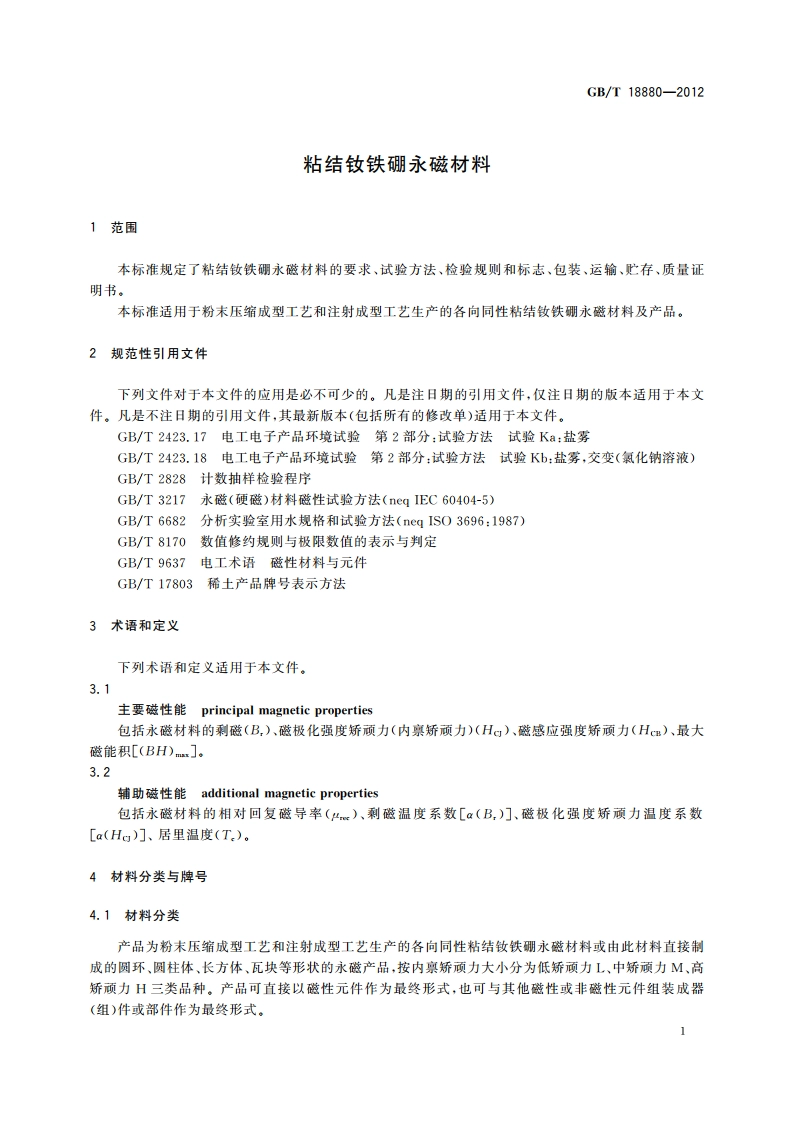

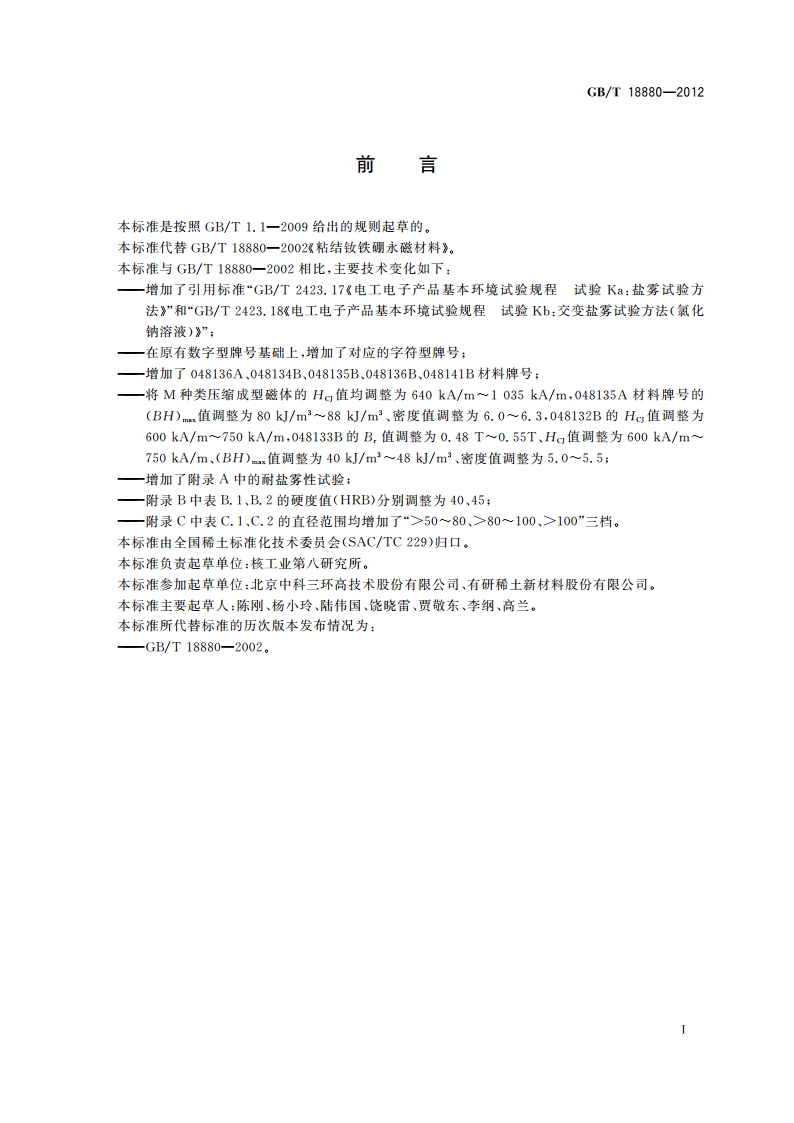

ICS77.120.99H65中华人民共和国国家标准GB/T18880-2012代替GB/T18880-2002粘结钕铁硼永磁材料Materials for bonded neodymium iron boron permanent magnets2012-11-05发布2013-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T18880-20124.2材料牌号每类品种按最大磁能积大小划分为若干个牌号（详见表1），其牌号表示方法符合GB/T17803的规定。每一牌号的材料可直接制成圆环、圆柱体、长方体、瓦块等形状的永磁产品。4.3牌号表示方法分数字型和字符型两种牌号表示方法。数字型牌号的表示方法如下：0481X第四层次表示粘结钕铁硼成型方法(A:压缩成，B:注射成型)第三层次表示粘结钕铁硼产品级别（规格）一第二层次表示钕次类产品（应用产品）第一层次表示钕大类产品（钕）数字型牌号示例：048135A表示Hg为(6401035)kA/m,(BH)m.为(8088)k/m3,成型方法为压缩成型的粘结钕铁硼永磁材料，与048135A对应的字符型牌号为B-NdFeB84/64,B表示粘结，NdFeB表示钕铁硼材料，84表示该粘结钕铁硼材料的最大磁能积范围值的中间值为84kJ/m3,64表示该粘结钕铁硼材料的内禀矫顽力范围值的最小值为640kA/m。5要求5.1磁性能材料在23土3下的主要磁性能应符合表1的规定。如需方有特殊要求，供需双方可另行商定。表1给出的主要磁性能的值，是磁化到饱和后测定的范围值。表1给出的密度仅供用户设计使用参考，不作验收和拒收的依据。5.2防锈性能和密着性能产品的防锈性能和密着性能应符合附录A的规定。如需方有特殊要求，供需双方可另行商定。5.3辅助磁性能和主要力学物理性能材料的辅助磁性能和主要力学物理性能参见附录B,仅供用户设计使用参考，不作验收和拒收的依据。5.4尺寸公差、形位公差产品的尺寸公差、形位公差参见附录C,具体要求由供需双方共同商定。5.5主要成分、工艺及应用材料的主要成分、产品制造工艺及应用参见附录D,仅供用户设计使用参考。5.6外观质量产品表面在10倍率放大镜下观察，无明显的裂纹、气泡、污垢、剥落等缺陷。
