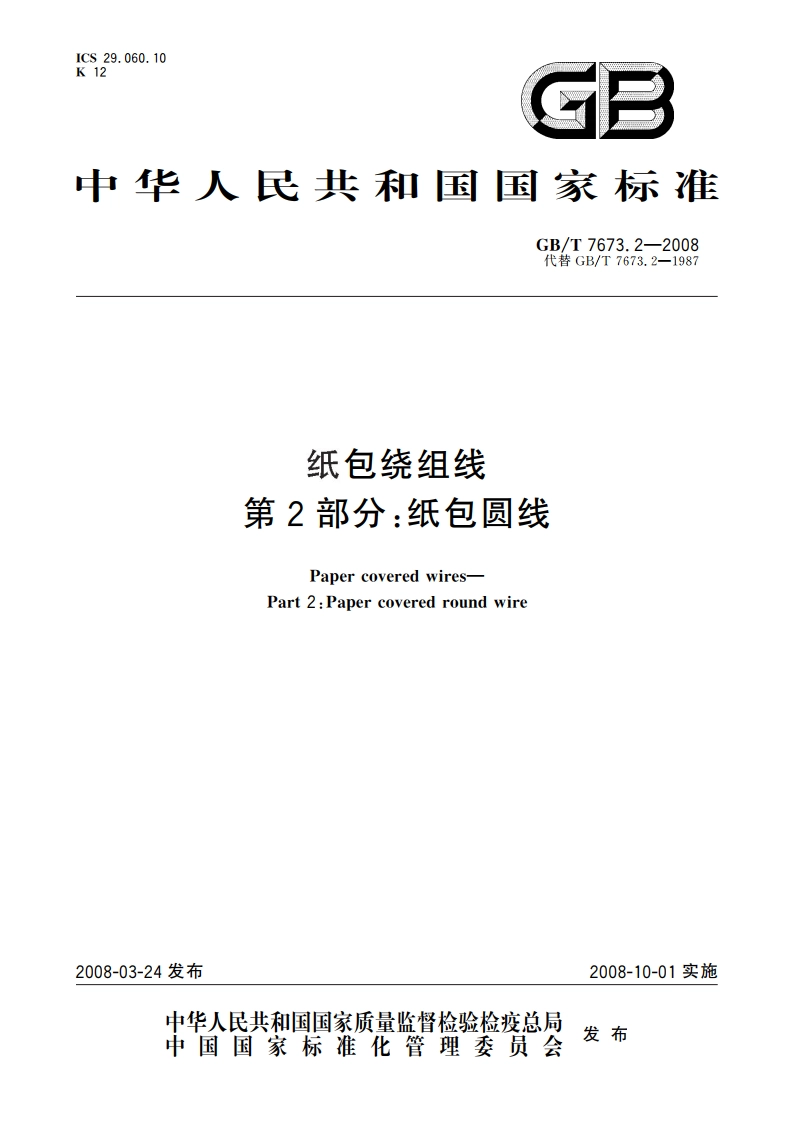

纸包绕组线 第2部分：纸包圆线 GBT 7673.2-2008.pdf

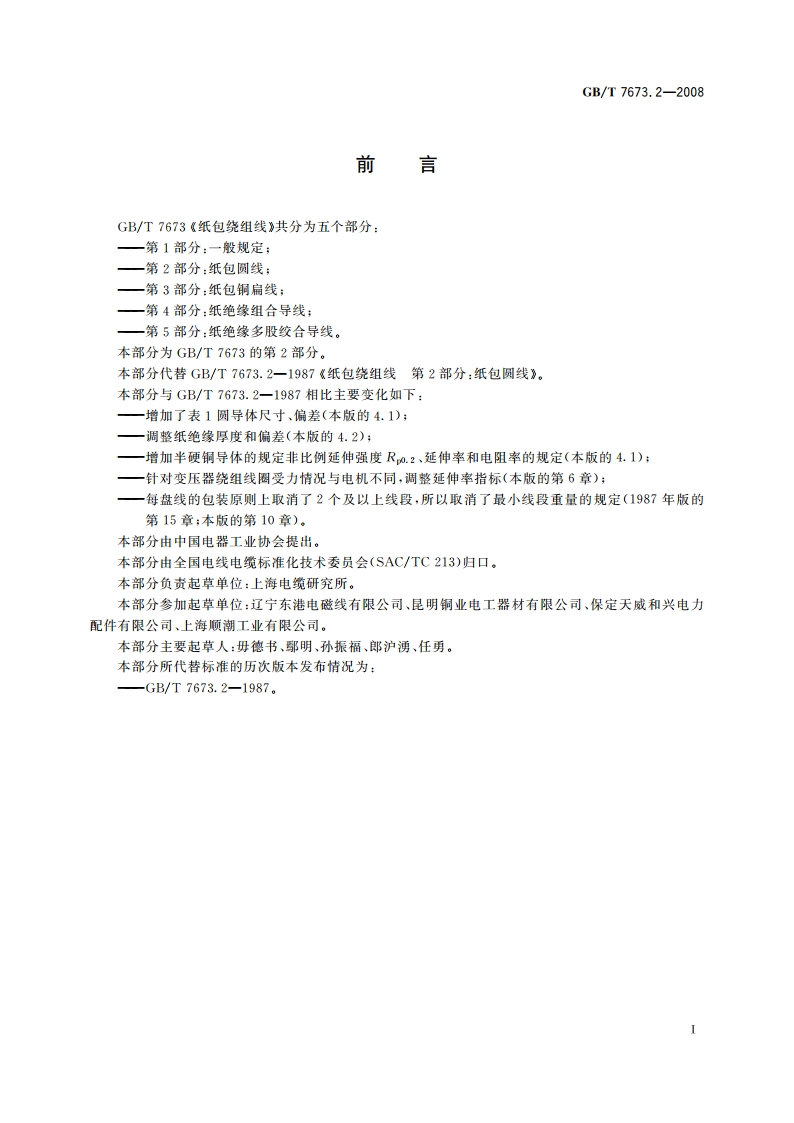

GB/T7673.2-2008纸包绕组线第2部分：纸包圆线1范围GB/T7673的本部分规定了铜芯及铝芯纸包圆线的要求，适用于油浸变压器及其他电器绕组用线。本部分应与GB/T7673.1一起使用。本部分规定的导体标称直径范围为：(1.0005.000)mm。2规范性引用文件下列文件中的条款通过GB/T7673的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T228金属材料室温拉伸试验方法（gv ISO6892一1998）GB/T4074.2绕组线试验方法第2部分：尺寸测量(GB/T4074.2一1999，idt IEC60851-2:1996)GB/T4074.3绕组线试验方法第3部分：机械性能(GB/T4074.3一1999，idt IEC60851-3:1996)GB/T4074.5绕组线试验方法第5部分：电性能(GB/T4074.5-1999,idt IEC60851-5:1996)GB/T7673.1一2008纸包绕组线第1部分：一般规定3定义、代号、产品表示方法、试验方法总则和外观定义、代号、产品表示方法、试验方法总则和外观应符合GB/T7673.1一2008中第3章的规定，4材料、绝缘、绕包、焊接和尺寸4.1导体材料应符合GB/T7673.1一2008中4.1的规定，圆导体的标称直径、偏差应符合表1的规定，值与偏差绝对值相同。当用户需要半硬铜线时，伸长率、电阻率、规定非比例延伸强度R.2,见GB/T7673.1一2008附录A规定。表120时围导体电阻/20时用导体电阻/导体直径/mmr值/导体直径/mmF值/(/m)(/m)mmmm标称值最小值最大值最小值最大值标称值最小值最大值最小值最大值1.0000.9901.0100.0100.021160.022402.3602.3362.3840.0240.0037970.0040231.0601.0491.0710.0110.018810019952.5002.4752.5250.0250.0033850.0035841.1201.1091.1310.0110.016870.017852.6502.6232.6770.0270.0030140.0031901.1801.1681.1920.0120.015190.016092.8002.7722.8280.0280.0026980.0028571.2501.2371.2630.0130.013530.014353.0002.9703.0300.0300.0023510.0024881.3201.3071,3330.0130.012140.012853.1503.1183.1820.0320.0021310.0022581.4001.3861.4140.0140.010790,011433.3503.3163.3840.0340.0018850.0019961.5001.4851.5150.0150.0094020.0099553.5503.5143.5860.0360.0016780.0017781.6001.5841.6160.0160.0082370.0087493.7503.7123.7880.0380.0015040.0015931.7001.6831.7170.0170.0073200.0077504.0003.9604.0400.0400.0013220.0014001.8001.7821.8180.0180.0065290.0069134.2504.2074.2930.0430.0011710.0012401.9001.8811.9190.0190.0058600.0062044.5004.4554.5450.0450.0010450.0011062.0001.9802.0200.0200.0052890.0056004.7504.7024.7980.0480.00093750.00099281.1202.0992.1410.0210.0047080.0049835.0004.9505.0500.0500.00084620.00089582.2402.2182.2620.0220.0042180.004462GB/T7673.2-20084.2纸包圆线的绝缘厚度应符合表2规定，也可由供需双方协商规定其他绝缘厚度。纸包圆线最大外径为最大导体尺寸和2倍绝缘厚度最大值之和，当最大外径在规定值范围内，允许纸绝缘厚度超过表2规定。纸带绕包见GB/T7673.1一2008中4.4的规定。表2单位为毫米导体标称直径1.000d5.000标称绝缘厚度0.300.450.600.801.201.804.25偏差0.05土0.050.080.100.12土0.15土0.30注：介于两种规格之间的厚度，取大规格对应的偏差，4.3绕包和绕包方式应符合GB/T7673.1一2008中4.4的规定。4.4线芯焊接应符合GB/T7673.1一2008中4.5的规定。5电阻铜线芯电阻应符合本部分表1的规定：绍线芯电阻尚在考虑中。6伸长率纸包圆线的伸长率应符合表3规定或由供需双方协商规定。表3导体种类标称直径/mm最小伸长率/%街导体1.000d5.00025铝导体1.0005.000157回弹性纸包圆线的回弹性尚在考虑中。8柔韧性和附着性纸包圆线按表4规定试棒直径卷绕，绝缘层应不开裂、露缝。表4单位为毫米纸绝缘厚度试棒直径0.3080.801000.8064.251509检验规则应符合GB/T7673.1一2008第9章的规定。产品应按表5的规定试验。表5序号项目名称技术要求试验类型试验方法尺寸T.SGB/T4074.21.1导体、导体尺寸符合本部分第4章表1的规定T.S1.2绝缘厚度符合本部分4.2表2的规定T,S1.3外径符合本部分4.2的规定T.S
