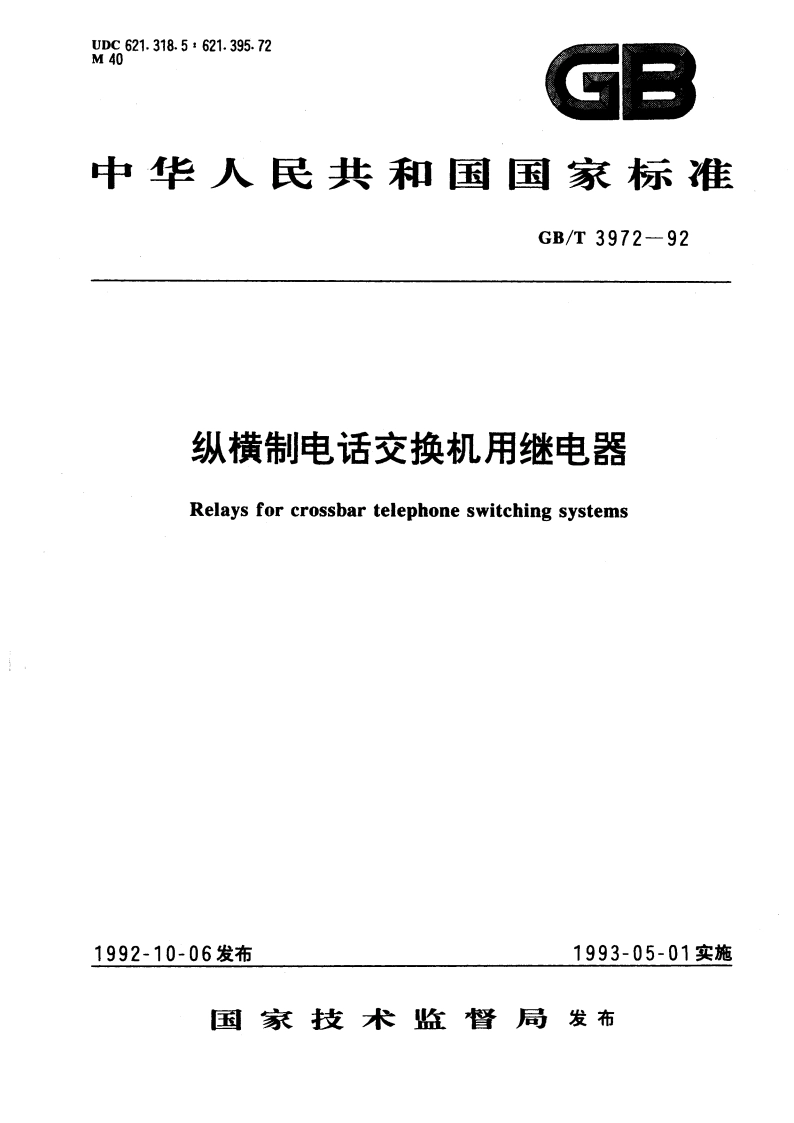

纵横制电话交换机用继电器 GBT 3972-1992.pdf

GB/T3972-922.4继电器的规格代号由线圈代号、触点组代号和隔磁片厚度所组成。使用铜极靴时，应在规格代号中的隔磁片厚度后加注T。25继电器的标志由型号、名称、规格代号及本标准的编号所组成。例1线圈为0.08mm线径的漆包线、10000匝、1200n,触点组为4付转换、隔磁片厚度为0.10mm的继电器应标志为：PR101继电器118-01-10GB3972-92,或JR14继电器118-01-10GB3972-92例2用050号线圈、触点组为4付转换、隔磁片厚度为0.05mm和用铜极靴的继电器标志应为PR101继电器050-01-05TGB3972-92。注：制造厂可在标志的标准编号之后加注厂的代号和产品图号。3技术要求31继电器的外形结构尺寸和安装尺寸应符合图1和图2的规定。3.2继电器零部件的形状尺寸、表面粗糙度，表面处理和涂覆的性能参数应符合制造厂设计文件的规定。整个继电器应外表整洁，无破碎、缺损、绣蚀、斑渍、变形、过大毛刺和粗糙轮廓线等现象。3.3继电器簧片和线圈出线端子上按图纸规定部分表面应有连续的锡层，线圈出线端子的焊点应光滑，线圈框架上不得沾有焊剂。34继电器所有触点组应作用正确，相同组合的不同簧片触点的动作应同碰同离：转换触点组在继电器动作时应先离后合，先合后离触点组在动作时应能使触点电路作无间断的转换，双触点应同时动作。3.5继电器触点的接触压力应为0.180.26N。3.6触点在闭合时，动簧片与推动卡间的距离应不小于0.20mm。3.7动合、静合，转换和先合后离触点在断开时的间隙应不小于0.25mm。3.8触点的接触电阻应不大于0.05n。39继电器线圈的直流电阻误差应小于10%310继电器的吸合安匝应不大于表2的规定，继电器的释放安匝应不小于表2的规定。有特殊要求时，继电器的不吸动安匝和保持安匝应符合表2的要求。表2触点组编号吸合安匝释放安匝不吸动安匝保持安匝11603011055212020804513020855180301205518030120552405515575726055165752605516575919045130651021545145651115035100602
