硬质橡胶弯曲强度的测定 GBT 1696-2001.pdf

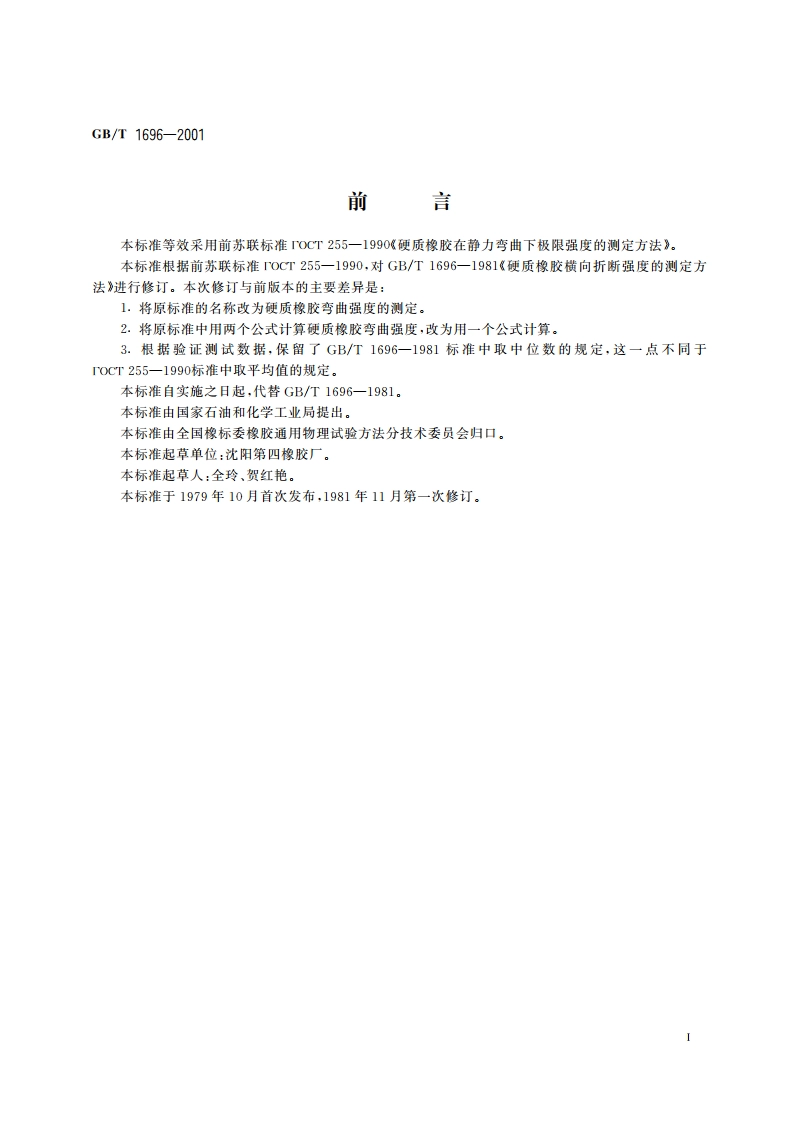

GB/T1696-2001前言本标准等效采用前苏联标准0CT255一1990硬质橡胶在静力弯曲下极限强度的测定方法本标准根据前苏联标准ocT255一1990，对GB/T1696一1981硬质橡胶横向折断强度的测定方法进行修订。本次修订与前版本的主要差异是：1,将原标准的名称改为硬质橡胶弯曲强度的则定。2.将原标准中用两个公式计算硬质橡胶弯曲强度，改为用一个公式计算。3.根据验证测试数据，保留了GB/T1696一1981标准中取中位数的规定，这一点不同于r0CT255一1990标准中取平均值的规定。本标准自实施之日起，代替GB/T1696一1981.本标准由国家石油和化学工业局提出。本标准由全国橡标委橡胶通用物理试验方法分技术委员会归口。本标准起草单位：沈阳第四橡胶厂。本标准起草人：全玲、贺红艳。本标准于1979年10月首次发布，1981年11月第一次修订。中华人民共和国国家标准GB/T1696-2001硬质橡胶弯曲强度的测定代替GB/T1696一1981Ebonite-Determination of cross breaking strength警告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任。1范围本标准规定了在硬质橡胶两支座间的中心位置施加静力使试样弯曲，对试样弯曲强度进行测定的一种方法。本标准适用于耐介质、耐电、耐热、耐冲击等硬质橡胶。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2941一1991橡胶试样环境调节和试验的标准温度、湿度及时间(eqv1S0471:1983)3定义本标准采用下列定义。3.1硬质橡胶ebonite是在橡胶中加入硫磺和其他配合剂，经硫化制造成的一种硬质材料，由于大量硫化剂的作用，使它具有较高的硬度。3.2弯曲强度cross breaking strength试样在弯曲至破坏的过程中，所承受的最大弯曲应力。3.3弯曲应力bending stress试样在弯曲时产生的应力，其值为施加的力所产生最大弯矩值与抗弯矩之比。4试验仪器4.1试验机通过试验装置对试样施加作用力，要符合下列要求：4.1.1使用力值在满量程的15%85%的范围内。4.1.2试验装置的移动速度必须均匀，并使施加的作用力在30s士15s内达到最大值。4.2试验装置见图1所示，由两个支座和一个压头构成。4.2.1支座是由两个坚固的截面三角状的金属支座构成，支座间距离为100.0mm土0.2mm,支座端部的半径为3.15mm士0.20mm,支座宽度应大于试样的宽度。4.2.2压头安装在两支架之间中心点的范围内。压头端半径为3.15mm0.20mm,宽度应与两支座的宽度相同，支座与压头平行并与试样垂直。中华人民共和国国家质量监督检验检疫总局2001-08-28批准2002-05-01实施1
