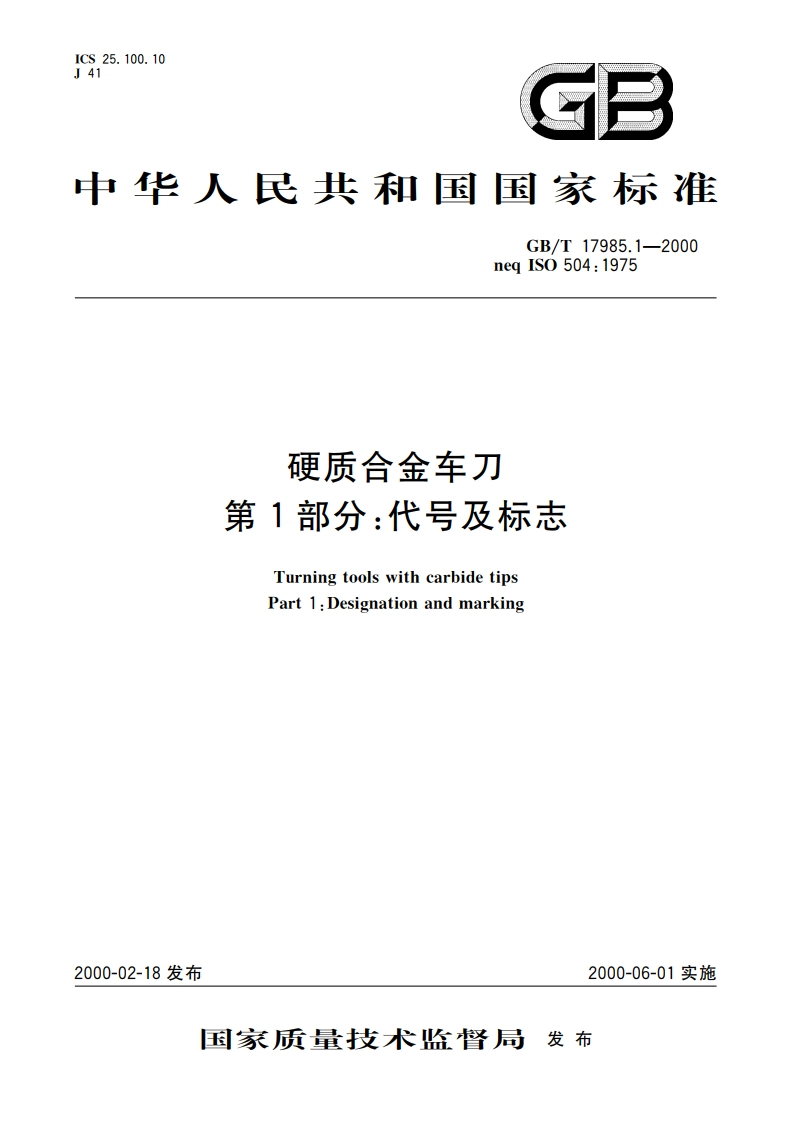

中华人民共和国国家标准硬质合金车刀第1部分：代号及标志GB/T17985.1-2000neq1S0504:1975Turning tools with carbide tipsPart 1:Designation and marking1范围本标准规定了GB/T17985.2和GB/T17985.3所规定的硬质合金外表面车刀和内表面车刀的代号表示规则及标志。本标准适用于米制尺寸的硬质合金外表面车刀和内表面车刀的代号表示。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2075一1998切削加工用硬切削材料的用途切屑形式大组和用途小组的分类代号GB/T17985.2一2000硬质合金车刀第2部分：外表面车刀GB/T17985.3一2000硬质合金车刀第3部分：内表面车刀3代号表示规则硬质合金车刀代号由按规定顺序排列的一组字母和数字组成，共有六个符号，分别表示其各项特征。)第一个符号用两位数字表示车刀头部的型式（见表1）：b)第二个符号用一字母表示车刀的切削方向（见4.2）：)第三个符号用两位数字表示车刀的刀杆高度，如果高度不足两位数字时，则在该数前面加“0”(见4.3)：d)第四个符号用两位数字表示车刀的刀杆宽度，如果宽度不足两位数字时，则在该数前面加“0”(见4.3)：)第五个符号用“.”表示该车刀的长度符合GB/T17985.2或GB/T17985.3的规定：D第六个符号用一字母和两位数字表示车刀所焊刀片按GB/T2075中规定的硬切削材料的用途小组代号。4代号的规定4.1车刀型式的符号按表1，国家质量技术监督局2000-02-18批准2000-06-01实施
