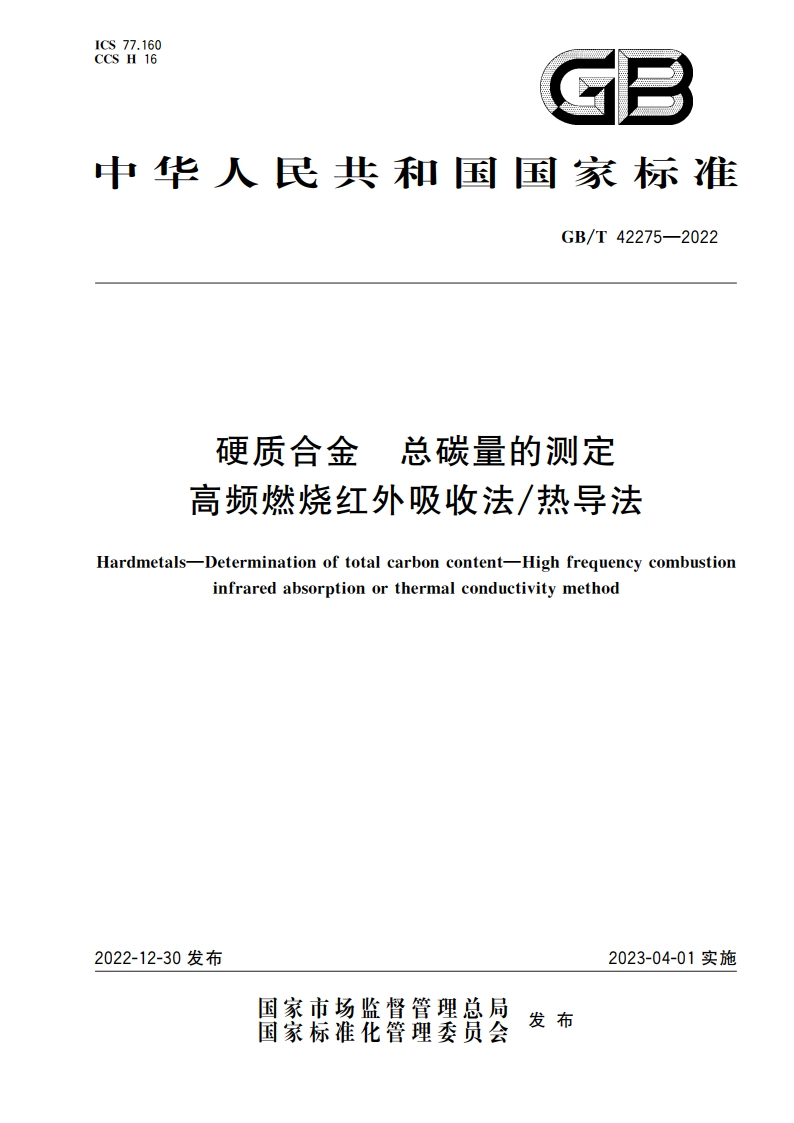

硬质合金 总碳量的测定 高频燃烧红外吸收法热导法 GBT 42275-2022.pdf

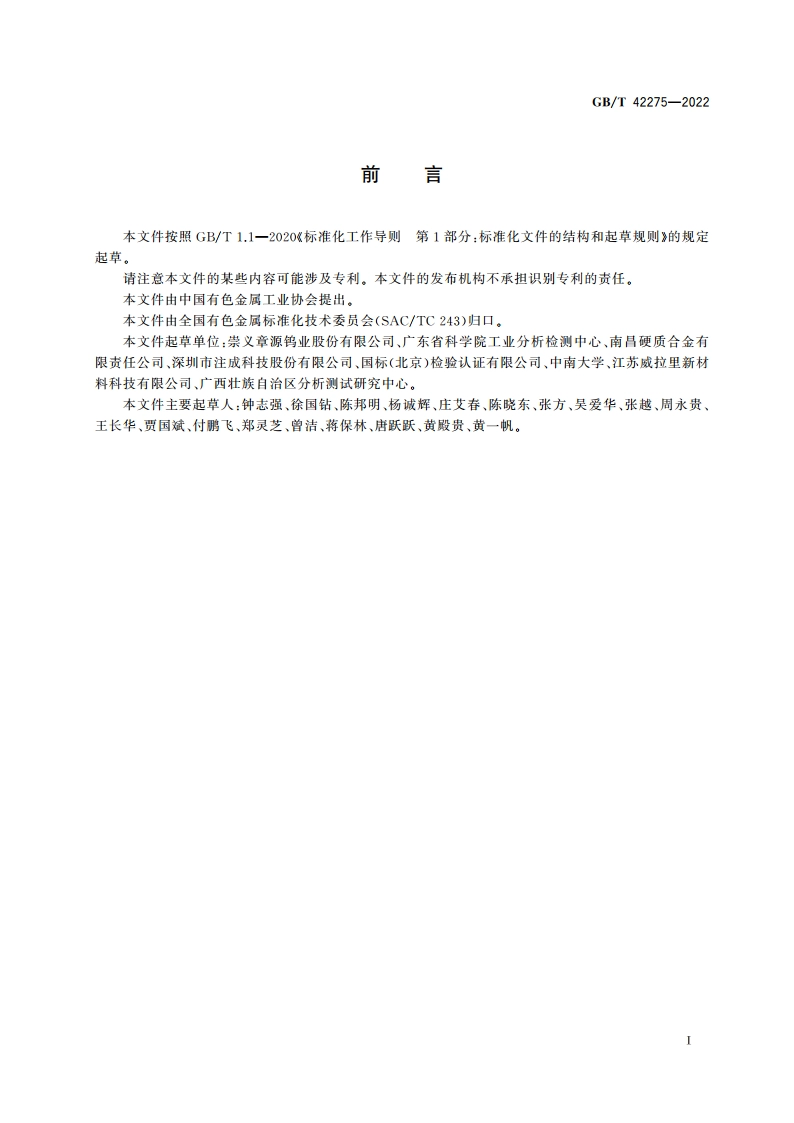

GB/T42275-2022硬质合金总碳量的测定高频燃烧红外吸收法/热导法1范围本文件描述了硬质合金原料所用难熔金属碳化物和硬质合金总碳量的测定方法。本文件适用于钨、钽、铌、铬、钒、钛等难熔金属的碳化物及复式碳化物，碳化物与黏结金属组成的混合料（无成型剂）以及由这些混合料生产的预烧结或烧结过的硬质合金中的总碳量的测定，测定范围（质量分数)为4.00%20.00%。2规范性引用文件本文件没有规范性引用文件。3术语和定义本文件没有需要界定的术语和定义。4原理试料于高频感应炉的氧气流中加热燃烧，生成的二氧化碳由氧气载至红外线检测池或热导检测池，由计算机系统根据试料质量与检测池的信号计算碳含量。5试剂或材料5.1钨助熔剂：纯度大于99.8%，碳的含量（质量分数）不大于0.0005%。5.2铜助熔剂：纯度大于99.8%，碳的含量（质量分数）不大于0.0009%。5.3铁助熔剂：纯度大于99.8%，碳的含量（质量分数）不大于0.0005%。5.4标准物质：与待测样品碳量相近的有证系列标准样品或其他适用标准样品。5.5氧气：纯度（体积分数）不小于99.5%。5.6碳硫陶瓷坩埚：1100灼烧至少2h至碳空白值恒定，冷却后保存在干燥器中备用。6仪器设备高烦感应定碳仪：包括高频感应炉、净化炉、催化炉、二氧化碳红外线检测池或热导检测池、计算机及软件控制系统，
