硬聚氯乙烯(PVC-U)管材 二氯甲烷浸渍试验方法 GBT 13526-1992.pdf

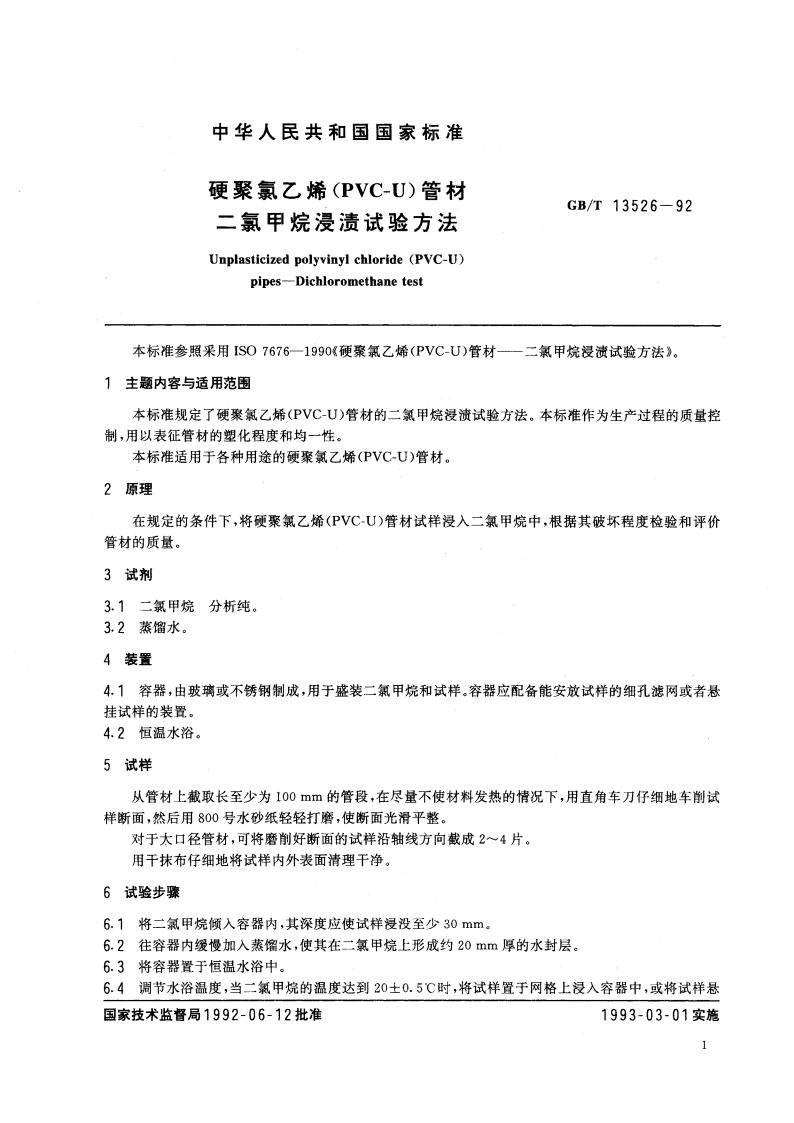

中华人民共和国国家标准硬聚氯乙烯(PVC-U)管材GB/T13526-92二氯甲烷浸渍试验方法Unplasticized polyvinyl chloride(PVC-U)pipes-Dichloromethane test本标准参照采用IS07676一1990硬聚氯乙烯(PVC-U)管材一二氯甲烷浸溃试验方法。1主题内容与适用范围本标准规定了硬聚氯乙烯(PVC-U)管材的二氯甲烷浸渍试验方法。本标准作为生产过程的质量控制，用以表征管材的塑化程度和均一性。本标准适用于各种用途的硬聚氯乙烯(PVCU)管材。2原理在规定的条件下，将硬聚氯乙烯(PVCU)管材试样浸入二氯甲烷中，根据其破坏程度检验和评价管材的质量。3试剂3.1二氯甲烷分析纯。3.2蒸馏水。4装置4.1容器，由玻璃或不绣钢制成，用于盛装二氯甲烷和试样.容器应配备能安放试样的细孔滤网或者悬挂试样的装置。4.2恒温水浴。5试样从管材上截取长至少为100mm的管段，在尽量不使材料发热的情况下，用直角车刀仔细地车削试样断面，然后用800号水砂纸轻轻打磨，使断面光滑平整。对于大口径管材，可将磨削好断面的试样沿轴线方向截成24片。用干抹布仔细地将试样内外表面清理干净。6试验步骤6.1将二氯甲烷倾入容器内，其深度应使试样浸没至少30mm。6.2往容器内缓慢加入蒸馏水，使其在二氯甲烷上形成约20mm厚的水封层。6.3将容器置于恒温水浴中。6.4调节水浴温度，当二氯甲烷的温度达到20士0.5时，将试样置于网格上浸入容器中，或将试样悬国家技术监督局1992-06-12批准1993-03-01实施
