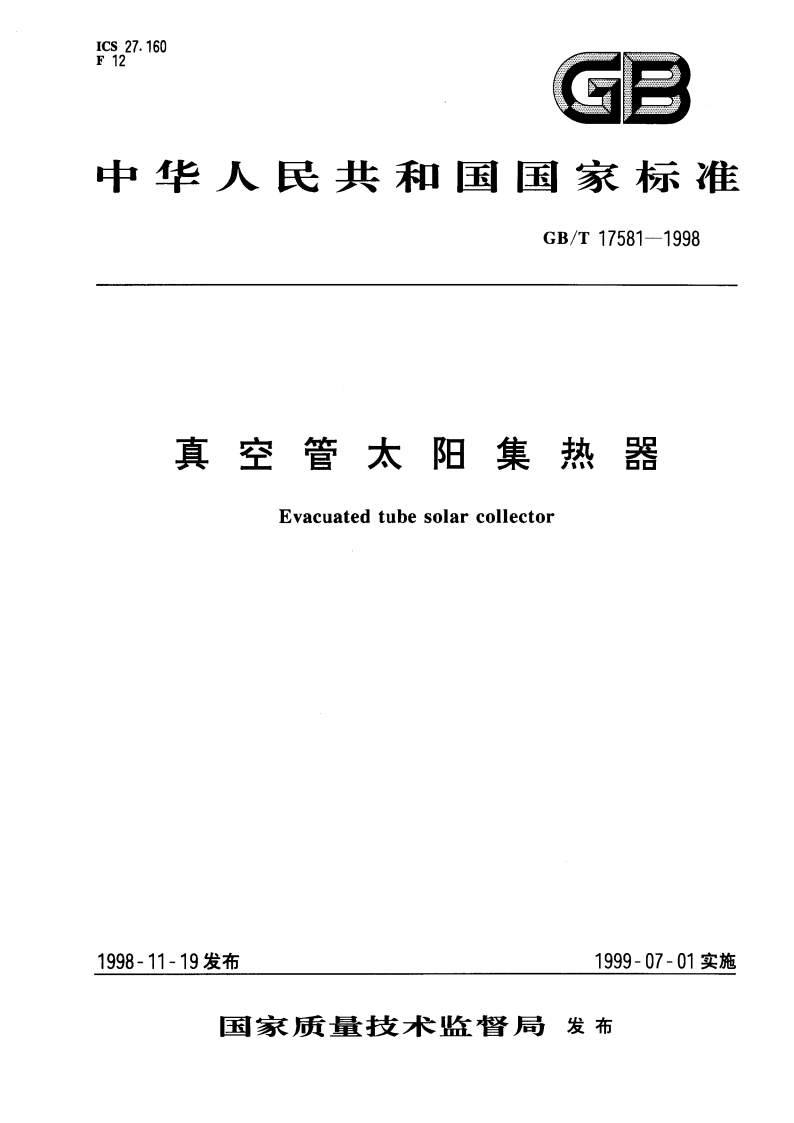

真空管太阳集热器 GBT 17581-1998.pdf

GB/T17581-19983.3真空管太阳集热器的采光面积aperture area of an evacuated tube solar collector真空管太阳集热器采光口或上方允许太阳辐射进人或透射的平面（采光平面）上接收太阳辐射的最大投影面积。单位为m2。3.4真空管太阳集热器的总面积gross collector area of an evacuated tube solar collector包括联集管、尾架和边框在内的整个真空管太阳集热器的最大投影面积。单位为m2。3.5真空管太阳集热器的空晒温度stagnation temperature of an evacuated tube solar collector真空管太阳集热器内的空气停止流动，在规定的太阳辐照度下，真空管太阳集热器达到准稳态状态时，真空管太阳集热器内空气所达到的温度叫空晒温度。3.6试验周期test period对于每个测定的效率点，维持准稳态的时间范围。3.7人射角修正系数incident angle modifier在工质进口温度等于环境温度的条件下，太阳人射角为日时的集热效率值与太阳法向人射时的瞬时效率值之比。3.8联集管manifold联接真空太阳集热管，并构成传热工质通道的部件。3.9反射器reflector安装在真空管太阳集热器下方，用来将人射的太阳辐射反射到真空太阳集热管上的部件。4分类与命名4.1产品分类4.1.1真空管太阳集热器按真空太阳集热管结构型式分类可分为三类：a)全玻璃真空管太阳集热器；b)玻璃-金属真空管太阳集热器：c)热管式真空管太阳集热器。这三种真空管太阳集热器的基本结构和主要部件名称如图1中(a)、(b)、(c)所示。26766666666S()全玻璃真空管太阳集热器1一真空太阳集热管：2一吸热管：3一联集管，4一隔热体：5一配管接口：6一反射器：7一尾架图1真空管太阳集热器的基本结构和主要部件2
