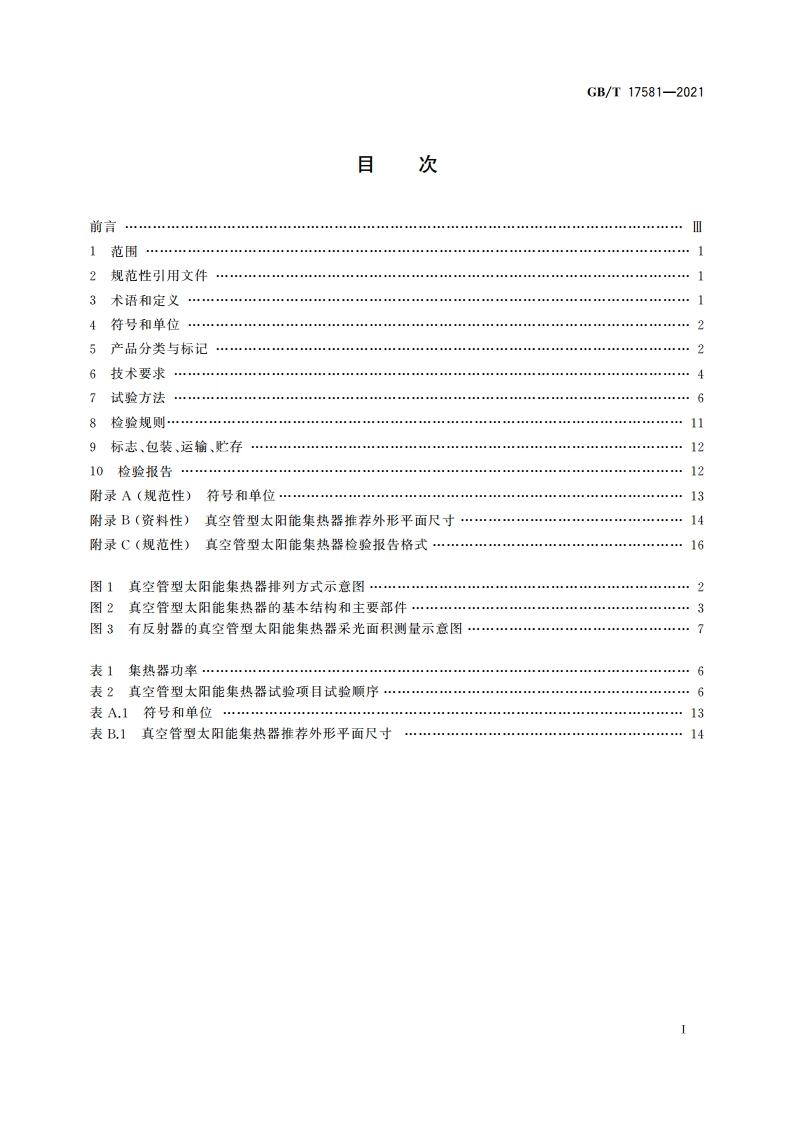

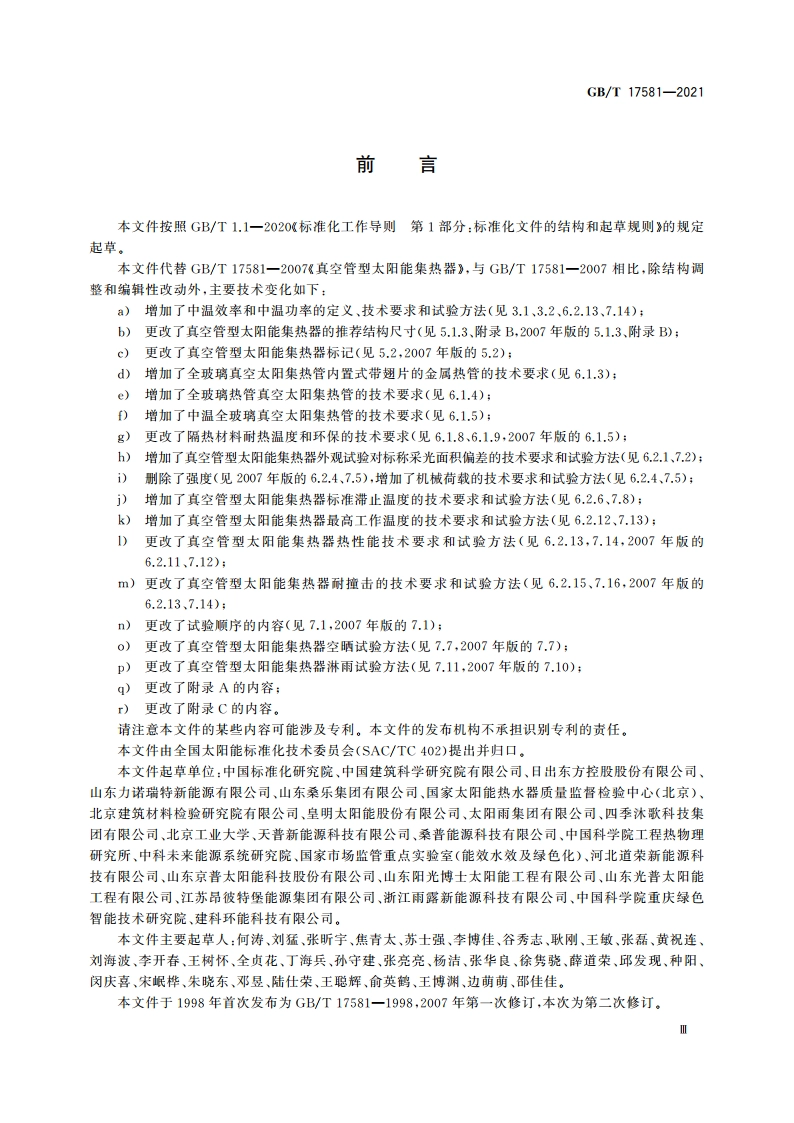

ICS27.160CCS F 12B中华人民共和国国家标准GB/T17581-2021代替GB/T17581-2007真空管型太阳能集热器Evacuated tube solar collectors2021-12-31发布2022-07-01实施国家市场监督管理总局国家标准化管理委员会发布GB/T17581-2021均温度与环境空气温度的温差为100时的集热器输出功率，等于中温效率、采光面积和1000W/m2三个值的乘积。4符号和单位本文件使用的符号和单位按照附录A的表A1。5产品分类与标记5.1产品分类5.1.1结构类型5.1.1.1真空管型太阳能集热器按真空太阳集热管结构型式分类可分为三类：)全玻璃真空管型太阳能集热器：b)玻璃-金属结构真空管型太阳能集热器：c)热管式直空管型太阳能集热器。注：热管式真空管型太阳能集热器是指以玻璃金属封接式热管真空太阳集热管、全玻璃热管真空太阳集热管、全玻璃真空太阳集热管内置式带翅片的金属热管、内置同心套管的热管真空太阳集热管为集热部件的集热器，51.1.2真空管型太阳能集热器按真空太阳集热管的排列方式可分为竖单排、横单排和横双排三类，其排列方式示意图如图1所示。a)竖单排b)横单排c)横双排标引序号说明：1一真空太阳集热管：2一联集管，3一尾架：L长度；V一宽度，图1真空管型太阳能集热器排列方式示意图5.1.2产品结构三类真空管型太阳能集热器的基本结构和主要部件名称如图2所示。
