直接法氧化锌化学分析方法 第2部分：氧化铅量的测定 火焰原子吸收光谱法 GBT 4372.2-2014.pdf

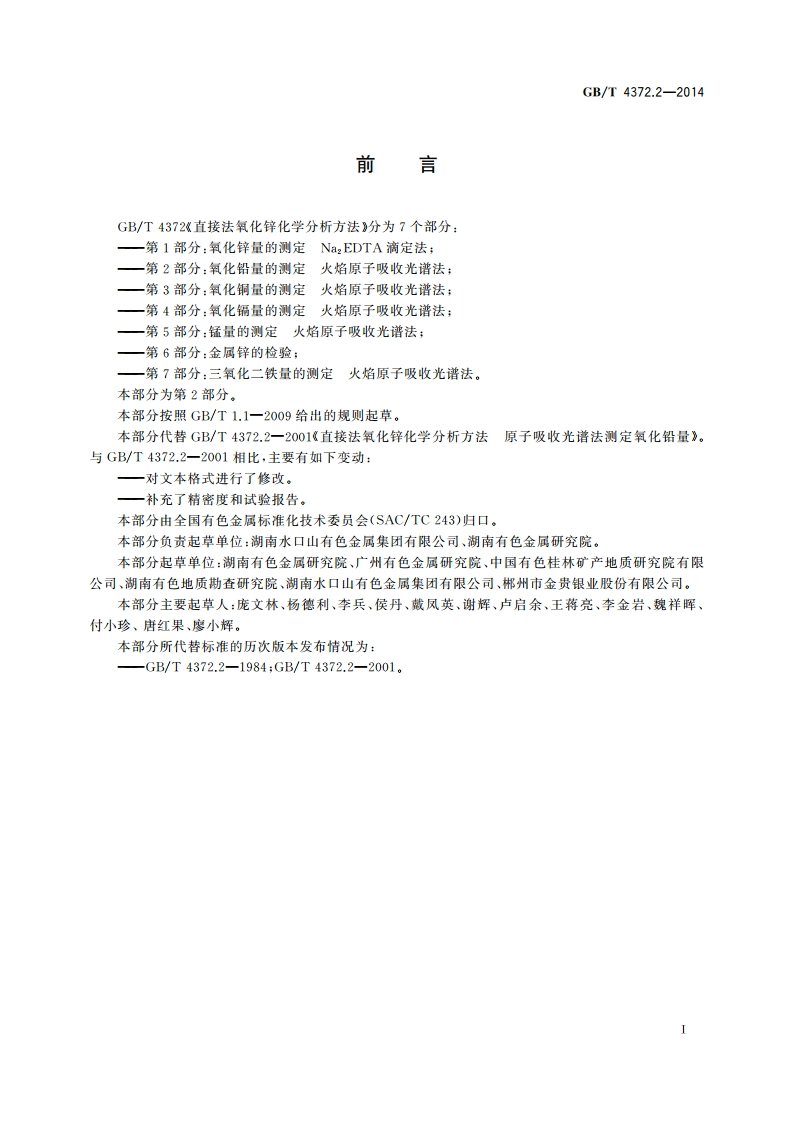

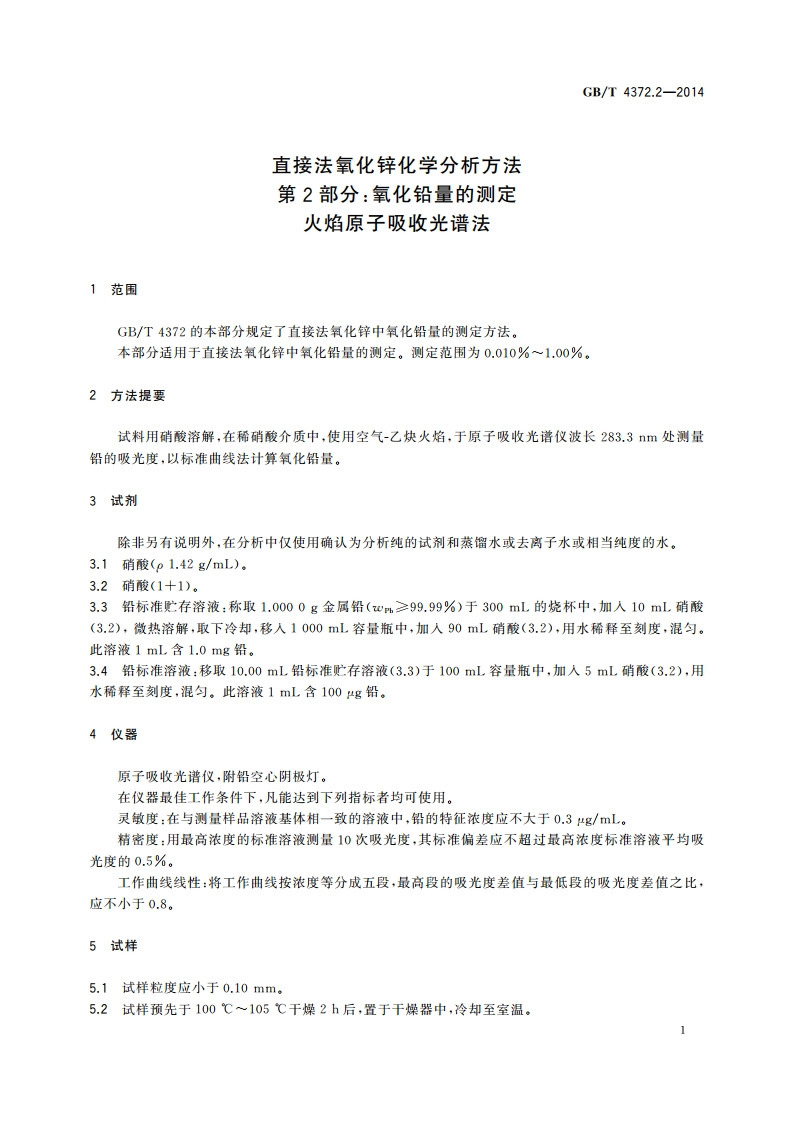

GB/T4372.2-2014前言GB/T4372直接法氧化锌化学分析方法分为7个部分：一第1部分：氧化锌量的测定Na2EDTA滴定法：一第2部分：氧化铅量的测定火焰原子吸收光谱法：一第3部分：氧化铜量的测定火焰原子吸收光谱法：一第4部分：氧化镉量的测定火焰原子吸收光谱法：一第5部分：锰量的测定火焰原子吸收光谱法：一第6部分：金属锌的检验；一第？部分：三氧化二铁量的测定火焰原子吸收光谱法。本部分为第2部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T4372.2一2001直接法氧化锌化学分析方法原子吸收光谱法测定氧化铅量。与GB/T4372.2一2001相比，主要有如下变动：一对文本格式进行了修改。一补充了精密度和试验报告。本部分由全国有色金属标准化技术委员会(SAC/TC243)归口。本部分负责起草单位：湖南水口山有色金属集团有限公司、湖南有色金属研究院。本部分起草单位：湖南有色金属研究院、广州有色金属研究院、中国有色桂林矿产地质研究院有限公司、湖南有色地质勘查研究院、湖南水口山有色金属集团有限公司、郴州市金贵银业股份有限公司。本部分主要起草人：庞文林、杨德利、李兵、侯丹、戴风英、谢辉、卢启余、王将亮、李金岩、魏祥辉、付小珍、唐红果、廖小辉。本部分所代替标准的历次版本发布情况为：一GB/T4372.2-1984:GB/T4372.2-2001。GB/T4372.2-2014直接法氧化锌化学分析方法第2部分：氧化铅量的测定火焰原子吸收光谱法1范围GB/T4372的本部分规定了直接法氧化锌中氧化铅量的测定方法。本部分适用于直接法氧化锌中氧化铅量的测定。测定范围为0.010%1.00%。2方法提要试料用硝酸溶解，在稀硝酸介质中，使用空气-乙炔火焰，于原子吸收光谱仪波长283.3m处测量铅的吸光度，以标准曲线法计算氧化铅量。3试剂除非另有说明外，在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。3.1硝酸(p1.42g/mL)。3.2硝酸(1十1)。3.3铅标准贮存溶液：称取1.0000g金属铅(em99.99%)于300mL的烧杯中，加人10mL硝酸(3.2),微热溶解，取下冷却，移人1000mL容量瓶中，加人90mL硝酸(3.2)，用水稀释至刻度，混匀。此溶液1mL含1.0mg铅。3.4铅标准溶液：移取10.00mL铅标淮贮存溶液(3.3)于100mL容量瓶中，加入5mL硝酸(3.2)，用水稀释至刻度，混匀。此溶液1mL含100g铅。4仪器原子吸收光谱仪，附铅空心阴极灯。在仪器最佳工作条件下，凡能达到下列指标者均可使用。灵敏度：在与测量样品溶液基体相一致的溶液中，铅的特征浓度应不大于0.3g/mL。精密度：用最高浓度的标准溶液测量10次吸光度，其标准偏差应不超过最高浓度标准溶液平均吸光度的0.5%。工作曲线线性：将工作曲线按浓度等分成五段，最高段的吸光度差值与最低段的吸光度差值之比，应不小于0.8。5试样5.1试样粒度应小于0.10mm。5.2试样预先于100105干燥2h后，置于干燥器中，冷却至室温，GB/T4372.2-20146分析步骤6.1试料按表1称取试样，精确至0.0001g。表1称样量及分取试液体积氧化铅的质量分数/%试料量/g分取试液体积/m0.0100.0500.50全量0.0500.100.20全量0.100.500.2510.000.501.000.205.006.2测定次数独立地进行两次测定，取其平均值。6.3空白试验随同试料做空白试验。6.4测定6.4.1将试料(6.1)置于150mL烧杯中，用少量水润湿，加入5mL硝酸(3.2)，盖上表皿，置于电热板上微热溶解完全，取下冷却，用水吹洗表皿及杯壁，移人50mL容量瓶中，用水稀释至刻度，混匀。6.4.2按表1分取试液移入50mL容量瓶中，加入5mL硝酸(3.2)，用水稀释至刻度，混匀。6.4.3用空气-乙炔火焰，于原子吸收光谱仪波长283.3nm处，以水调零，测量试液(6.4.1或6.4.2)中铅的吸光度，诚去试料空白的吸光度，自工作山线上查出相应铅的质量浓度。6.5工作曲线的绘制6.5.1移取0mL、1.00mL、2.00mL、3.00mL、4.00mL、5.00mL铅标准溶液(3.4)，分别置于一组100mL容量瓶中，加人10mL硝酸(3.2)，用水稀释至刻度，混匀。6.5.2在与测量试液相同条件下，测量系列标准溶液的吸光度。以铅的质量浓度为横坐标，吸光度（减去“零浓度”溶液的吸光度)为纵坐标，绘制工作曲线。7分析结果的计算氧化铅量以氧化铅的质量分数心o计，数值以%表示，按式(1)计算：=p-）.VvX10X1.0772100%(1)mV式中：Po一自工作曲线上查得的空白溶液中铅的质量浓度，单位为微克每毫升(g/mL):一自工作曲线上查得的测定溶液中铅的质量浓度，单位为微克每毫升(g/mL):Va试料溶液的总体积，单位为毫升(mL):GB/T4372.2-2014V一分取试液的体积，单位为毫升(mL);V:分取试液稀释后的体积，单位为毫升(mL);试料的质量，单位为克(g):1,0772一铅换算成氧化铅的系数。计算结果表示到小数点后两位，小于0.10%时，表示到小数点后三位。8精密度8.1重复性在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限(，)，超过重复性限(，)的情况不超过5%，实验室内重复性限()按表2数据采用线性内插法和外延法求得。表2重复性限wn,0/%0.0350.170.400.660.80r/%0.0030.020.030.040.058.2再现性在再现性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过再现性限(R),超过再现性限(R)的情况不超过5%，实验室间再现性限(R)按表3数据采用线性内插法和外延法求得。表3再现性限0no/%0.0350.170.400.660.80R/%0.0040.030.040.050.079试验报告本章规定试验报告所包括的内容。至少应给出以下几个方面的内容：一试样：一使用的标准（包括发布或出版年号）：使用的方法（如果标准中包括几个方法）：一分析结果及其表示：与基本分析步骤的差异；一测定中观察到的异常现象：一试验日期。
