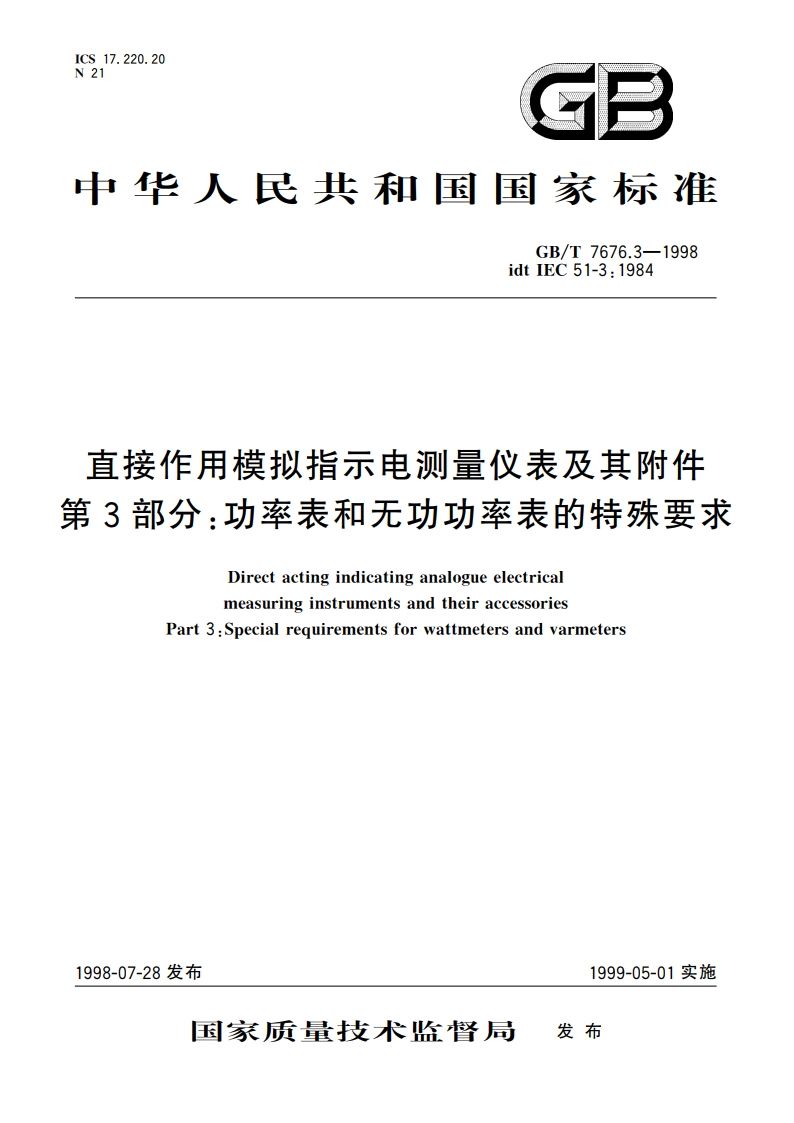

直接作用模拟指示电测量仪表及其附件 第3部分:功率表和无功功率表的特殊要求 GBT 7676.3-1998.pdf
下载文档
温馨提示:
1. 部分包含数学公式或PPT动画的文件,查看预览时可能会显示错乱或异常,文件下载后无此问题,请放心下载。
2. 本文档由用户上传,版权归属用户,汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容,确认文档内容符合您的需求后进行下载,若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误,付费完成后未能成功下载的用户请联系客服处理。
网站客服:3074922707
直接作用模拟指示电测量仪表及其附件 第3部分:功率表和无功功率表的特殊要求 GBT 7676.3-1998 直接 作用 模拟 指示 测量 仪表 及其 附件 部分 功率 无功功率 特殊要求 7676.3
GB/T7676.3-1998功率表和无功功率表的基准值规定如下:4.2.2.1下列仪表为测量范围的上限:一机械的和/或电的零位在标度尺一端的仪表:不考虑电的零位位置,机械的零位在标度尺以外的仪表:一一不考虑机械的零位位置,电的零位在标度尺以外的仪表。等级指数用表-1中规定的符号E-1标志(见第1部分第8章)。4,2.2.2机械的和电的零位两者均在标度尺以内的仪表,基准值为测量范围两个极限的电量值之和,不考虑符号。等级指数用表-1中规定的符号E-1标志(见第1部分第8章)。4,2.2.3分度线与其电输入量不直接对应的仪表,基准值是量程。等级指数用表-1中规定的符号E-10标志(见第1部分第8章)。本条不适用于和一个或多个分流器串联电阻(阻抗)器或仪用互感器连接使用的功率表或无功功率表,这些仪表应按4,2.2.1或4,2.2.2相应地进行处理表【-3供试验用参比条件和允许偏差(对表11规定的补充)影响量参比条件(另有标志除外)试验用允许偏差适用于单一参比值”被测功率的电压分量额定电压或参比范围(若有时)额定值的士2%内的任意电压额定电流以下或参比范圆(若有时)被测功率的电流分量上限以下的任何电流被测功率的电压和用移相装置的仪表参比频率参比频率的士0.1%电流分量的颜率其他仪表45 Hz65 Hz参比频率的士2%功率因数cos=1或额定c0s0.01滞后或超前士0.01相平衡(对多相仪表)对称电压和电流3)4)1)此偏差适用于本表中规定的或由制造厂标志的单一参比值,对参比范围不允许有偏差。2)无功功率表为si,滞后(感性)为正符号,超前(容性)为负符号。3)任一两线电压之差值和任一两相电压之差值分别不应超过所对应的线电压平均值和相电压平均值的1%。每相中的电流与电流平均值之差应不大于1%:每个电流与相应相电压之间的角度应不大于2。4)如果制造厂允许,可以对可做单相试验的多相表做单相试验。5标称使用范围和改变量5.1标称使用范围见第1部分和表I-3。5.2改变量极限见第1部分和表1-3。5.3确定改变量的条件见第1部分。5.4确定由于功率因数引起的改变量对于等级指数等于和大于0.5的仪表,功率因数为滞后,对于等级指数等于和小于0.3的仪表,应施行滞后和超前两种功率因数的试验。2
