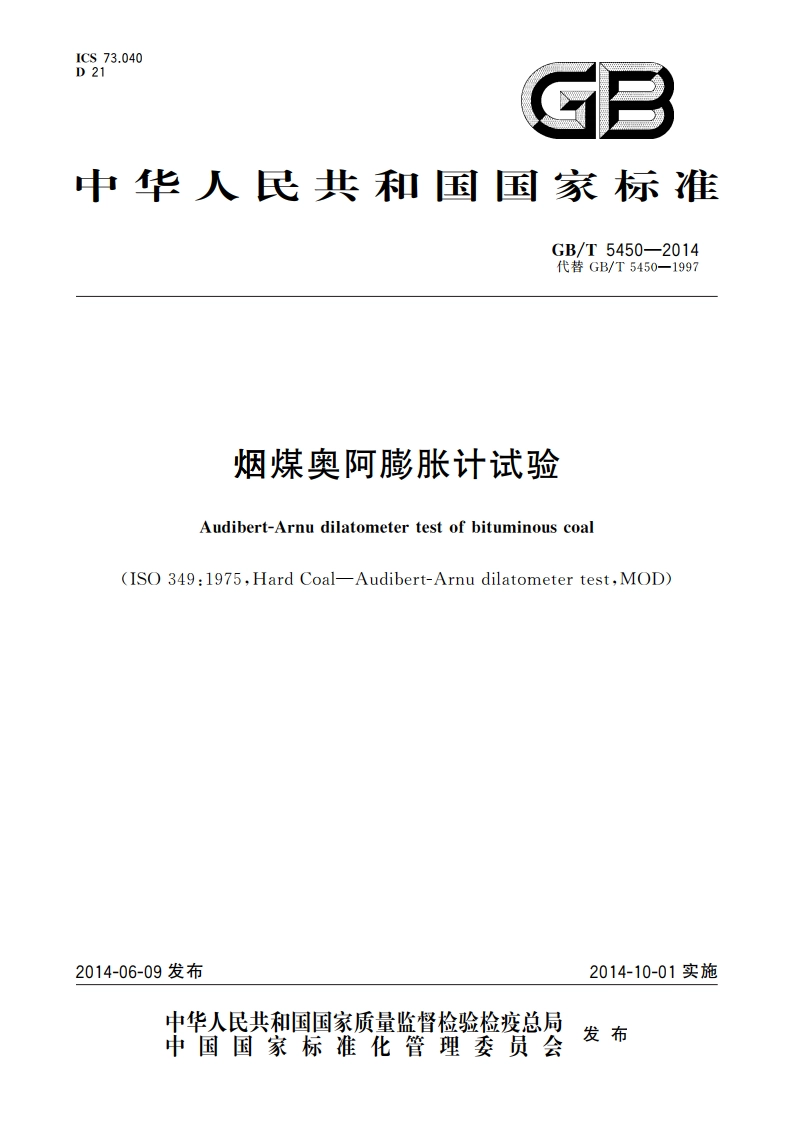

烟煤奥阿膨胀计试验 GBT 5450-2014.pdf

GB/T5450-20144方法提要将试脸煤样按规定方法制成一定规格的煤笔，放在一根标准口径的管子（膨胀管）内，其上放置一根能在管内自由滑动的钢杆（膨张杆），将上述装置放在专用的电炉内，以规定的升温速度加热，记录膨胀杆的位移曲线。根据位移曲线得出最大膨胀度(b)、最大收缩度（）。图1为一种典型的膨张曲线。4温度/图1烟煤典型的膨胀曲线5仪器设备5.1奥阿膨张计5.1.1主要组成奥阿膨张计主要由膨胀管和彭胀杆、电炉、程序控温仪、记录装置组成。5.1.2膨胀管及膨胀杆（图2）膨胀管由冷拔无缝不锈钢管加工而成，其底部带有不漏气的丝堵。膨胀杆是由不锈羽圆钢加工而成。膨胀杆和记录笔的总质量应控制到(150土5)g。5.1.3电炉（图3）电炉由带有底座、顶盖的外壳与一金属炉芯构成。炉芯由能耐氧化的铝青铜金属块制成，在金属块上包以云母，再绕上直径为0.9mm1.0mm的镍铬电炉丝，炉丝外面再包以云母。金属块上有两个直径15mm、深350mm的圆孔，用以插入膨张管。另有直径8mm、深320mm的圆孔，用以放置热电偶。炉芯与外壳之间充填保温材料。电炉的使用功苹应不小于1.5kW,以满足试验使用温度0600的要求。电炉的温度场应均匀，从膨胀管底部往上180mm长度范围内平均温差应符合：0mm120mm长度范围温度变化在士3之内，120mm180mm长度范围温度变化在士5之内。5.1.4程序控温仪在300550范围内升温速率为3/min,控温精度应满足5min内温升(15士1)要求。2
