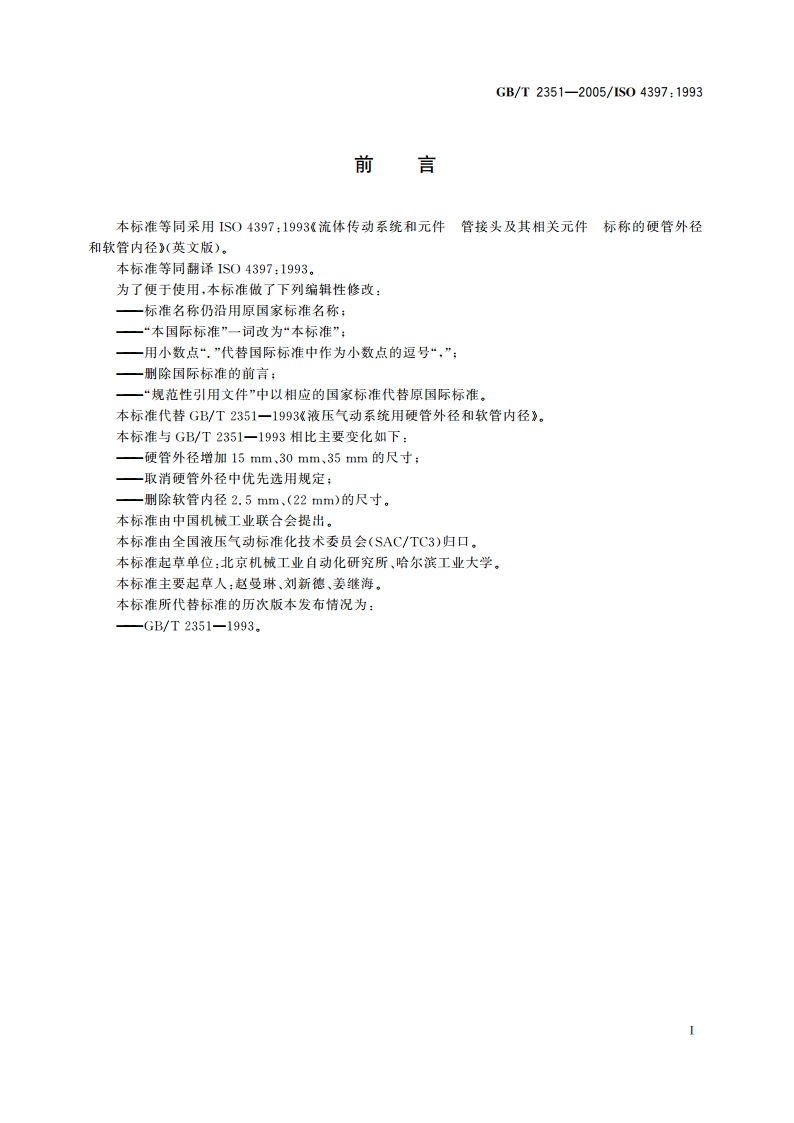

液压气动系统用硬管外径和软管内径 GBT 2351-2005.pdf

GB/T2351-2005/1S04397:1993液压气动系统用硬管外径和软管内径1范围本标准规定了在液压气动系统中使用的管接头及其相关元件的两个直径系列：)在液压气动系统中使用的刚性或半刚性硬管的公称外径系列，不考虑材料成分：b)在液压气动系统中使用的橡胶或塑料软管的公称内径系列。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T17446流体传动系统及元件术语(GB/T17446一1998，idt IS05598:1985)3术语和定义GB/T17446确定的术语和定义适用于本标准。GB/T17446中的相关术语和定义列于此。3.1硬管rigid tubes,半硬管semi-rigid tubes用于联结固定液压气动装置的金属管或塑料管。3.2软管flexible hose通常用金属丝增强的橡胶或塑料柔性管。4尺寸硬管公称外径和软管公称内径从表1中选择。表1硬管公称外径和软管公称内径系列单位为毫米硬管外径软管内径硬管外径软管内径3.2223855254066.328508830511010321212.534014163515193816204031825422031.550不适用于新设计：b仅用于液压系统
