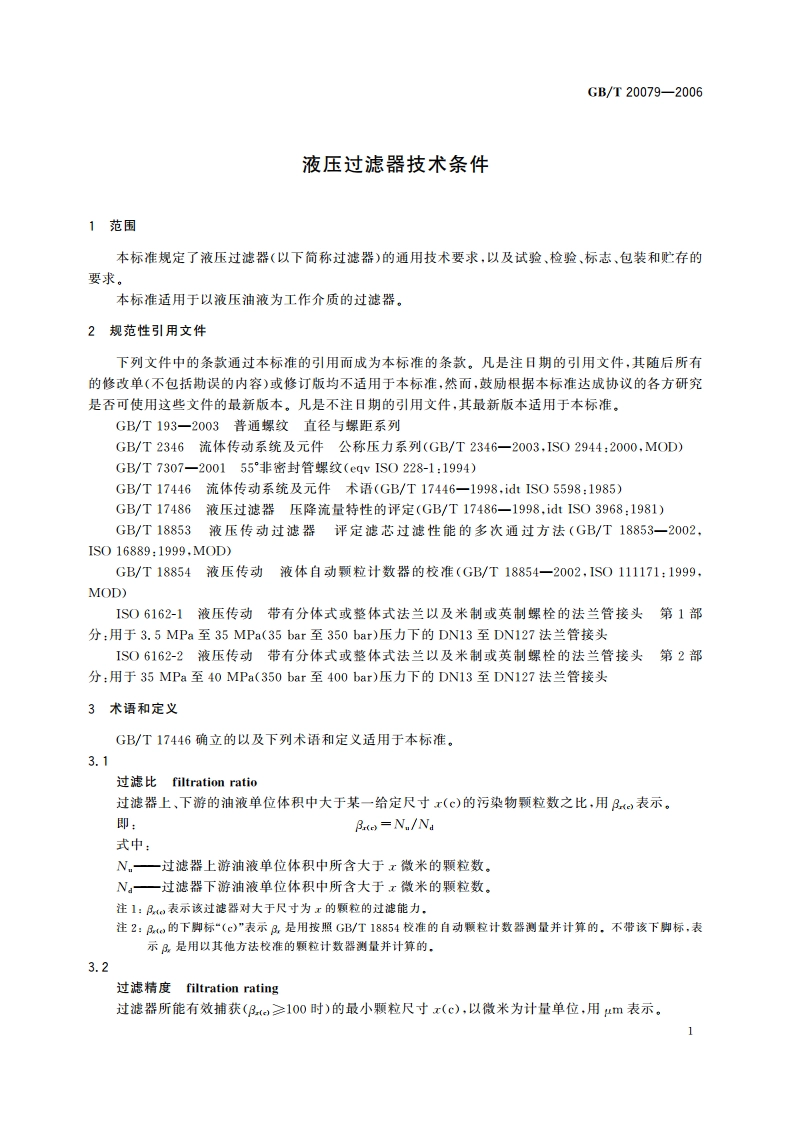

GB/T20079-2006液压过滤器技术条件1范围本标淮规定了液压过滤器（以下简称过滤器）的通用技术要求，以及试验、检验、标志、包装和贮存的要求。本标淮适用于以液压油液为工作介质的过滤器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T193一2003普通螺纹直径与螺距系列GB/T2346流体传动系统及元件公称压力系列(GB/T2346一2003，IS02944:2000,MOD)GB/T7307一200155非密封管螺纹(eqv IS0228-1:1994)GB/T17446流体传动系统及元件术语(GB/T17446一1998，idt1S05598:1985)GB/T17486液压过滤器压降流量特性的评定(GB/T17486一1998，idt IS03968:1981)GB/T18853液压传动过滤器评定滤芯过滤性能的多次通过方法(GB/T18853一2002，IS016889:1999,MOD)GB/T18854液压传动液体自动颗粒计数器的校准(GB/T18854一2002,1S0111171:1999,MOD)IS06162-1液压传动带有分体式或整体式法兰以及米制或英制螺栓的法兰管接头第1部分：用于3.5MPa至35MPa(35bar至350bar)压力下的DN13至DN127法兰管接头IS06162-2液压传动带有分体式或整体式法兰以及米制或英制螺栓的法兰管接头第2部分：用于35MPa至40MPa(350bar至400bar)压力下的DN13至DN127法兰管接头3术语和定义GB/T17446确立的以及下列术语和定义适用于本标准。3.1过滤比filtration ratio过滤器上、下游的油液单位体积中大于某一给定尺寸x()的污染物颗粒数之比，用Bo表示。即：Bxe=N./Na式中：N。一过滤器上游油液单位体积中所含大于x微米的颗粒数。N。一过滤器下游油液单位体积中所含大于x微米的颗粒数。注1：R。表示该过滤器对大于尺寸为x的颗粒的过滤能力。注2：品的下脚标“(c)”表示品，是用按照GB/T18854校淮的自动颗粒计数器测量并计算的。不带该下脚标，表示B是用以其他方法校准的颗粒计数器调量并计算的。3.2过滤精度filtration rating过滤器所能有效捕获(3o100时)的最小颗粒尺寸x(c),以微米为计量单位，用m表示。1GB/T20079-20063.3纳垢容量dirt capacity(retention capacity)滤芯压降达到规定极限压降时所截留污染物的总量，以克为计量单位，用g表示。3.4过滤器额定流量filter rated flow安装过滤精度10m(c),过滤材料为无机纤维滤芯的过滤器，使用运动黏度为32mm2/s的油液进行试验时，在规定的清洁滤芯压降下所通过的流量，以升/分钟为计量单位，用L/mi表示。3.5过滤器压降filter pressure drop在额定流量下，过滤器上游、下游的压差值，以兆帕为计量单位，用Pa表示。3.6发讯压降indicating pressure drop当污染物堵塞滤芯，发讯器报警时过滤器上游、下游的压差值。3.7旁通阀开启压降bypass valve cracking pressure drop当污染物堵塞滤芯，旁通阀开启时过滤器上游、下游的压差值。3.8过滤器初始压降filter clean pressure drop过滤器安装清洁滤芯时的压差值。3.9过滤器压降流量特性filter pressure flow characteristics过滤器压降随流量的变化而变化的特性曲线。4分类按安装位置，过滤器可分为：a)吸油过滤器安装在吸油管路上的过滤器。b)回油过滤器安装在油箱回油口和回油管路上的过滤器。)压力管路过滤器安装在压力管路上的过滤器。5技术要求5.1基本技术参数5.1.1过滤精度过滤器的过滤精度应符合产品技术文件的规定。过滤精度(m(c)宜在3、5、10、15、20、25、40中选取。当过滤精度大于40m(c)时，由制造商自行确定。5.1.2额定流量过滤器的额定流量(L/min)宜在下列等级中选择：16、25、40、63、100、160、250、400、630、800、1000.当额定流量大于1000L/min时，由制造商自行确定。5.1.3公称压力压力管路过滤器的公称压力应按GB/T2346中的规定选择。5.1.4纳垢容量在产品技术文件中应规定过滤器在额定流量下的纳垢容量。GB/T20079-20065.1.5发讯压降装配有发讯器的过滤器，在产品技术文件中应标明发讯压降。5.1.6旁通阀5.1.6.1旁通阀开启压降装配有旁通阀的过滤器，在产品技术文件中应标明开启压降。5.1.6.2旁通阀密封性能当旁通阀压降分别达到规定开启压降的80%和规定开启压降时，泄漏量应符合表1的规定。表1旁通阀的泄漏量旁通阀的泄漏量/(mL/min)颜定流量q/(L/min)开启压降的80%时开启压降时41603101606308405.1.6.3旁通阀关闭压降旁通阀关闭压降应不小于规定开启压降的65%。5.1.6.4旁通间压降流量通过旁通阀的流量达到过滤器的额定流量时，其压降应不大于开启压降的1,7倍。5.1.7发讯器发讯压降当过滤器同时安装发讯器和旁通阀时，应符合下式要求：旁通阀开启压降的65%发讯压降旁通阀开启压降的80%5.1.8过滤器初始压降在产品技术文件中应规定过滤器在额定流量下的初始压降。5.1.9过滤器压降流量曲线在产品技术文件中应提供在试验条件下过滤器的流量压降特性曲线。5.2材料5.2.1过滤器选用材料应符合有关材料标准或技术协议的规定。5.2.2选用的材料应与工作介质相容.5.2.3金属材料应耐腐蚀或加以保护处理，使过滤器在正常贮存和使用中具有抗盐雾、湿热及其他恶劣条件的良好性能。5.3性能5.3.1低压密封性过滤器在15kPa压力下，外部不应有油液渗漏现象。5.3.2高压密封性过滤器在1,5倍的公称压力下，外部不应有油液渗漏和永久性变形现象。5.3.3爆破压力过滤器在3倍的公称压力下不应破裂。5.3.4压降流量特性在产品技术文件中应规定过滤器的压降流量特性。5.4连接尺寸在没有特殊规定时，过滤器与管路的连接尺寸应根据连接方式优先从表2中选取。
